Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 25 mm |
| SKOK | 50 |
| A | 41 |
| ØD | 10 |
| ØD2 | 6 |
| ØD3 | 4,2 |
| ØD4 | M5 |
| ØD5 | 7,5 |
| ØD7 | 6 |
| ØD8 | M5 |
| ØD9 | 5 |
| G | M5 |
| H3 | 7,5 |
| H4 | 13,5 |
| I | 26 |
| I4 | 22 |
| I7 | 15,6 |
| K | 8 |
| L | 4,2 |
| L3 | 2,5 |
| S1 | 8 |
| W | 6 |
| H | 39(±0,5) |
| H+SKOK | 89(±0,5) |

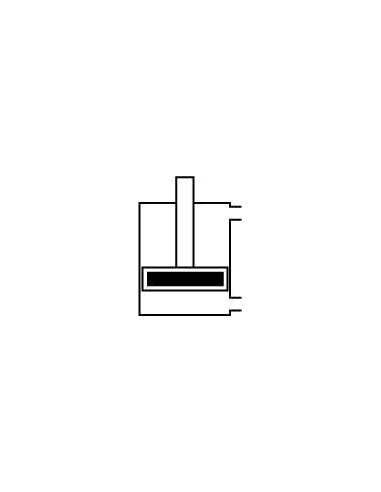

Siłownik pneumatyczny kompaktowy D25x50 ISO 21287 – antyobrotowy
Siłownik pneumatyczny kompaktowy D25x50 mm, zgodny z normą ISO 21287 to solidne i zaawansowane rozwiązanie dla szerokiego zakresu zastosowań przemysłowych, w których kluczowe jest precyzyjne i niezawodne sterowanie ruchem liniowym. Zastosowanie konstrukcji antyobrotowej znacząco zwiększa pewność pracy oraz eliminuje ryzyko niepożądanego skrętu tłoczyska, co pozwala na wykorzystanie w miejscach wymagających wysokiej dokładności pozycjonowania.
Zastosowania siłownika kompaktowego – sprawdzone rozwiązanie w przemyśle
Siłowniki pneumatyczne kompaktowe tego typu są powszechnie wykorzystywane w branżach takich jak:
- Automatyka przemysłowa – napędzanie elementów przesuwających, dociskających oraz manipulujących.
- Pakowanie i konfekcjonowanie – precyzyjna kontrola ruchów o krótkim skoku.
- Przemysł spożywczy i farmaceutyczny – konstrukcja ze stali nierdzewnej umożliwia bezpieczną pracę w trudnych warunkach higienicznych.
- Budowa maszyn i urządzeń – idealny do kompaktowych konstrukcji, gdzie ograniczona przestrzeń wymaga minimalizacji wymiarów napędu.
Zalety siłownika kompaktowego ISO 21287 D25x50 mm
- Bardzo kompaktowe wymiary umożliwiające montaż w miejscach o ograniczonej przestrzeni.
- Wysoka odporność na korozję (tłoczysko ze stali nierdzewnej AISI 303).
- Brak konieczności smarowania – konstrukcja utrzymuje niskie tarcie bez potrzeby dodatkowych czynności serwisowych.
- Szeroki zakres temperatur pracy – możliwość zastosowania w temperaturach od -20 ºC do +80 ºC (lub do +120 ºC przy uszczelnieniach poliuretanowych).
- Duża trwałość i niezawodność dzięki mechanicznemu amortyzatorowi oraz uszczelnieniom z poliuretanu.
- Zgodność ze standardem ISO 21287 – łatwa integracja z systemami automatyki oraz uniwersalny montaż.
Budowa techniczna siłownika kompaktowego
Korpus wykonany z anodowanego aluminium zapewnia lekkość oraz odporność na warunki korozyjne. Pokrywy z odlewu aluminiowego zwiększają wytrzymałość całej konstrukcji oraz gwarantują długotrwałą eksploatację bez utraty parametrów pracy.
Tłoczysko ze stali nierdzewnej to gwarancja niezawodności, nawet w środowiskach narażonych na wilgoć lub działanie substancji agresywnych. Mechaniczna amortyzacja ogranicza uderzenia końcowe, zwiększając żywotność urządzenia.
Typowe media i warunki pracy
Siłownik przeznaczony jest do przefiltrowanego sprężonego powietrza o ciśnieniu roboczym od 2 do 10 bar. Konstrukcja nie wymaga dodatkowego smarowania, co przekłada się na uproszczoną eksploatację oraz zmniejszenie kosztów serwisowych.
Dlaczego warto wybrać siłownik pneumatyczny kompaktowy antyobrotowy?
Stosowanie siłowników kompaktowych pozwala na zachowanie pełnej kontroli nad ruchem liniowym, zmniejsza zużycie miejsca oraz ułatwia montaż, nawet w bardzo zaawansowanych aplikacjach automatyki przemysłowej. Konstrukcja antyobrotowa zabezpiecza przed niepożądanym obracaniem tłoczyska, co minimalizuje ryzyko błędów montażowych oraz uszkodzeń współpracujących mechanizmów.
