Dane techniczne
| Parametry | m³/h, l/min (1000 mbar, 20°C) w przypadku sprężonego powietrza, względnie Nm³/h, Nl/min (1013 mbar, 0°C) w przypadku innych gazów |
| Możliwe jednostki | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min |
| Metoda pomiarowa | kalorymetryczna |
| Medium | powietrze, gaz |
| Możliwe gazy | powietrze, azot, argon, tlenek azotu, dwutlenek węgla, tlen |
| Zakres pomiarowy | 0,7-480 m³/h |
| Dokładność | ±1,5% wartości mierzonej, ±0,3% od zakresu |
| Temperatura pracy | -30 ÷ +80 °C |
| Ciśnienie robocze | 16 (opcjonalnie 40 bar) bar |
| Wyjście analogowe | 4-20 mA dla m³/h, względnie dla l/min |
| Wyjście impulsowe | 1 impuls na każdy m³ względnie na kązdy l, galwanicznie separowane |
| Interfejs PC | RS485, Modbus RTU |
| Zasilanie | 24V DC, ±15% |
| Obciążenie | |
| Obudowa | tworzywo sztuczne |
| Sekcja pomiarowa | stal nierdzewna 1,4301 (AISI 304) lub 1,4404 (AISI 316L) |
| Przyłącze | gwintowane: gwinty zewnętrzne R1/4, R1/2, R3/4, R1, R1 1/4, R1 1/2, R2 kołnierzowe: kołnierze zgodne z normą DIN EN 1092-1 |

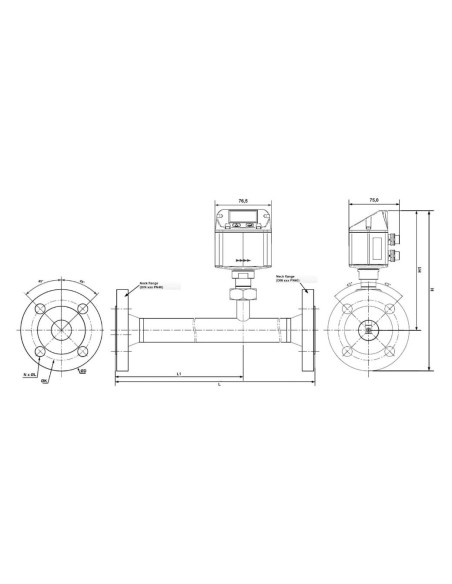

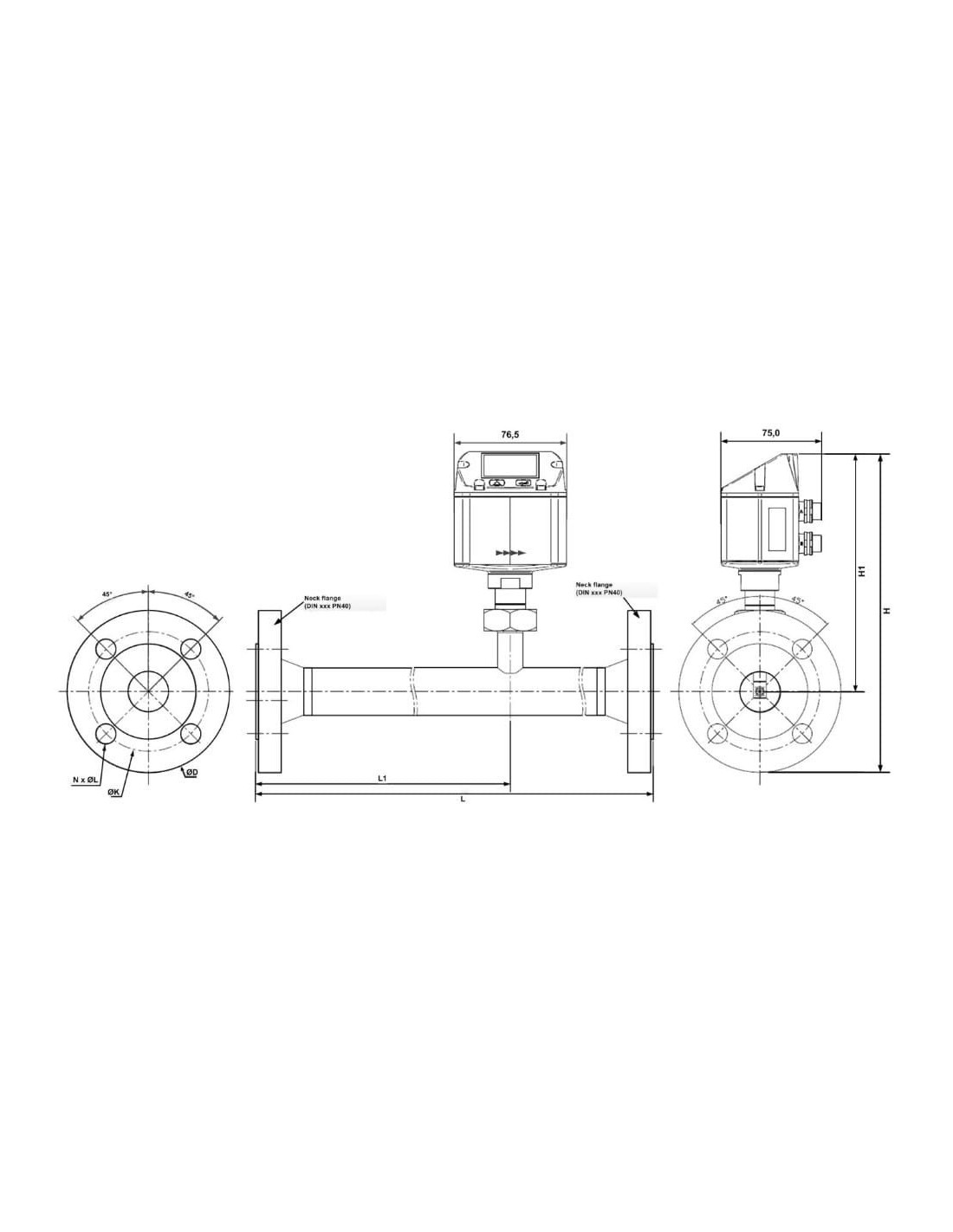

| Selekcja pomiarowa | DN 32 |
| Średnica zewn. | 42,4 mm |
| Średnica wewn. | 36,0 mm |
| L | 475 mm |
| L1 | 275 |
| H | 235,7 |
| H1 | 167,7 |
| ØD | 140 |
| ØK | 100 |
| (n/L) | 4/18 |
