Dane techniczne
| Parametry | m³/h, l/min (1000 mbar, 20°C) w przypadku sprężonego powietrza, względnie Nm³/h, Nl/min (1013 mbar, 0°C) w przypadku innych gazów |
| Możliwe jednostki | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min |
| Metoda pomiarowa | kalorymetryczna |
| Medium | powietrze, gazy |
| Możliwe gazy | powietrze, azot, argon, tlenek azotu, dwutlenek węgla, tlen |
| Zakres pomiarowy | 0,5-290 m³/h |
| Dokładność | ±1,5% wartości mierzonej, ±0,3% od zakresu |
| Temperatura pracy | -30 ÷ +80 °C |
| Ciśnienie robocze | 16 (opcjonalnie 40) bar |
| Wyjście analogowe | 4-20 mA dla m³/h, względnie dla l/min |
| Wyjście impulsowe | 1 impuls na każdy m³ względnie na każdy l, galwanicznie separowane |
| Interfejs PC | RS485, Modbus RTU |
| Zasilanie | 24V DC, ±15% |
| Obciążenie | |
| Obudowa | tworzywo sztuczne |
| Sekcja pomiarowa | stal nierdzewna 1.4301 (AISI 304) lub 1.4404 (AISI 316L) |
| Przyłącze | gwintowane: gwinty zewnętrzne R1/4, R1/2, R3/4, R1, R1 1/4, R1 1/2, R2 kołnierzowe: kołnierze zgodne z normą DIN EN 1092-1 |

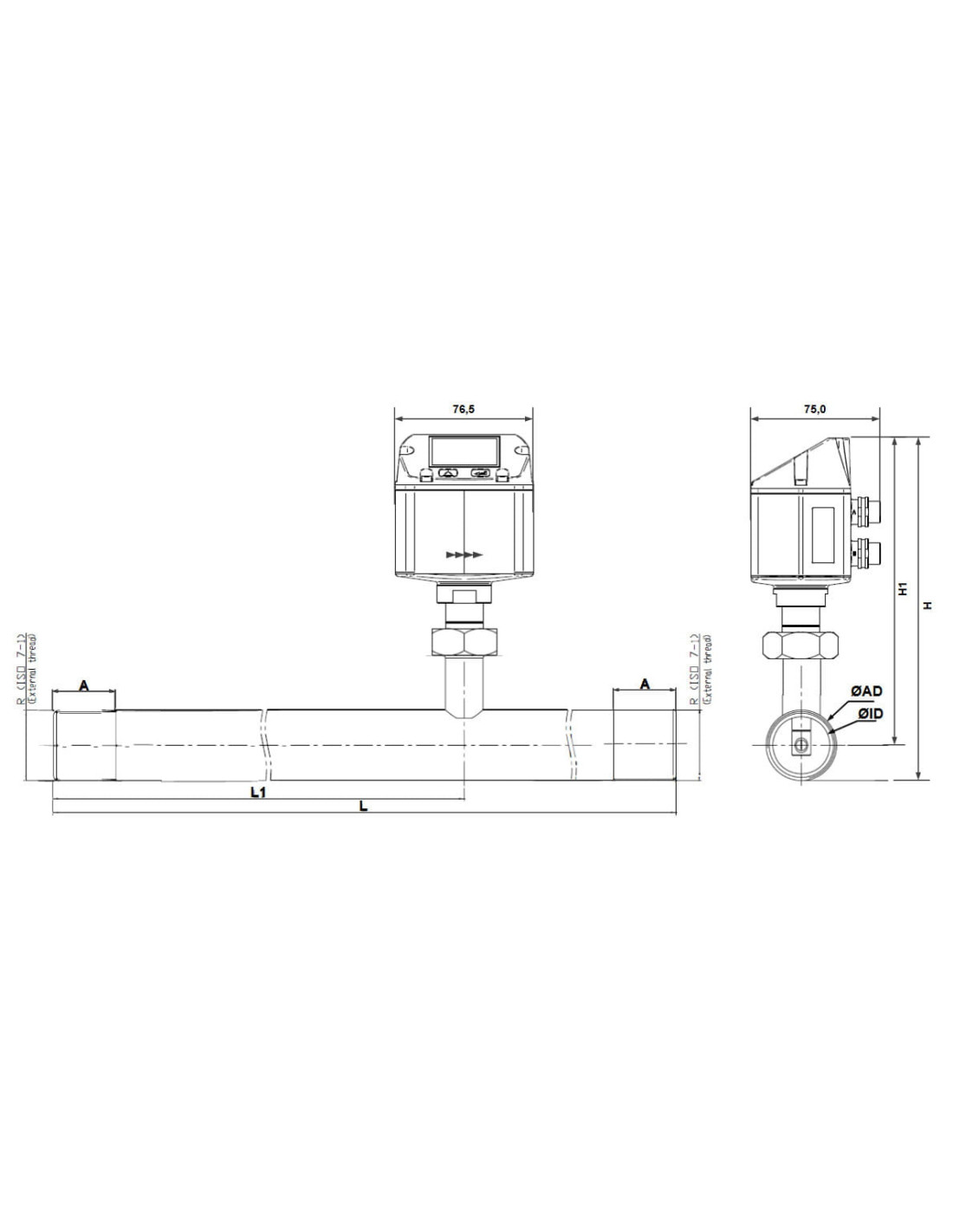

| Selekcja pomiarowa | R 1" |
| Średnica zewn. | 33,7 mm |
| Średnica wewn. | 27,3 mm |
| L | 475 mm |
| L1 | 275 |
| H | 182,6 |
| H1 | 165,7 |
| A | 25 mm |
Przepływomierz VA520 + MODBUS z sekcją pomiarową G1" – precyzyjne pomiary przepływu
Innowacyjny przepływomierz VA520 z interfejsem MODBUS i sekcją pomiarową G1" oferuje dokładną i stabilną kontrolę przepływu w systemach sprężonego powietrza oraz różnorodnych gazów. Dzięki zastosowaniu kalorymetrycznej metody pomiarowej urządzenie gwarantuje szybki odczyt, umożliwiając analizę zużycia oraz identyfikację ewentualnych strat w instalacjach.
Najważniejsze cechy przepływomierza VA520 + MODBUS
- Zakres pomiarowy 0,5–290 m³/h – odpowiedni do szerokiego spektrum zastosowań.
- Wysoka dokładność ±1,5% wartości mierzonej (+ ±0,3% od zakresu) – pozwala na szczegółową analizę zużycia.
- Temperatura pracy od -30 do +80°C – gwarantuje funkcjonowanie w wymagających warunkach.
- Ciśnienie robocze do 16 bar (opcjonalnie 40 bar) – umożliwia pracę w instalacjach o podwyższonych wartościach ciśnienia.
- Wyjście analogowe 4-20 mA – ułatwia monitorowanie i integrację z istniejącymi systemami sterowania.
- Wyjście impulsowe (1 impuls na m³ lub l) – galwanicznie separowane, zapewniające dodatkowe możliwości rejestracji danych.
- Interfejs RS485 (Modbus RTU) – bezproblemowa komunikacja z systemami automatyki przemysłowej.
- Zasilanie 24V DC (±15%) – kompatybilne z typowymi źródłami napięcia w instalacjach przemysłowych.
Elastyczne zastosowanie w wielu branżach
Model VA520 + MODBUS został zaprojektowany do pomiarów sprężonego powietrza i gazów, takich jak azot, argon, tlenek azotu, dwutlenek węgla czy nawet tlen. W zależności od potrzeb i wymagań systemowych umożliwia pracę w różnych jednostkach pomiarowych (m³/h, l/min, cfm, kg/h i inne), co pozwala na dostosowanie wskazań do konkretnych aplikacji.
Typowe obszary wykorzystania przepływomierza VA520 + MODBUS
- Monitorowanie zużycia sprężonego powietrza w zakładach produkcyjnych i warsztatach.
- Kontrola przepływu gazów technicznych w przemyśle spożywczym, chemicznym oraz farmaceutycznym.
- Systemy HVAC – możliwość pomiaru i regulacji przepływu powietrza w instalacjach wentylacyjnych.
- Instalacje procesowe – wsparcie w efektywnym zarządzaniu gospodarką gazową.
Solidna konstrukcja i łatwy montaż
Urządzenie dysponuje sekcją pomiarową wykonaną ze stali nierdzewnej (AISI 304 lub opcjonalnie AISI 316L), co gwarantuje wysoką odporność na korozję. Gwintowane przyłącza R1" oraz możliwość użycia kołnierzy zgodnych z normą DIN EN 1092-1 ułatwiają instalację w różnych konfiguracjach. Dzięki kompaktowej formie przepływomierz można zintegrować z istniejącymi układami bez konieczności skomplikowanej przebudowy.
Korzyści płynące z zastosowania przepływomierza VA520 + MODBUS
- Pełna kontrola nad procesem wytwarzania i dystrybucji sprężonego powietrza oraz gazów.
- Oszczędność energii związana z wykrywaniem i eliminacją nieszczelności w instalacjach.
- Uniwersalność dzięki obsłudze wielu typów gazów oraz szerokiemu zakresowi ciśnienia i temperatury.
- Prosta integracja z systemami automatyki przemysłowej i rejestracji danych.
- Długotrwała eksploatacja dzięki solidnej konstrukcji z wysokiej jakości materiałów.
