Dane techniczne
| Ciśnienie pracy | 1,5 ÷ 10 bar |
| Regulacja skoku | 0 ÷ 5mm |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Medium | przefiltrowane sprężone powietrze |
| Port przyłączeniowy | Ø20 M5; Ø25 ÷ 32 G1/8’ |
| Prędkość tłoka | 30 do 500 mm/s |
| Prowadzenie tłoczysk | ślizgowe |
| Smarowanie | niewymagane |
| Średnica | 32 mm |
| Skok | 100 mm |

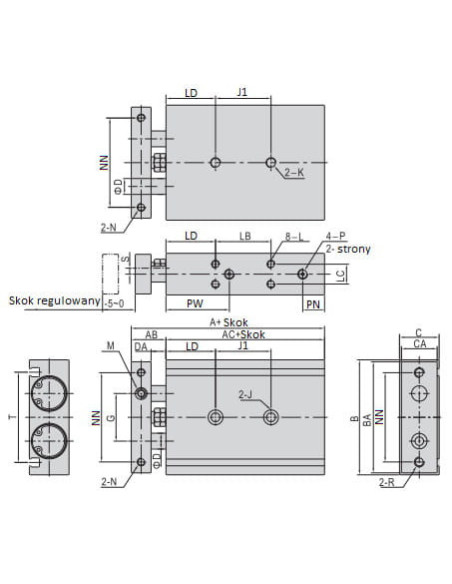

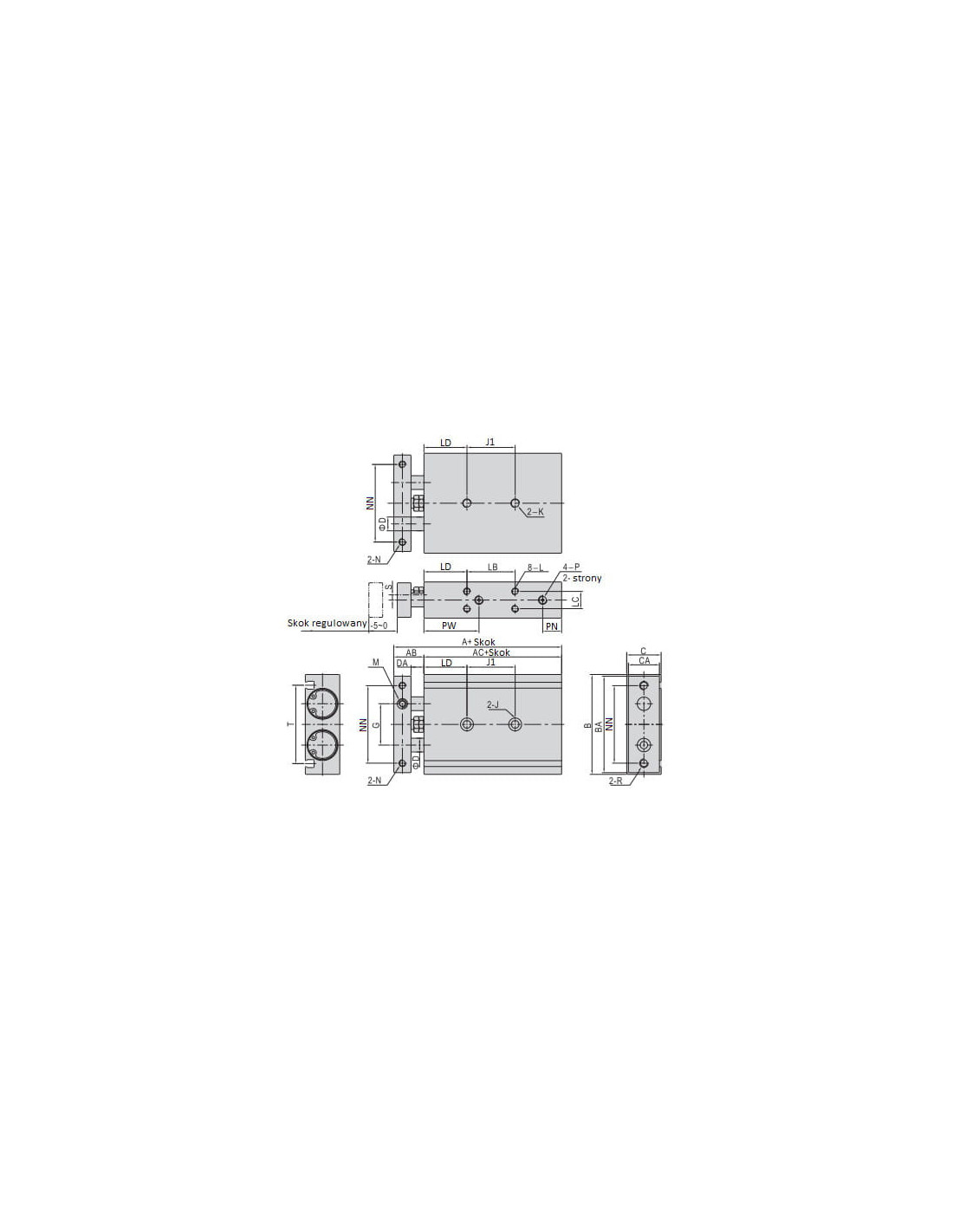

| A | 112 |
| AB | 30 |
| AC | 82 |
| B | 98 |
| BA | 96 |
| C | 38 |
| CA | 36 |
| D | 16 |
| DA | 16 |
| G | 44 |
| J | Ø11 Dp: 6,5 otwór przelotowy: Ø7 |
| J1 | 70 |
| K | M8x1,25 Dp:12 |
| L | M5x0,8 Dp:7 |
| LB | 70 |
| LC | 20 |
| LD | 30 |
| M | M10x1,5 |
| N | M5x0,8 Dp:8 |
| NN | 75 |
| P | 1/8” |
| PN | 10 |
| PW | 53 |
| R | M6x1,0 |
| S | 11,5 |
| T | 73 |
| Kod producenta | TR32X100SG |
