Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C÷+40 °C |
| Temperatura otoczenia | -20 °C÷+80 °C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø16 do Ø63 |

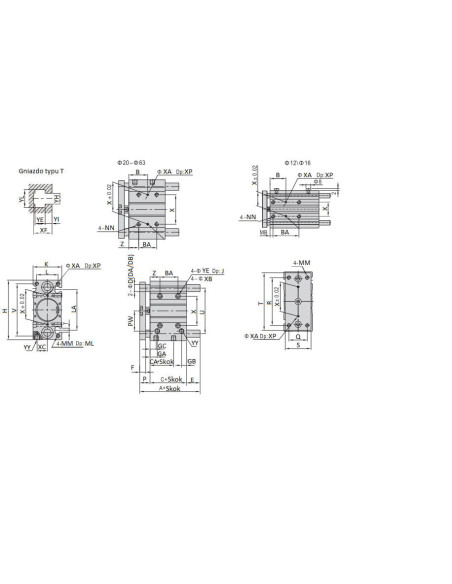

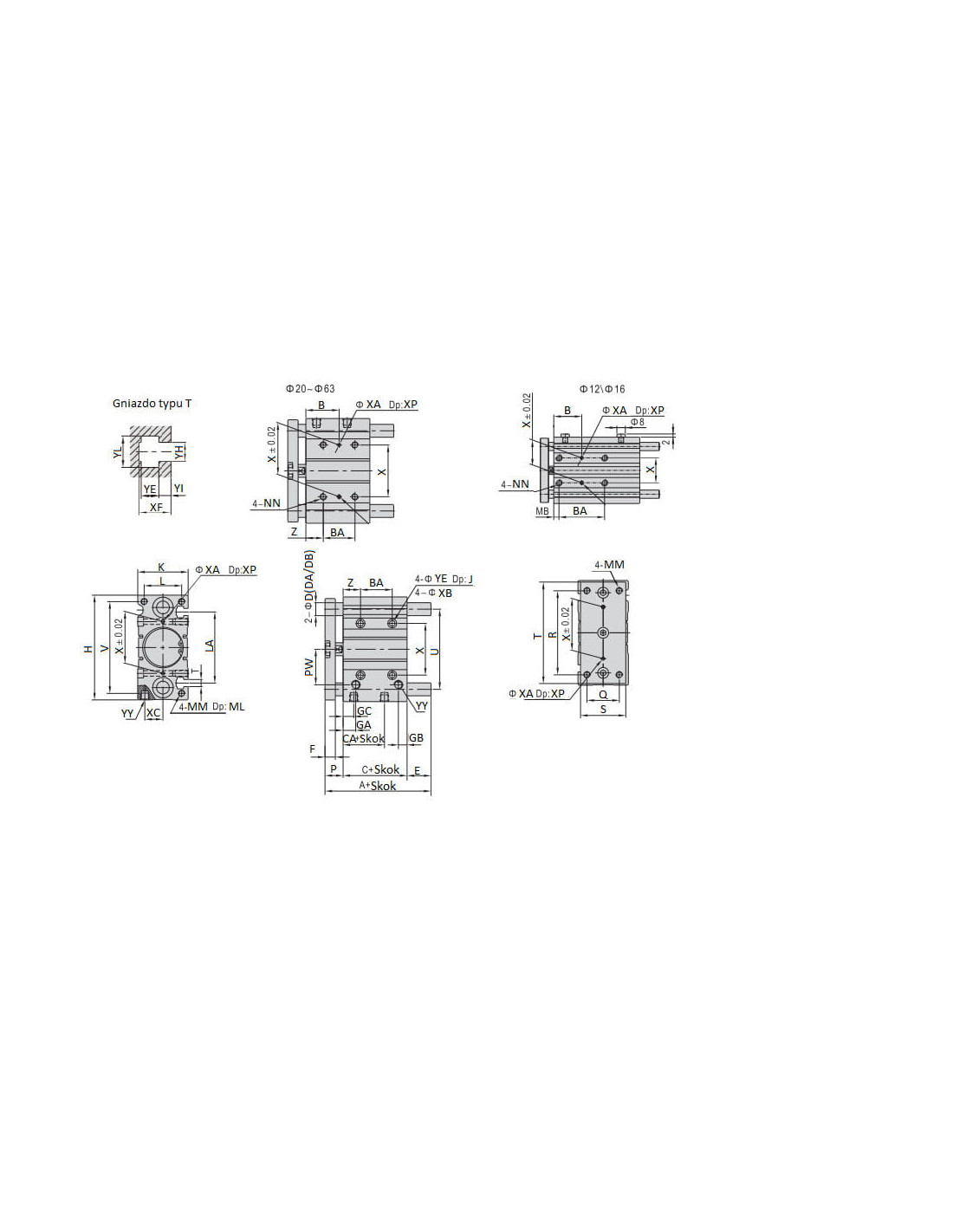

| Średnica | 40 mm |
| SKOK | 100 |
| A+SKOK | 202 |
| DB | 20 |
| E | 36 |
| F | 12 |
| GA | 14 |
| GB | 10 |
| GC | 14 |
| H | 120 |
| J | 7,5 |
| MM | M8x1,25 |
| ML | 20 |
| NN | M8x1,25 |
| PW | 38 |
| Q | 30 |
| R | 104 |
| S | 44 |
| T | 118 |
| U | 86 |
| V | 106 |
| X | 50 |
| YY | 1/8” |
| YL | 10,5 |
| YE | 5,5 |
| YH | 6,5 |
| YI | 4 |
| Z | 22 |
| XF | 11 |
| XA | 4 |
| XP | 6 |
| XB | 6,5 |
| XC | 18 |
| A | 102 |
| DA | 16 |
| B | 46 |
| BA | 48 |
| C | 44 |
| CA | 13 |
| K | 54 |
| L | 40 |
| LA | 72 |
| P | 22 |
| Kod producenta | TCM40X100SG |

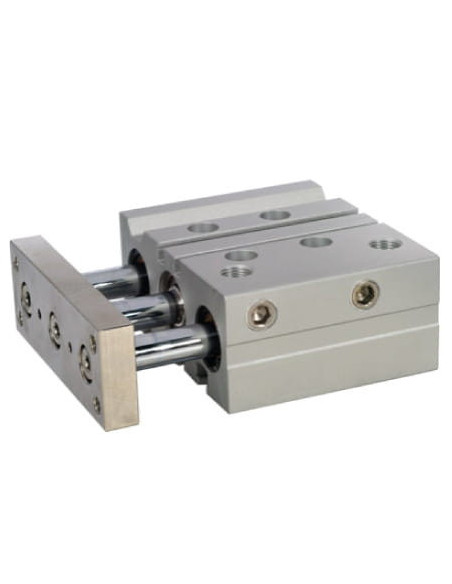

Pneumatyczna jednostka prowadząca TCM40X100SG D40x100 – prowadzenie ślizgowe
Jednostka prowadząca TCM40X100SG to specjalistyczny siłownik pneumatyczny, wyposażony w prowadzenie ślizgowe. Wyróżnia się solidną konstrukcją opartą na anodowanym aluminum oraz tłoczysku wykonanym ze stali węglowej chromowanej CK45. Urządzenie znajduje zastosowanie w wielu gałęziach przemysłu, szczególnie tam, gdzie wymagane są precyzyjne i powtarzalne ruchy liniowe.
Główne zalety siłownika liniowego z prowadzeniem ślizgowym
- Wysoka precyzja prowadzenia – dzięki prowadzeniu ślizgowemu zapewniona jest stabilność oraz minimalizacja luzów podczas ruchu.
- Odporność na zużycie – tłoczysko pokryte warstwą chromu zwiększa trwałość oraz odporność na korozję i uszkodzenia mechaniczne.
- Kompaktowa i wytrzymała konstrukcja – korpus oraz pokrywy wykonane z anodowanego aluminium gwarantują lekkość oraz odporność na trudne warunki środowiskowe.
- Bezobsługowa praca – dzięki specjalnym uszczelnieniom NBR oraz opcji smarowania, które nie są wymagane w wielu aplikacjach przemysłowych.
- Zakres temperatury pracy – umożliwia bezpieczne zastosowanie w szerokim zakresie temperatur, także w warunkach przemysłowych.
- Możliwość pracy z różnymi mediami – dedykowany do filtrowanego sprężonego powietrza.
Zastosowanie jednostki prowadzącej pneumatycznej TCM40X100SG
Siłowniki z prowadzeniem ślizgowym tego typu są powszechnie wykorzystywane w automatyce, systemach transportowych, liniach montażowych oraz produkcyjnych, gdzie istotna jest precyzyjna kontrola ruchu oraz niezawodność działania. Najczęstsze zastosowania to:
- Automatyzacja procesów przemysłowych
- Systemy pozycjonowania
- Maszyny pakujące
- Linie montażowe
- Mechanizmy podnoszenia i przesuwu
- Robotyka przemysłowa
Funkcjonalność i uniwersalność prowadnicy ślizgowej
Dzięki zakresowi średnic od Ø16 do Ø63 mm oraz dostępności różnych skoków, model TCM40X100SG można łatwo dopasować do specyfiki określonych aplikacji. Oferuje amortyzację mechaniczną (z opcją amortyzacji pneumatycznej), co dodatkowo poprawia komfort oraz bezpieczeństwo użytkowania.
Jednostka prowadząca TCM40X100SG sprawdzi się wszędzie tam, gdzie wymagana jest powtarzalność ruchu, minimalizacja drgań oraz wysoka trwałość, nawet przy intensywnej eksploatacji. To niezawodne i wszechstronne rozwiązanie do profesjonalnych zastosowań przemysłowych.
