| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C÷+40 °C |
| Temperatura otoczenia | -20 °C÷+80 °C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø16 do Ø63 |

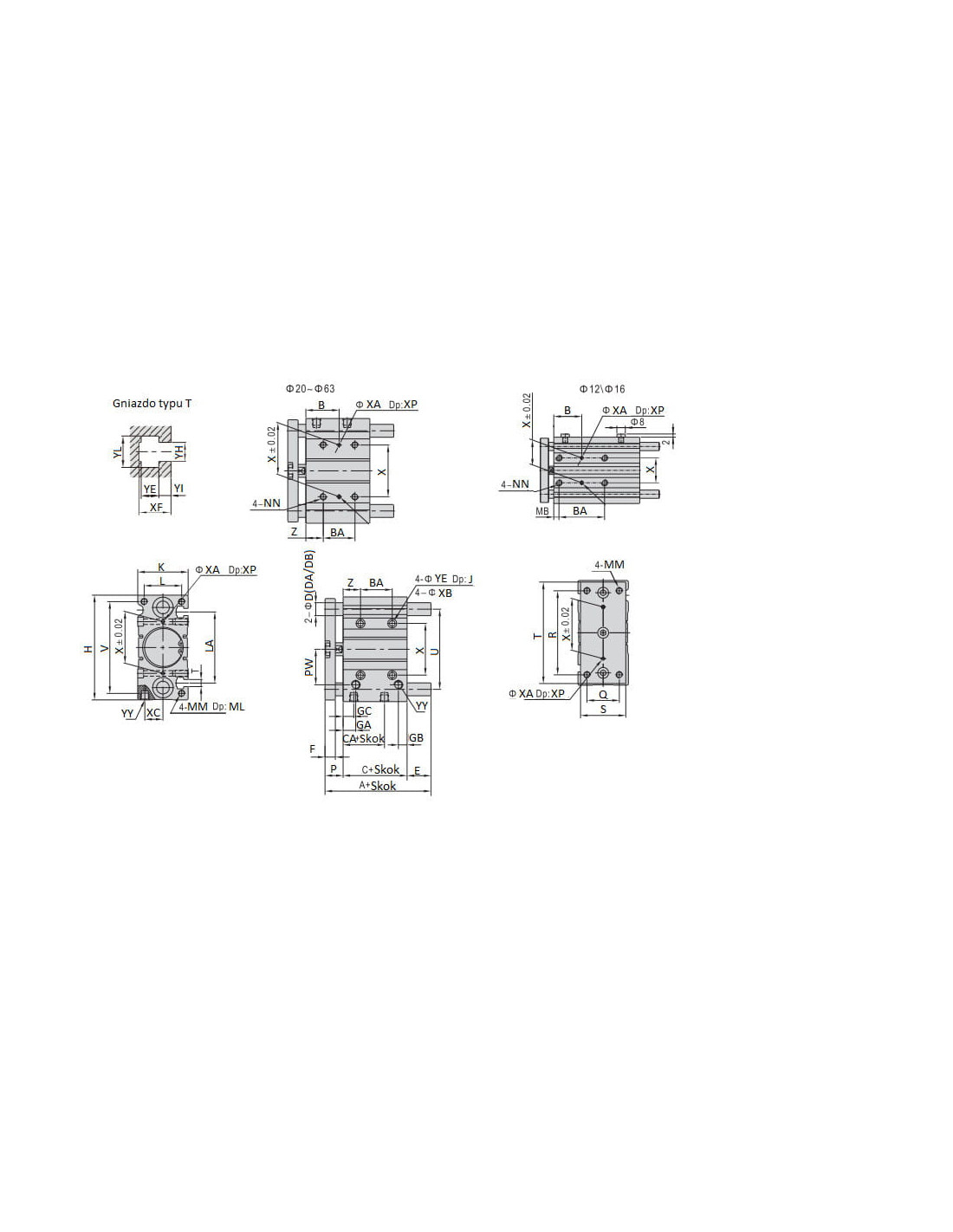

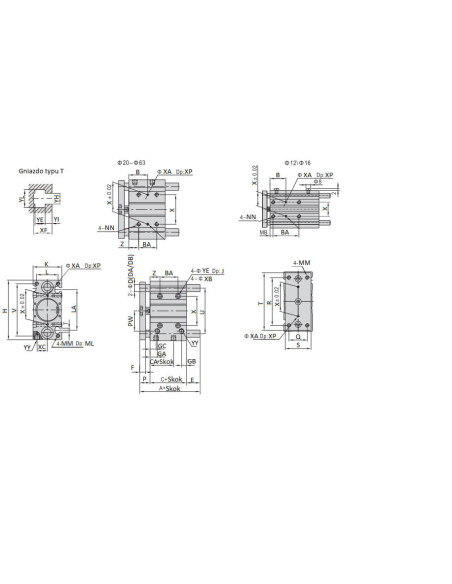

| Średnica | 40 mm |
| SKOK | 50 |
| A+SKOK | 128 |
| DB | 20 |
| E | 12 |
| F | 12 |
| GA | 14 |
| GB | 10 |
| GC | 14 |
| H | 120 |
| J | 7,5 |
| MM | M8x1,25 |
| ML | 20 |
| NN | M8x1,25 |
| PW | 38 |
| Q | 30 |
| R | 104 |
| S | 44 |
| T | 118 |
| U | 86 |
| V | 106 |
| X | 50 |
| YY | 1/8” |
| YL | 10,5 |
| YE | 5,5 |
| YH | 6,5 |
| YI | 4 |
| Z | 22 |
| XF | 11 |
| XA | 4 |
| XP | 6 |
| XB | 6,5 |
| XC | 18 |
| A | 78 |
| DA | 16 |
| B | 46 |
| BA | 48 |
| C | 44 |
| CA | 13 |
| K | 54 |
| L | 40 |
| LA | 72 |
| P | 22 |
| Kod producenta | TCL40X50SG |

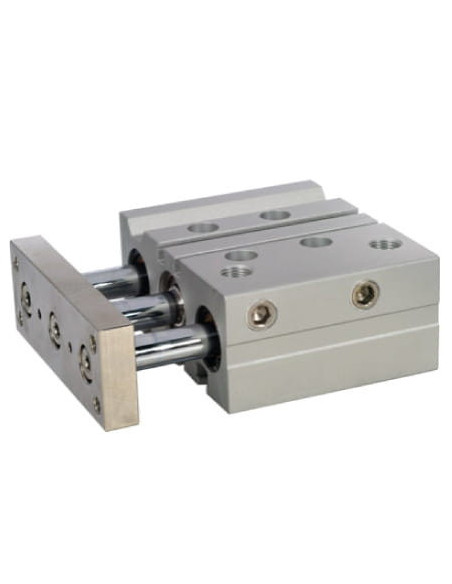

TCL40X50SG to jednostka prowadząca typu D40x50 z prowadzeniem kulkowym, zapewniająca wysoką dokładność ruchu liniowego. Dzięki wytrzymałej konstrukcji bazującej na anodowanym aluminium oraz zastosowaniu kulkowych łożysk prowadzących, urządzenie charakteryzuje się dużą płynnością działania oraz zwiększoną odpornością na zużycie mechaniczne.
Jednostka prowadząca TCL40X50SG znajduje szerokie zastosowanie w automatyce przemysłowej, liniach montażowych, pakowaniu, maszynach do obróbki oraz wszędzie tam, gdzie niezbędna jest powtarzalność i precyzja ruchu prostoliniowego. Doskonale sprawdza się w środowiskach, gdzie wagi, momenty siły i dokładność pozycjonowania mają kluczowe znaczenie.
Jednostka prowadząca TCL40X50SG z prowadzeniem kulkowym zapewnia niezwykłą sztywność oraz minimalizację luzów, co przekłada się na stabilność i powtarzalność pracy. Elementy stalowe, takie jak tłoczysko z chromowanej stali CK45, zwiększają odporność na korozję i zużycie. Opcjonalna amortyzacja pneumatyczna pozwala na dostosowanie parametrów pracy do wymagań konkretnego procesu.
Korpus i pokrywy wykonane są z anodowanego aluminium, co zapewnia ochronę przed czynnikami środowiskowymi oraz długi czas eksploatacji. Uszczelnienia NBR (z opcją poliuretanową lub Viton) gwarantują szczelność układu w różnych warunkach środowiskowych. Urządzenie współpracuje z przefiltrowanym sprężonym powietrzem, a zakres średnic i parametrów pracy umożliwia dopasowanie do zróżnicowanych aplikacji.
TCL40X50SG to rozwiązanie dla użytkowników, którzy oczekują precyzji, trwałości i uniwersalności podczas realizacji procesów ruchu liniowego w nowoczesnej automatyce przemysłowej. Sprawdzi się zarówno w aplikacjach wymagających szybkiego i płynnego ruchu, jak i tam, gdzie kluczowa jest odporność na zmienne warunki pracy.
