Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C÷+40 °C |
| Temperatura otoczenia | -20 °C÷+80 °C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø16 do Ø63 |

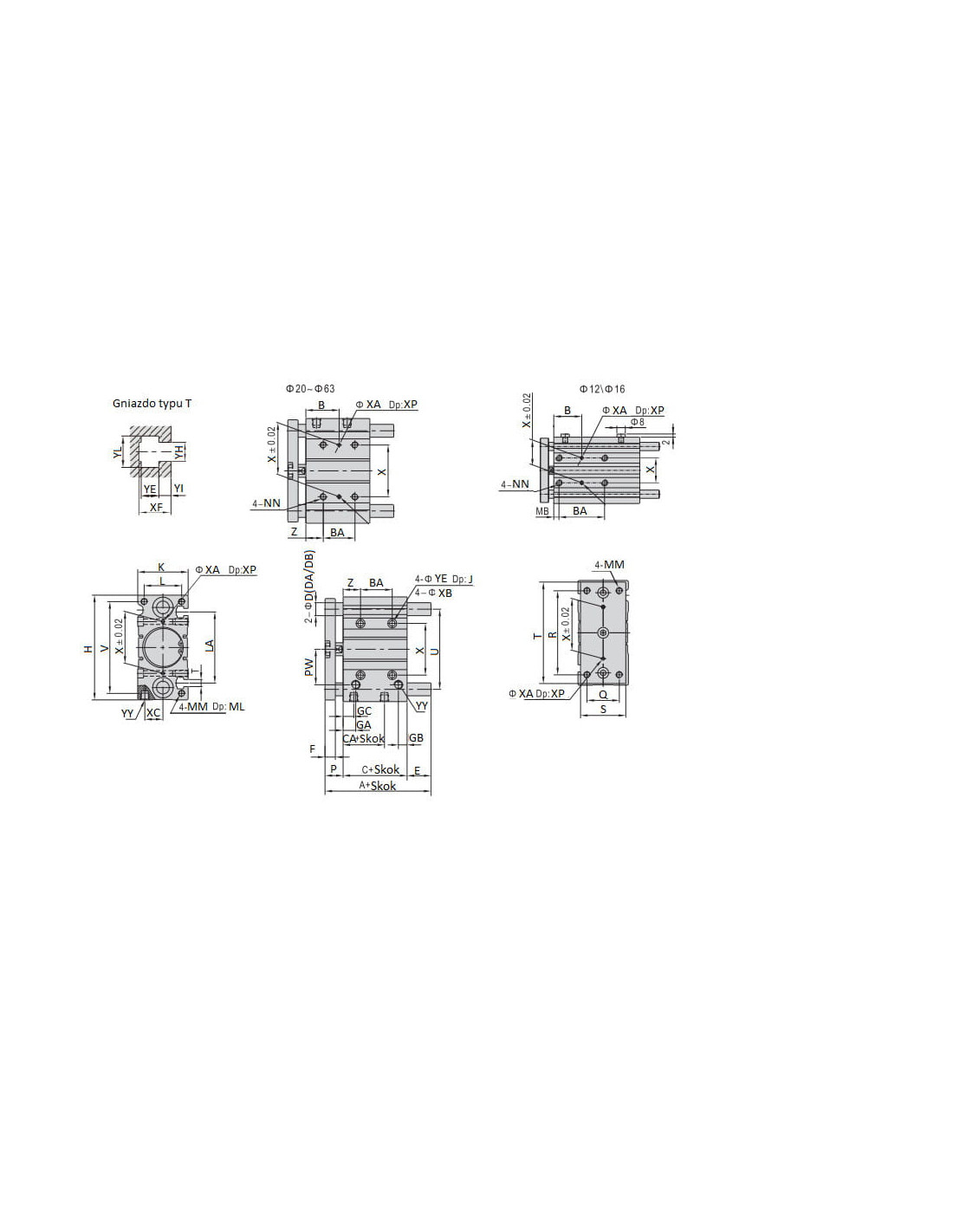

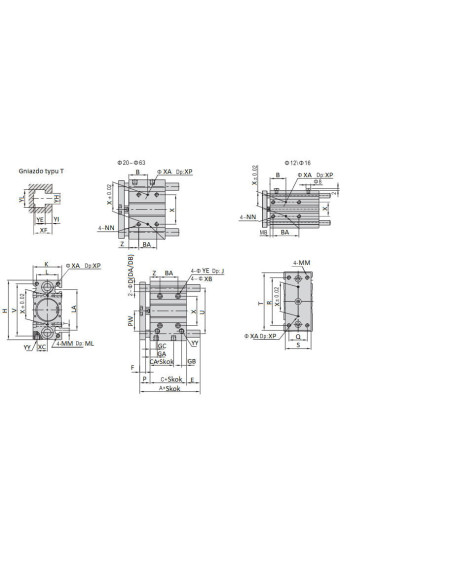

| Średnica | 32 mm |
| SKOK | 75 |
| A+SKOK | 177 |
| DB | 20 |
| E | 42,5 |
| F | 12 |
| GA | 12,5 |
| GB | 9 |
| GC | 12,5 |
| H | 112 |
| J | 7,5 |
| MM | M8x1,25 |
| ML | 20 |
| NN | M8x1,25 |
| PW | 34 |
| Q | 30 |
| R | 96 |
| S | 44 |
| T | 110 |
| U | 78 |
| V | 98 |
| X | 42 |
| YY | 1/8” |
| YL | 10,5 |
| YE | 5,5 |
| YH | 6,5 |
| YI | 3,5 |
| Z | 21 |
| XF | 9,5 |
| XA | 4 |
| XP | 6 |
| XB | 6,5 |
| XC | 15 |
| A | 102 |
| DA | 16 |
| B | 45 |
| BA | 48 |
| C | 37,5 |
| CA | 7 |
| K | 48 |
| L | 34 |
| LA | 63 |
| P | 22 |
| Kod producenta | TCM32X75SG |

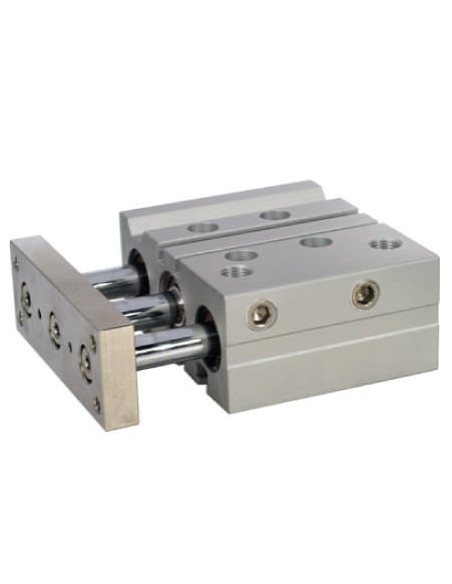

Jednostka prowadząca TCM32X75SG – siłownik pneumatyczny z prowadzeniem ślizgowym
TCM32X75SG to precyzyjna jednostka prowadząca z prowadzeniem ślizgowym, która stanowi kluczowy element układów automatyki przemysłowej. Dzięki średnicy tłoka 32 mm i skokowi 75 mm siłownik ten jest idealnym rozwiązaniem dla aplikacji wymagających płynnego, liniowego ruchu o dużej powtarzalności. Kompaktowa i solidna konstrukcja sprawia, że produkt doskonale sprawdza się w pracy w ograniczonych przestrzeniach oraz miejscach narażonych na intensywne obciążenia mechaniczne.
Główne zalety siłownika TCM32X75SG
- Stabilne prowadzenie ślizgowe – zapewnia wysoką precyzję ruchu, eliminując luzy i gwarantując długotrwałą oraz niezawodną pracę nawet przy dużych obciążeniach bocznych.
- Kompaktowy korpus – wykonany z anodowanego aluminium, jest lekki, odporny na korozję i uszkodzenia mechaniczne.
- Uniwersalne zastosowanie – siłownik współpracuje z szerokim zakresem ciśnień (1-10 barów) i temperatur, umożliwiając efektywne działanie w różnych warunkach środowiskowych.
- Bezobsługowa eksploatacja – smarowanie nie jest wymagane, co minimalizuje koszty konserwacji oraz przestoje maszyn.
- Opcjonalna amortyzacja pneumatyczna – oprócz standardowej amortyzacji mechanicznej istnieje możliwość zastosowania amortyzacji pneumatycznej, która zwiększa elastyczność działania.
Zastosowanie jednostki prowadzącej z prowadzeniem ślizgowym
Siłownik pneumatyczny TCM32X75SG znajduje zastosowanie w wielu sektorach przemysłu:
- Automatyka przemysłowa – do precyzyjnego pozycjonowania, transportu elementów oraz jako część kompleksowych układów przesuwających.
- Linie montażowe – do automatycznego podawania, sortowania i pakowania detali.
- Branża spożywcza, elektroniczna, motoryzacyjna – wszędzie tam, gdzie liczy się wytrzymałość, powtarzalność i niezawodność działania.
- Przemysł maszynowy – w przypadku, gdy wymagane jest prowadzenie ruchu liniowego na dłuższych odcinkach z zachowaniem wysokiej precyzji.
Najważniejsze cechy produktu
- Średnica tłoka: 32 mm
- Skok roboczy: 75 mm
- Solidne wykonanie: tłoczysko z chromowanej stali węglowej CK45, uszczelnienia NBR (opcjonalnie także poliuretan lub Viton dla wysokich temperatur)
- Wysoka odporność na warunki środowiskowe dzięki możliwości pracy w szerokim zakresie temperatur oraz zastosowaniu anodowanego aluminium.
Dzięki swojej prostej budowie i niezawodności jednostka prowadząca TCM32X75SG jest uznawana za uniwersalny komponent instalacji pneumatycznych, który przyczynia się do zwiększenia wydajności oraz precyzji procesów automatyzacji produkcji.
