Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C÷+40 °C |
| Temperatura otoczenia | -20 °C÷+80 °C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø16 do Ø63 |

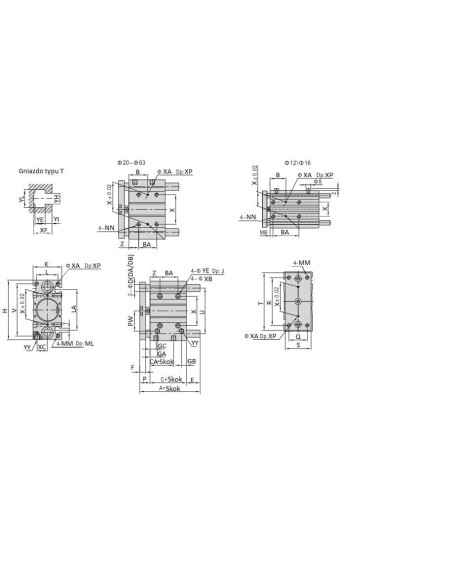

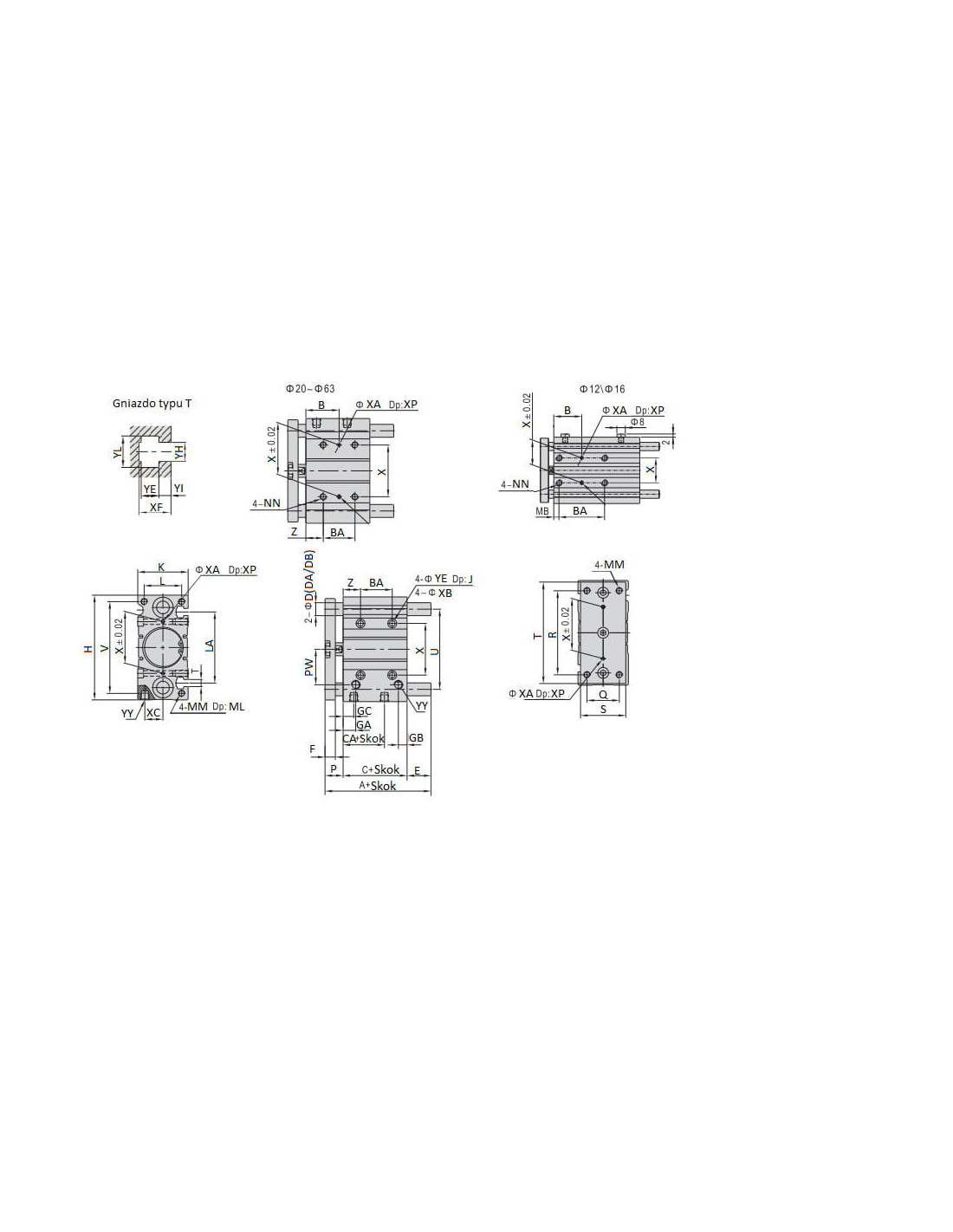

| Średnica | 20 mm |
| SKOK | 100 |
| A+SKOK | 180 |
| DB | 12 |
| E | 27 |
| F | 10 |
| GA | 10,5 |
| GB | 9 |
| GC | 10,5 |
| H | 83 |
| J | 5,5 |
| MM | M5x0,8 |
| ML | 13 |
| NN | M6x1,0 |
| PW | 25 |
| Q | 18 |
| R | 70 |
| S | 30 |
| T | 81 |
| U | 54 |
| V | 72 |
| X | 28 |
| YY | 1/8” |
| YL | 8,5 |
| YE | 4,5 |
| YH | 5,5 |
| YI | 3 |
| Z | 17 |
| XF | 8 |
| XA | 3 |
| XP | 6 |
| XB | 5,5 |
| XC | 10,5 |
| A | 80 |
| DA | 10 |
| B | 39 |
| BA | 44 |
| C | 37 |
| CA | 12,5 |
| K | 36 |
| L | 24 |
| LA | 44 |
| P | 16 |
| Kod producenta | TCL20X100SG |

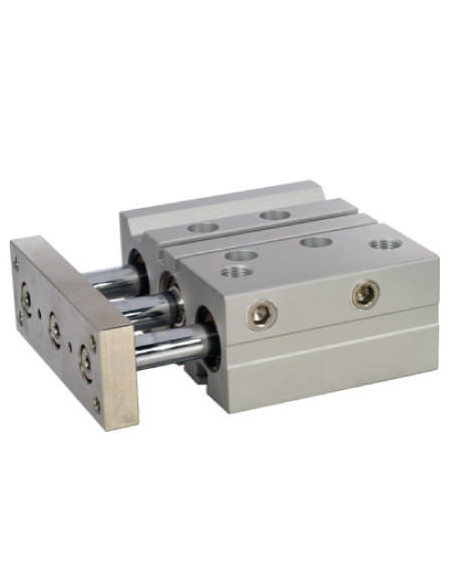

Jednostka prowadząca z prowadzeniem kulkowym TCL20X100SG – Siłownik pneumatyczny do precyzyjnych zastosowań
Jednostka prowadząca TCL20X100SG o średnicy 20 mm i skoku 100 mm to zaawansowane rozwiązanie pneumatyczne zaprojektowane do pracy w automatyce przemysłowej. Dzięki prowadzeniu kulkowemu siłownik zapewnia wysoką precyzję ruchu oraz doskonałą stabilność, co jest szczególnie istotne w aplikacjach wymagających powtarzalności i dokładności pozycjonowania.
Prowadnica kulkowa – Gwarancja stabilności oraz trwałości
Prowadzenie kulkowe w modelu TCL20X100SG umożliwia płynne i ciche przesuwanie, minimalizując zużycie i zwiększając trwałość urządzenia. Konstrukcja opiera się na anodowanym aluminium, które zapewnia odporność na korozję oraz lekkość, przy jednoczesnym zachowaniu wytrzymałości mechanicznej.
Zastosowania jednostki prowadzącej TCL20X100SG
Siłownik prowadzący TCL20X100SG znajduje szerokie zastosowanie w automatyce, montażu, przemyśle spożywczym, opakowaniowym oraz w branży elektronicznej. Typowe zastosowania obejmują:
- Precyzyjne podawanie i pozycjonowanie detali w liniach produkcyjnych i montażowych
- Manipulatory pneumatyczne i systemy do sortowania produktów
- Automatyczne przenoszenie komponentów na stoły robocze i do stacji kontrolnych
- Zadania wymagające stabilizacji ruchu tłoczyska – prowadzenie kulkowe eliminuje przechylanie oraz minimalizuje błędy pozycjonowania
Najważniejsze cechy techniczne i zalety jednostki prowadzącej TCL20X100SG
Podstawą działania siłownika pneumatycznego TCL20X100SG jest zastosowanie przefiltrowanego sprężonego powietrza, co zapewnia niezawodność oraz możliwość pracy w szerokim zakresie warunków środowiskowych – od -20°C do +80°C (do +150°C z uszczelnieniami Viton).
- Wysokie ciśnienie robocze: zakres 1–10 bar
- Trwałe materiały: korpus i pokrywy wykonane z anodowanego aluminium, tłoczysko z chromowanej stali węglowej CK45
- Bezzapachowe i niewymagające smarowania uszczelnienia: standardowo NBR, opcjonalnie poliuretan lub Viton
- Mechaniczna amortyzacja ruchu (opcjonalnie amortyzacja pneumatyczna)
- Kompaktowa i uniwersalna konstrukcja – szeroki zakres średnic oraz uniwersalne mocowania
Kiedy wybrać siłownik prowadzący D20x100 z prowadzeniem kulkowym?
Wybór modelu TCL20X100SG jest rekomendowany wszędzie tam, gdzie kluczowa jest wysoka precyzja, powtarzalność ruchu oraz trwałość urządzenia. Jednostka prowadząca tego typu doskonale sprawdza się w środowiskach wymagających szybkiego, niezawodnego i stabilnego działania.
Uniwersalne mocowanie, bogaty wachlarz wymiarów oraz solidne wykonanie sprawiają, że jednostka prowadząca TCL20X100SG spełnia wymagania nowoczesnych systemów automatyki przemysłowej.
