Dane techniczne

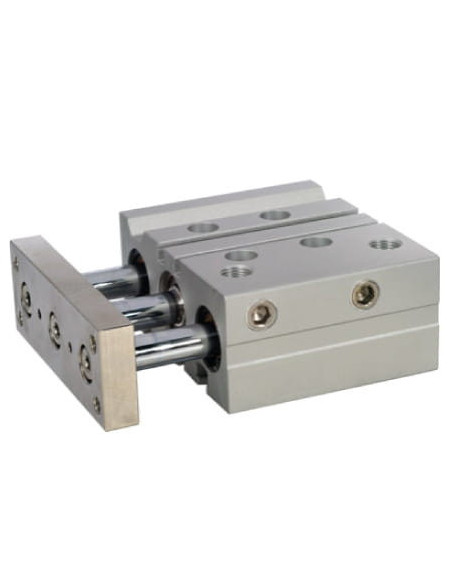

Jednostka prowadząca TCM20X30SG – prowadnik pneumatyczny z prowadzeniem ślizgowym D20x30

Jednostka prowadząca TCM20X30SG to solidne i precyzyjne rozwiązanie do zastosowań w automatyce przemysłowej, charakteryzujące się średnicą 20 mm oraz skokiem 30 mm. Produkt ten został zaprojektowany z myślą o realizacji dokładnych, powtarzalnych ruchów liniowych przy zachowaniu wysokiej odporności na obciążenia boczne, co czyni go idealnym wyborem w wymagających środowiskach roboczych.

Zalety zastosowania jednostek prowadzących pneumatycznych

• Stabilność i precyzja prowadzenia – dzięki zastosowanym prowadnicom ślizgowym oraz odpowiedniej konstrukcji, gwarantowane są powtarzalność ruchów oraz eliminacja luzów poprzecznych.
• Wysoka wytrzymałość konstrukcji – korpus oraz pokrywy wykonane są z anodowanego aluminium, co zapewnia odporność na korozję i uszkodzenia mechaniczne.
• Prosta integracja z istniejącymi systemami – standardowe rozmiary i szybkozłącza umożliwiają łatwe dopasowanie do różnych układów pneumatycznych.
• Możliwość pracy w szerokim zakresie temperatur – odporność temperaturowa od -20°C do +80°C (dla uszczelnienia Viton nawet do +150°C).

Typowe zastosowania jednostki prowadzącej D20x30

Jednostki prowadzące z prowadzeniem ślizgowym, takie jak TCM20X30SG, są często wykorzystywane w:

• automatyzacji procesów produkcyjnych, np. w maszynach montażowych, liniach pakujących, testerach
• aplikacjach wymagających precyzyjnego przemieszczania elementów lub detali
• systemach pozycjonowania przy współpracy z chwytakami lub innymi siłownikami
• robotyce oraz mechanizmach sortujących
• montażach specjalistycznych do obsługi podzespołów elektronicznych, opakowań i komponentów maszyn

Budowa i przeznaczenie prowadnicy ślizgowej TCM20X30SG

Konstrukcja składa się z cylindrycznego korpusu, wytrzymałego tłoczyska z chromowanej stali CK45 oraz z wymiennych uszczelnień produkowanych z NBR (na zamówienie dostępny jest także poliuretan lub Viton). Dzięki mechanicznemu typowi amortyzacji produkt zapewnia cichą i bezpieczną pracę przy dużych prędkościach roboczych. Standardowa wersja nie wymaga smarowania, co pozwala ograniczyć czynności serwisowe i wydłuża bezawaryjną eksploatację.

Elastyczność i niezawodność w automatyce przemysłowej

Jednostka prowadząca TCM20X30SG to komponent o wysokiej żywotności, zalecany w miejscach, gdzie wymagana jest wyjątkowa precyzja, łatwość montażu oraz długa żywotność. Kompatybilność z szeroką gamą siłowników umożliwia różnorodne możliwości rozbudowy i adaptacji w obrębie stanowisk przemysłowych i laboratoryjnych.
