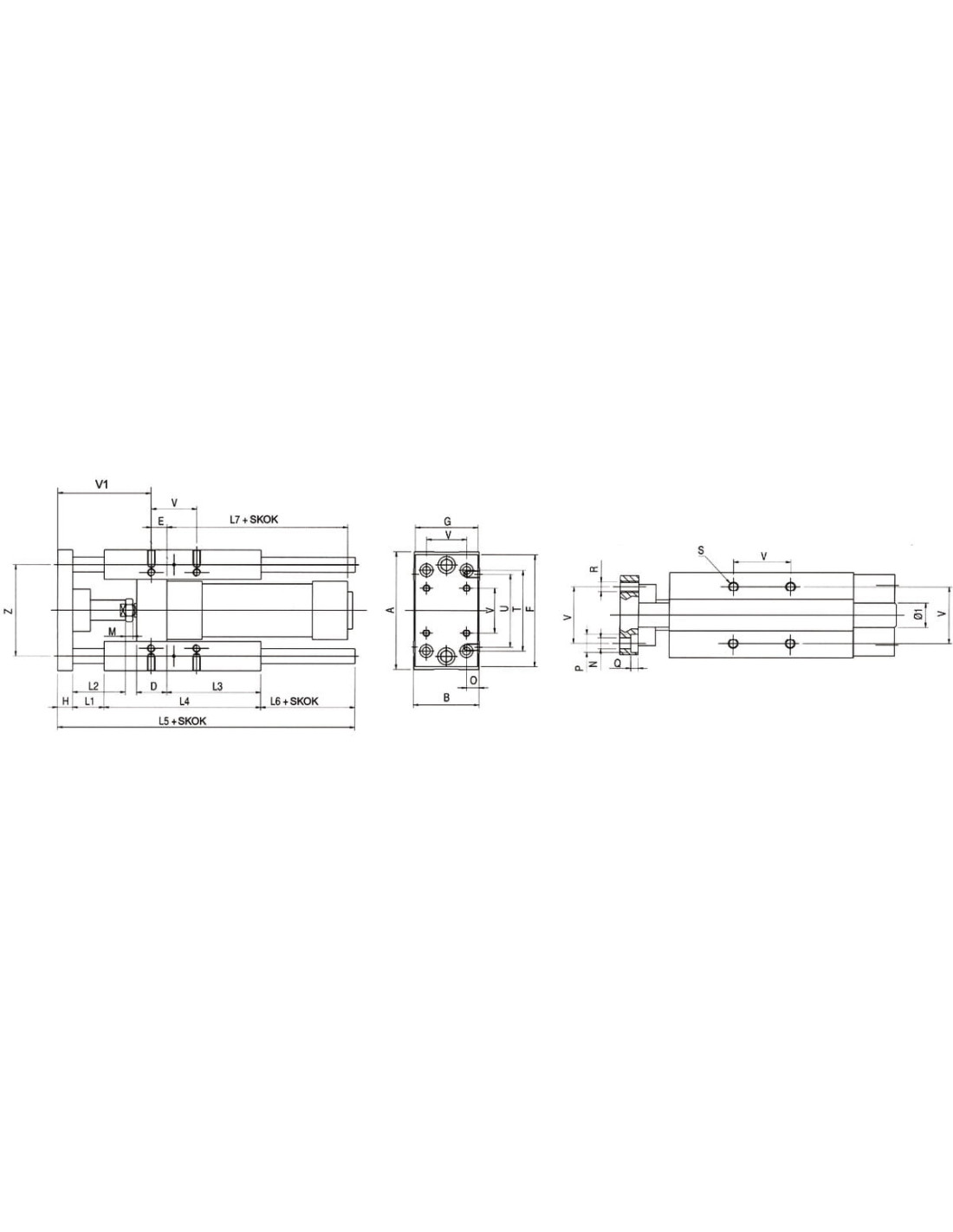

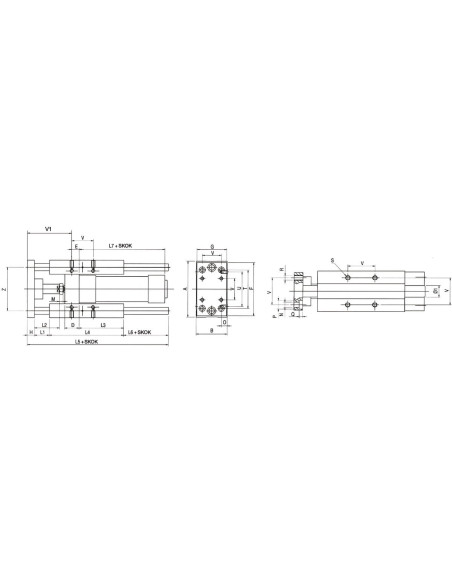

Dane techniczne
| Średnica | 63 mm |
| SKOK | 500 |
| A | 152 |
| B | 85 |
| C | 85,2 |
| CH2 | 24 |
| D | 34 |
| E | 15,3 |
| F | 147 |
| G | 80 |
| H | 15 |
| Ø1 | 20 |
| L1 | 25 |
| L2 | 50 |
| L3 | 106 |
| L4 | 178 |
| L5+SKOK | 743 |
| L6+SKOK | 525 |
| L7+SKOK | 625 |
| M | 8 |
| N | 9 |
| O | 16 |
| P | 15 |
| Q | 9 |
| R | M8 |
| S | M8 |
| T | 105 |
| U | 100 |
| V | 56,5 |
| Z | 116 |

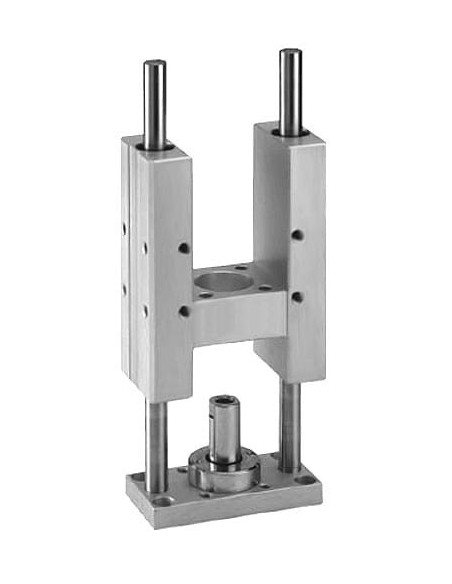

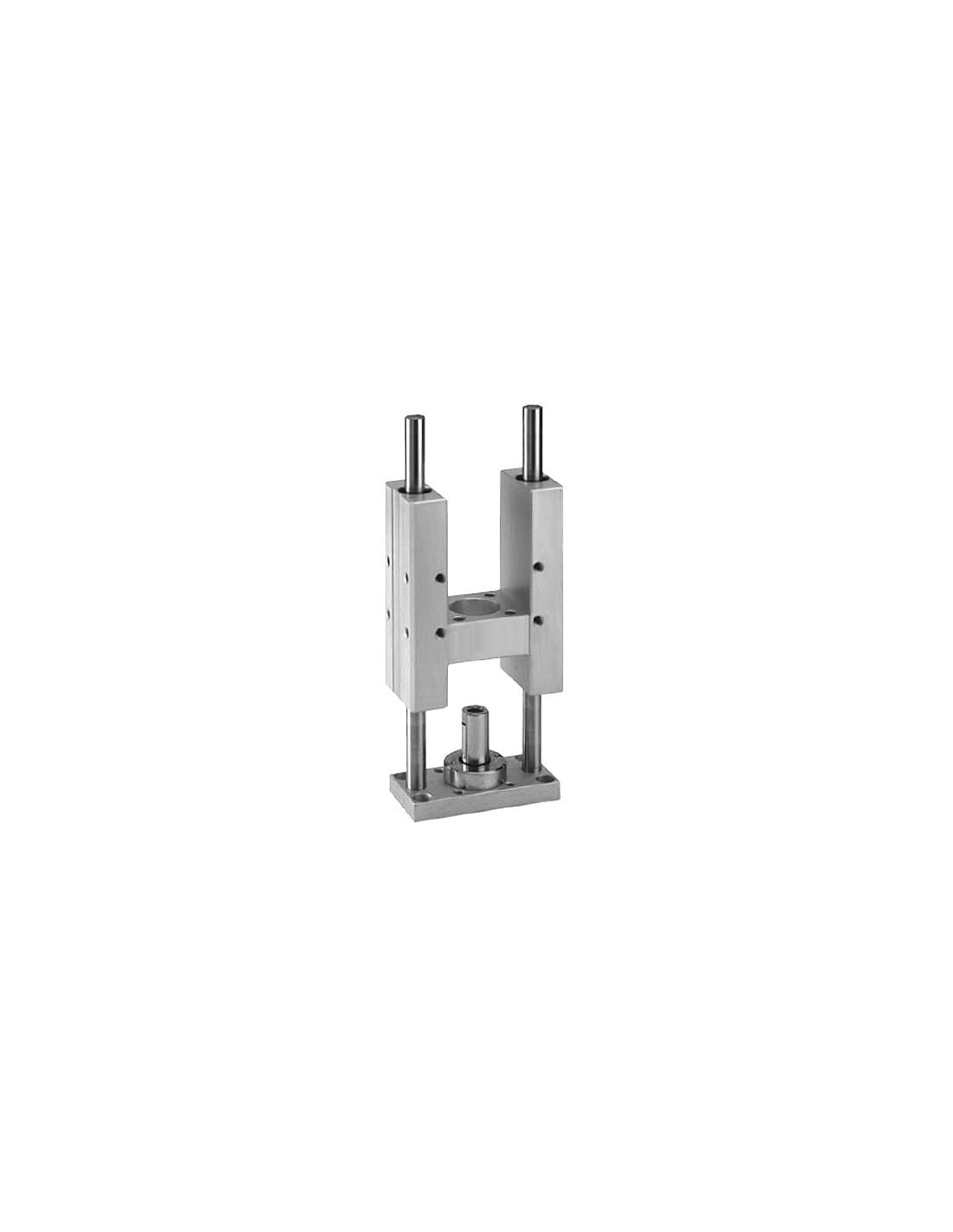

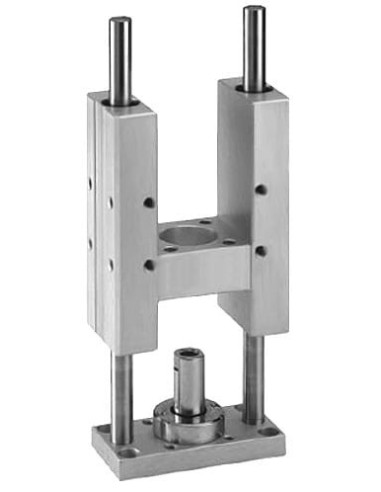

Prowadnik do siłownika ISO D63x500 z łożyskami ślizgowymi – solidne prowadzenie i precyzja pracy
Prowadnik do siłownika ISO D63x500 typu H, wyposażony w łożyska ślizgowe, to specjalistyczny element konstrukcyjny zaprojektowany w celu zapewnienia stabilnego i precyzyjnego prowadzenia siłownika pneumatycznego z tłokiem o średnicy 63 mm i skoku 500 mm. Specjalna konstrukcja oparta na wytrzymałych prowadnicach gwarantuje długą żywotność oraz wysoką odporność na obciążenia dynamiczne i statyczne, które występują na przykład w trakcie szybkich cykli pracy.
Zalety prowadnika pneumatycznego z łożyskami ślizgowymi
- Precyzyjna praca – łożyska ślizgowe zapewniają stabilność ruchu oraz minimalizują drgania i luzy, co chroni układ przed niekontrolowanym zużyciem.
- Ochrona siłownika ISO – prowadnik odciąża tłoczysko, eliminując ryzyko zginania lub uszkodzenia pod wpływem bocznych sił i niedokładnego ustawienia.
- Znaczna wytrzymałość konstrukcji – specjalnie dobrane materiały i solidna budowa umożliwiają pracę przy dużych obciążeniach i długich skokach.
- Wielofunkcyjność – nadaje się zarówno do zastosowań poziomych, jak i pionowych, co pozwala na elastyczne wykorzystanie w różnych typach instalacji pneumatycznych.
- Bezproblemowa integracja z siłownikami zgodnymi z normą ISO, co gwarantuje uniwersalność i szerokie możliwości użytkowania.
Zastosowanie prowadników do siłowników pneumatycznych
Prowadniki pneumatyczne tego typu są powszechnie używane w:
- automatyce przemysłowej, zwłaszcza w liniach montażowych i stanowiskach pakowania, gdzie wymagane jest powtarzalne i kontrolowane przemieszczanie elementów;
- maszynach do obróbki materiałów (np. cięcie, wiercenie, tłoczenie), gdzie precyzyjne prowadzenie eliminuje ryzyko odkształceń i wspomaga dokładność procesów produkcyjnych;
- systemach transportujących, przenośnikach i układnicach, gdzie istotne jest podtrzymywanie i prowadzenie dużych mas oraz wydłużenie żywotności siłownika;
- stacjach testujących, gdzie elementy muszą być powtarzalnie pozycjonowane z zachowaniem wysokiej precyzji i stabilności prowadzenia.

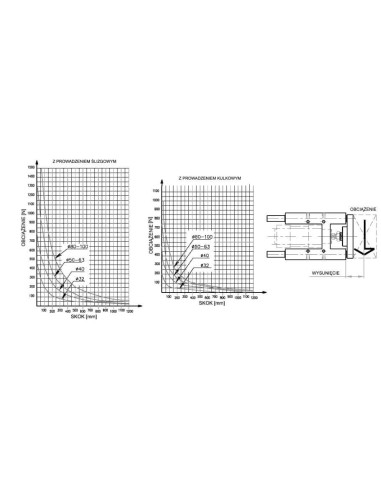

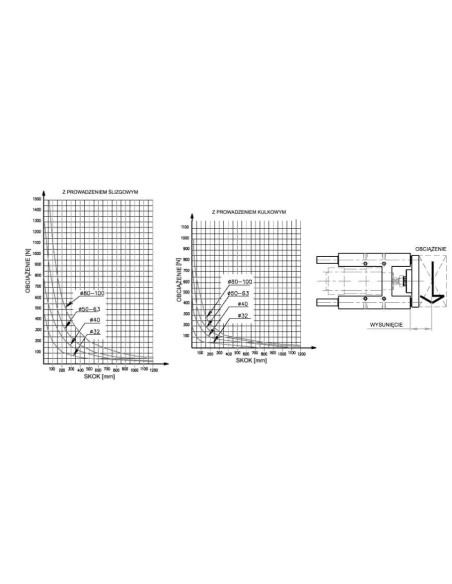

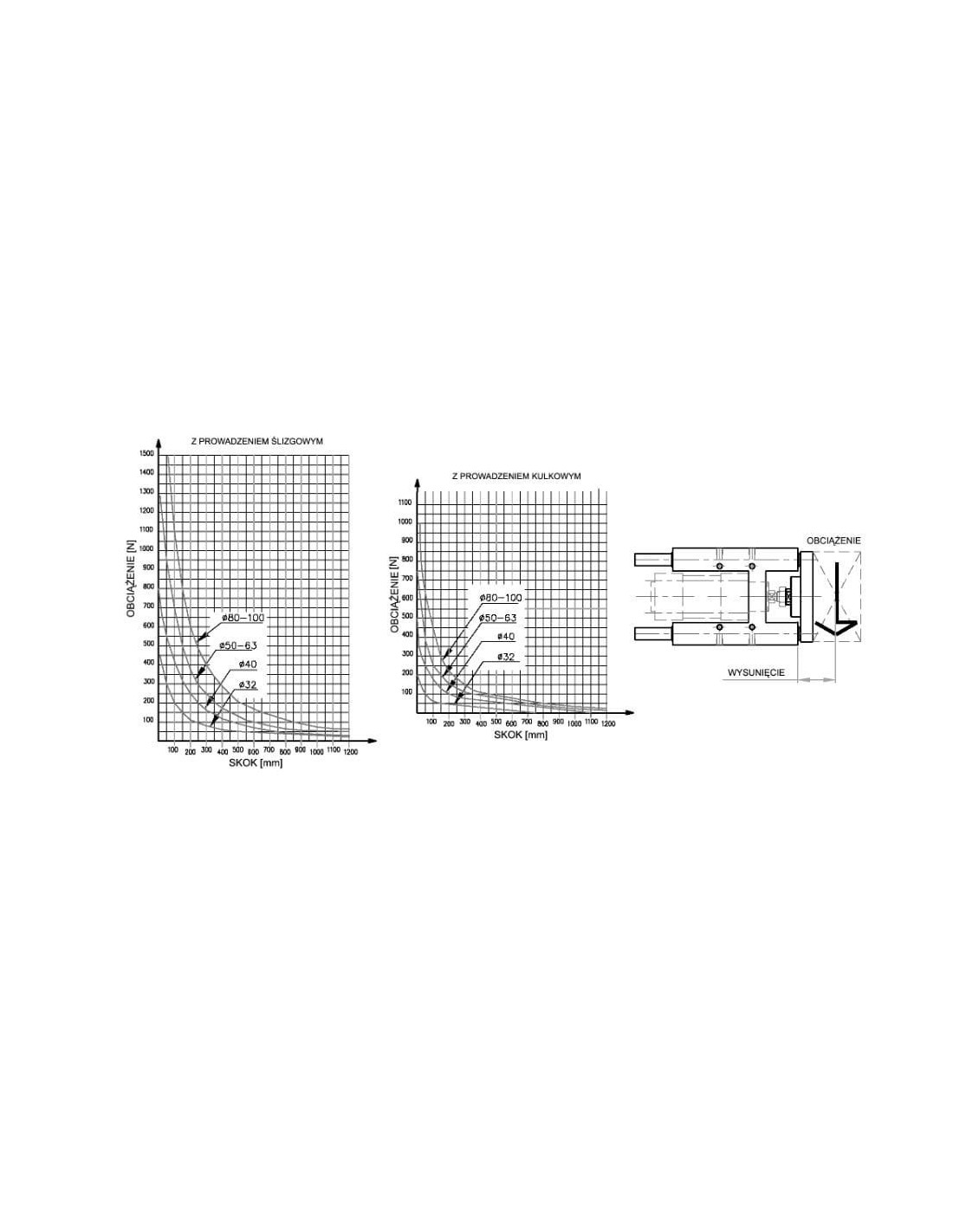

Wytrzymałość oraz zakres pracy – wykresy i możliwości obciążeniowe
Produkt charakteryzuje się odpornością na znaczne obciążenia przy zachowaniu płynności przesuwu nawet przy dużych skokach. Na podstawie dołączonych wykresów można określić maksymalne obciążenia dostępne dla danego skoku, co umożliwia dopasowanie prowadnika do indywidualnych potrzeb aplikacji.
Budowa i montaż prowadnika do siłownika ISO
Prowadnik typu H jest konstrukcyjnie przystosowany do szybkiego montażu w różnorodnych układach automatyki. Odporna obudowa, precyzyjne prowadnice oraz optymalnie rozmieszczone otwory montażowe pozwalają na bezproblemową integrację zarówno w nowo projektowanych maszynach, jak i w modernizowanych istniejących stanowiskach.
Wysoka jakość wykonania oraz przemyślana konstrukcja prowadnika przekładają się na pewne prowadzenie siłownika i zwiększenie niezawodności całego systemu pneumatycznego.
