Prowadnik do siłownika ISO D20x75 łożyska ślizgowe, typ H

Dane techniczne

Prowadnik do siłownika ISO D20x75 z łożyskami ślizgowymi – wszechstronne zastosowanie w automatyce

Prowadnik do siłownika ISO D20x75 (GLH020.0075BS) to specjalistyczny element mechaniczny zaprojektowany do prowadzenia ruchu siłownika pneumatycznego w precyzyjnych układach automatyki. Dzięki zastosowaniu łożysk ślizgowych prowadnik zapewnia wysoką trwałość, cichą pracę oraz dużą odporność na zużycie, nawet w trudnych warunkach eksploatacyjnych.

Precyzyjne prowadzenie i stabilność ruchu liniowego

Precyzyjna konstrukcja prowadnika do siłownika gwarantuje stabilny ruch oraz minimalizuje drgania, co wpływa na zwiększenie żywotności całego układu. Stabilność pracy jest kluczowa przy montażu w maszynach, gdzie wymagana jest wysoka dokładność oraz powtarzalność ruchów. Prowadnik umożliwia prowadzenie tłoczyska siłownika na zadanym skoku – 75 mm przy średnicy 20 mm – eliminując ryzyko przekoszeń i uszkodzeń mechanicznych.

Typowe zastosowania prowadnika do siłowników ISO

• Maszyny montażowe i linie produkcyjne
• Układy automatyki przemysłowej
• Pneumatyczne systemy manipulacyjne
• Zastosowania w przemyśle spożywczym, chemicznym, farmaceutycznym oraz opakowaniowym
• Stanowiska testowe oraz systemy pomiarowe
• Przemysł drzewny oraz obróbka tworzyw sztucznych

Kluczowe zalety prowadników z łożyskami ślizgowymi

• Wysoka odporność na obciążenia boczne – stabilne prowadzenie w przypadku sił poprzecznych
• Długa żywotność – ograniczone zużycie dzięki bezobsługowym łożyskom ślizgowym
• Cicha praca – brak elementów tocznych redukuje poziom hałasu
• Łatwa integracja z siłownikami standardu ISO – uniwersalne wymiary umożliwiają szybki montaż w istniejących aplikacjach
• Możliwość pracy w warunkach zapylenia i wilgotności – prowadnik nie wymaga dodatkowej konserwacji

Budowa i kompatybilność

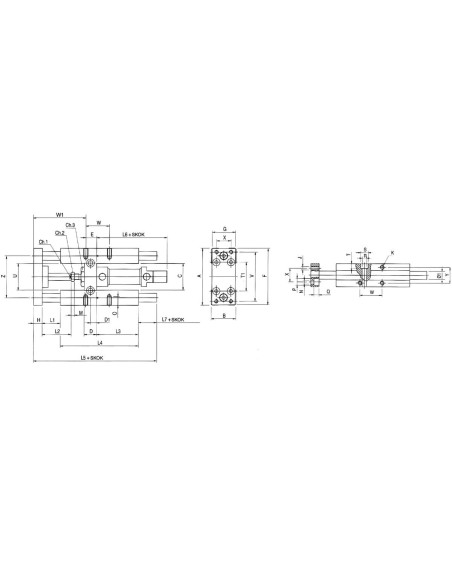

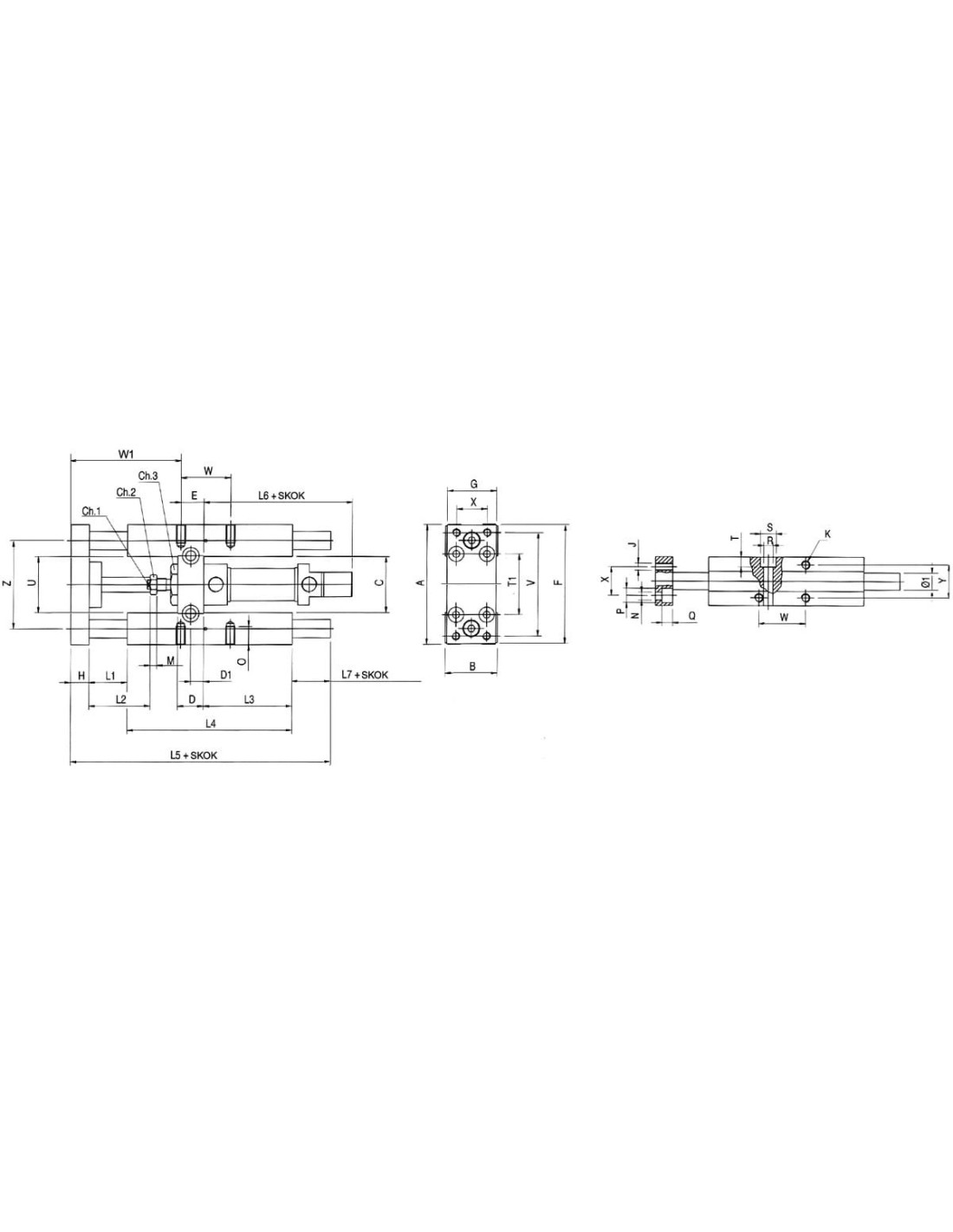

Konstrukcja prowadnika oparta jest na dwóch sztywnych prętach prowadzących oraz solidnym korpusie wykonanym z aluminium, co zapewnia lekkość oraz wytrzymałość mechaniczną. Rozwiązanie to jest kompatybilne z siłownikami pneumatycznymi o średnicy 20 mm i skoku 75 mm, zgodnie z normą ISO, co czyni prowadnik GLH020.0075BS uniwersalnym komponentem dla szerokiej gamy aplikacji przemysłowych.

Wskazówki doboru i eksploatacji

Decydując się na prowadnik z łożyskami ślizgowymi, warto uwzględnić maksymalne obciążenia oraz warunki środowiskowe pracy urządzenia. W przypadku aplikacji wymagających wysokiej precyzji powtarzalnych ruchów lub pracy w trudnych warunkach (zapylenie, częste przepłukiwanie), prowadnik zapewni niezawodność i długotrwałą eksploatację, eliminując konieczność kosztownych serwisów.
