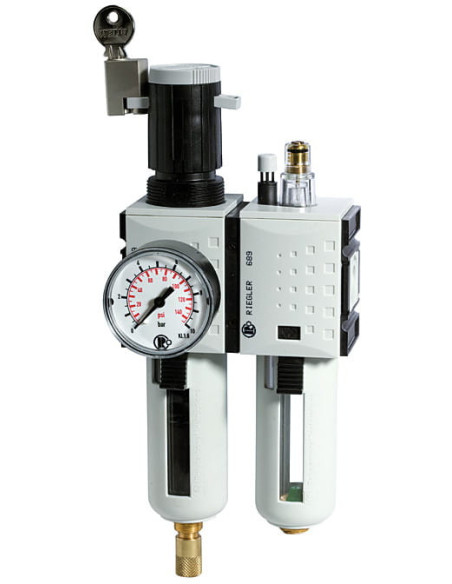

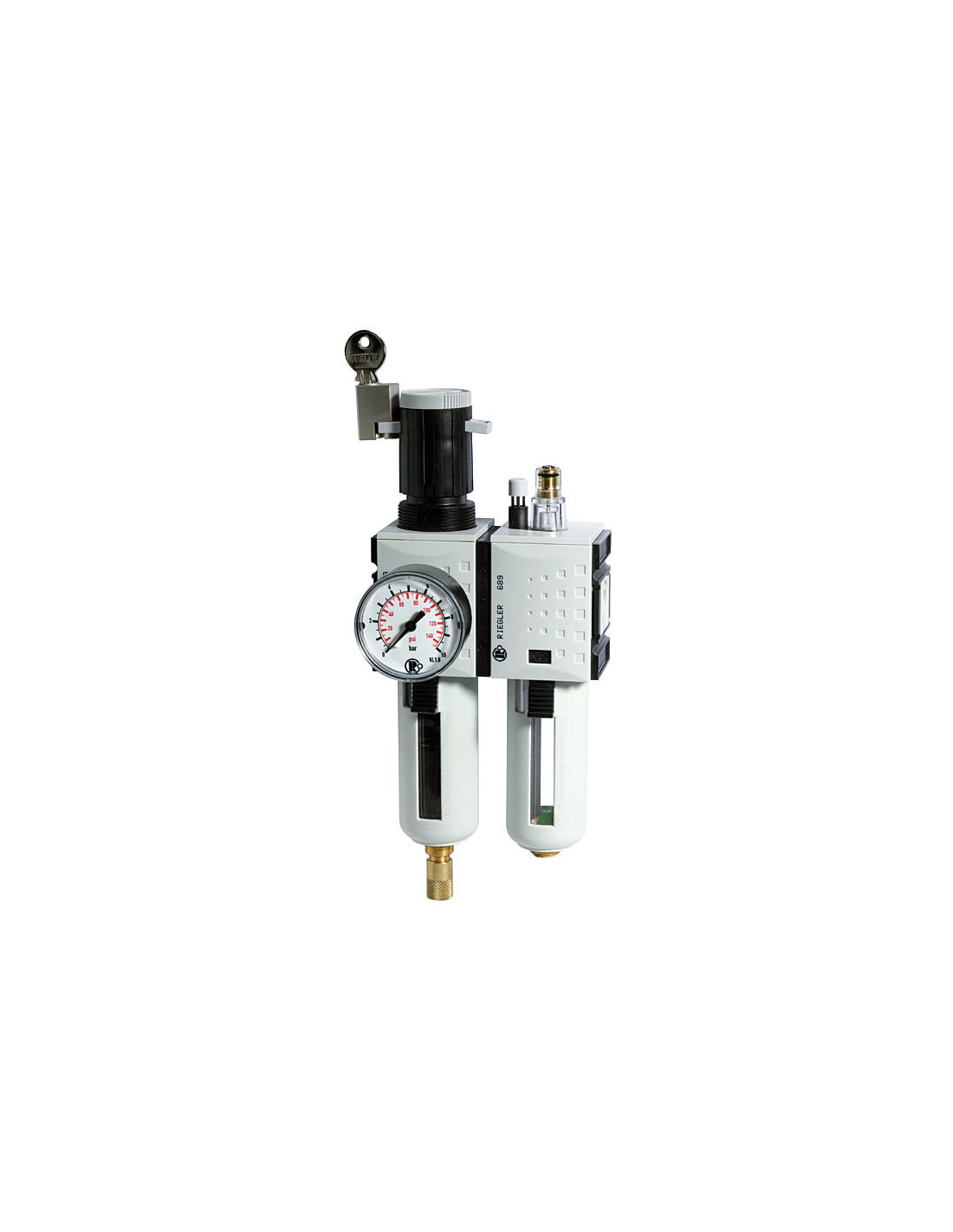

Blok przygotowania powietrza G 1/2 GW do 16 bar, regulacja 0,5 - 10 bar, 5 um, Futura

Dane techniczne

Blok przygotowania powietrza G 1/2 GW – Kluczowy element systemów pneumatycznych

Blok przygotowania powietrza G 1/2 GW to niezbędne urządzenie w każdej instalacji pneumatycznej, którego zadaniem jest uzdatnianie i regulacja sprężonego powietrza. Dzięki zastosowanej filtracji na poziomie 5 μm oraz szerokiemu zakresowi regulacji ciśnienia od 0,5 do 10 bar, blok ten zapewnia optymalne warunki pracy elementów pneumatycznych, takich jak siłowniki, zawory oraz narzędzia pneumatyczne.

Funkcje i możliwości zastosowania bloku przygotowania powietrza

Prezentowany blok pełni trzy główne funkcje:

• Filtracja zanieczyszczeń – skutecznie usuwa cząstki stałe oraz kondensat z medium, chroniąc wrażliwe elementy układów pneumatycznych.
• Regulacja ciśnienia – umożliwia precyzyjne ustawienie ciśnienia roboczego, zabezpieczając instalację przed zbyt wysokim lub zbyt niskim ciśnieniem.
• Smarowanie – dozowanie oleju do instalacji wspiera trwałość i niezawodność elementów pneumatycznych wymagających smarowania.

Typowe zastosowania bloku przygotowania powietrza:

• Systemy automatyki przemysłowej – zapewnienie czystości i właściwego ciśnienia powietrza w liniach produkcyjnych.
• Warsztaty oraz serwisy – zasilanie narzędzi pneumatycznych i maszyn produkcyjnych.
• Instalacje malarskie – ochrona urządzeń malarskich przed zanieczyszczeniami i zbyt wysokim ciśnieniem.

Najważniejsze zalety bloku przygotowania powietrza

• Wysoka odporność na uszkodzenia dzięki zastosowaniu materiałów takich jak Grivory® (PA66), NBR i poliwęglan.
• Uniwersalne zastosowanie – kompatybilność z większością systemów pneumatycznych o przyłączu G 1/2 oraz szeroki zakres ciśnień roboczych.
• Półautomatyczny lub ręczny zrzut kondensatu – wygoda eksploatacji i łatwość utrzymania czystości zbiornika filtracyjnego.
• Wysoka wydajność przepływu – do 3500 l/min, co umożliwia zasilanie zarówno pojedynczych maszyn, jak i rozbudowanych instalacji pneumatycznych.
• Łatwy montaż i integracja – czytelne wskaźniki oraz kompaktowa budowa ułatwiają instalację i bieżącą obsługę urządzenia.

Opis konstrukcji i symbolika techniczna

Obudowa bloku wykonana została z wytrzymałych tworzyw i metali, gwarantujących odporność na działanie czynników zewnętrznych oraz długą żywotność. Czytelny manometr z przyłączem G 1/4 pozwala na szybką kontrolę ciśnienia, a zbiorniki na filtr i smarownicę mają odpowiednio 49 i 80 cm³ pojemności, zgodnie z wymaganiami większości zastosowań.

Urządzenie wyposażone jest również w schemat symboliczny ułatwiający integrację w schematach technicznych układów pneumatycznych, a jego rozmiar i gabaryty pozwalają na łatwą zabudowę nawet w miejscach o ograniczonej przestrzeni montażowej.

Blok przygotowania powietrza FU 604-10 – pewność i bezpieczeństwo w pneumatyce

Blok przygotowania powietrza FU 604-10 to niezawodne rozwiązanie do każdego systemu sprężonego powietrza, podnoszące efektywność, trwałość i bezpieczeństwo instalacji oraz urządzeń końcowych. Sprawdzone parametry techniczne oraz łatwość obsługi czynią ten blok uniwersalnym wyborem dla przemysłu, warsztatów oraz serwisów technicznych.
