Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -20°C do +70°C |
| Materiał obudowy | aluminium anodowane |
| Amortyzacja | mechaniczna |
| Tłoczysko | stal węglowa chromowana S45C |
| Profil | aluminium anodowane |
| Standard | ISO21287 |
| Uszczelnienia | NBR |
| Zakres średnic | Ø12 do Ø125 |

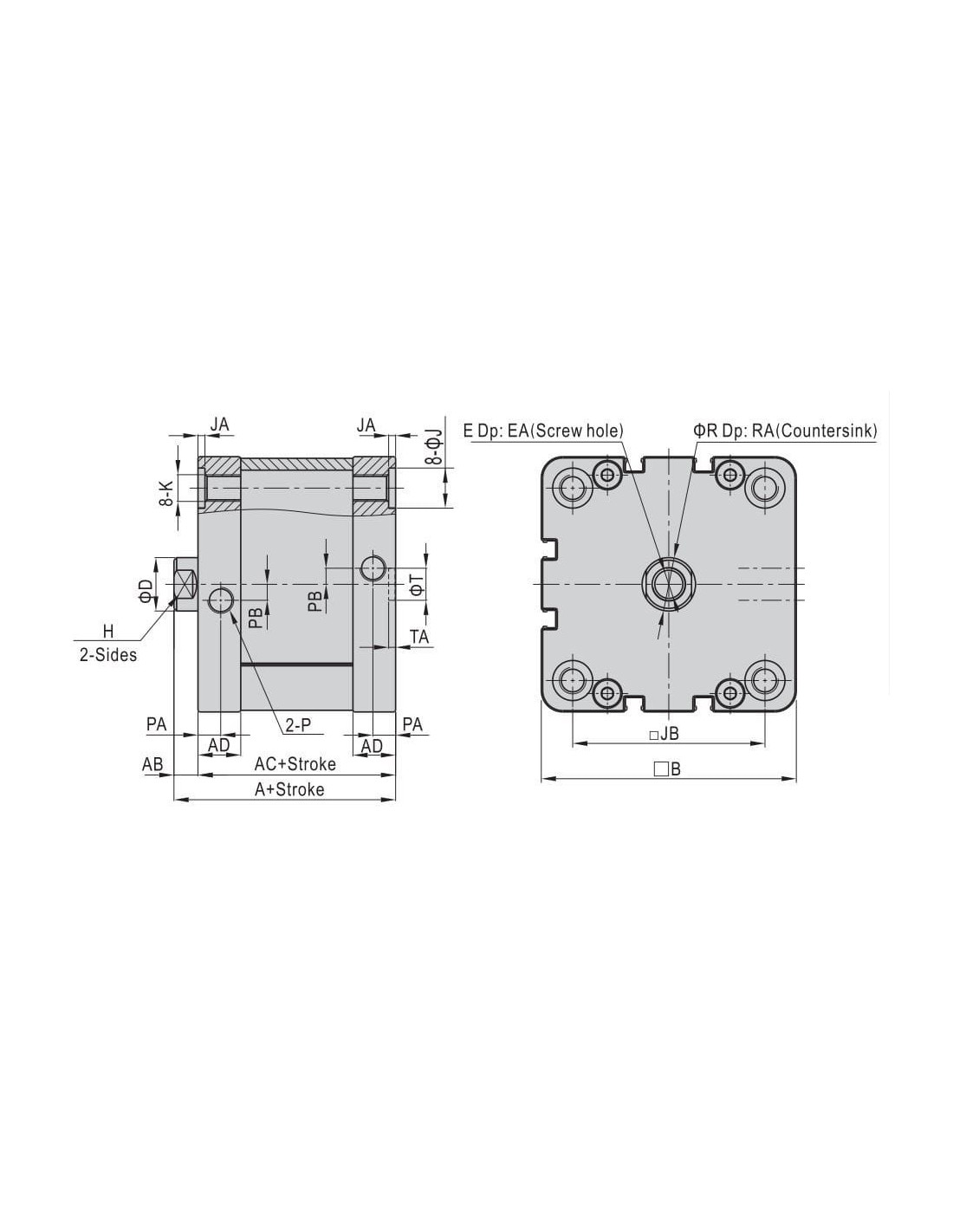

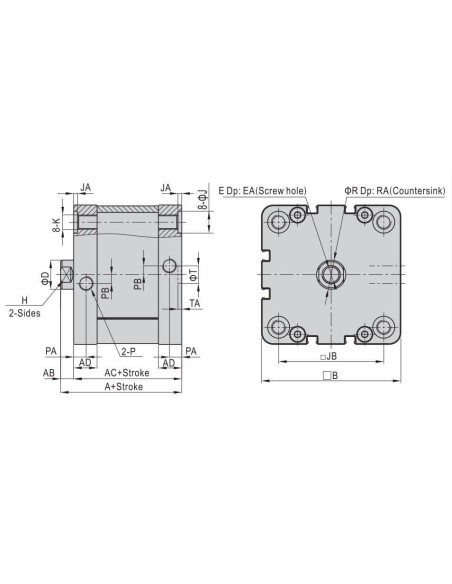

| Średnica | 100 mm |
| SKOK | 50 |
| A | 76 |
| AB | 9 |
| AC | 67 |
| AD | 19 |
| B | 113,5 |
| D | 20 |
| E | M12x1,75 |
| EA | 20 |
| H | 17 |
| J | 15 |
| JA | 2.5 |
| JB | 89 |
| K | M10x1,5 |
| P | G1/8 |
| PA | 10.5 |
| PB | 7 |
| R | 12,5 |
| RA | 6 |
| T | 12 |
| TA | 2,6 |

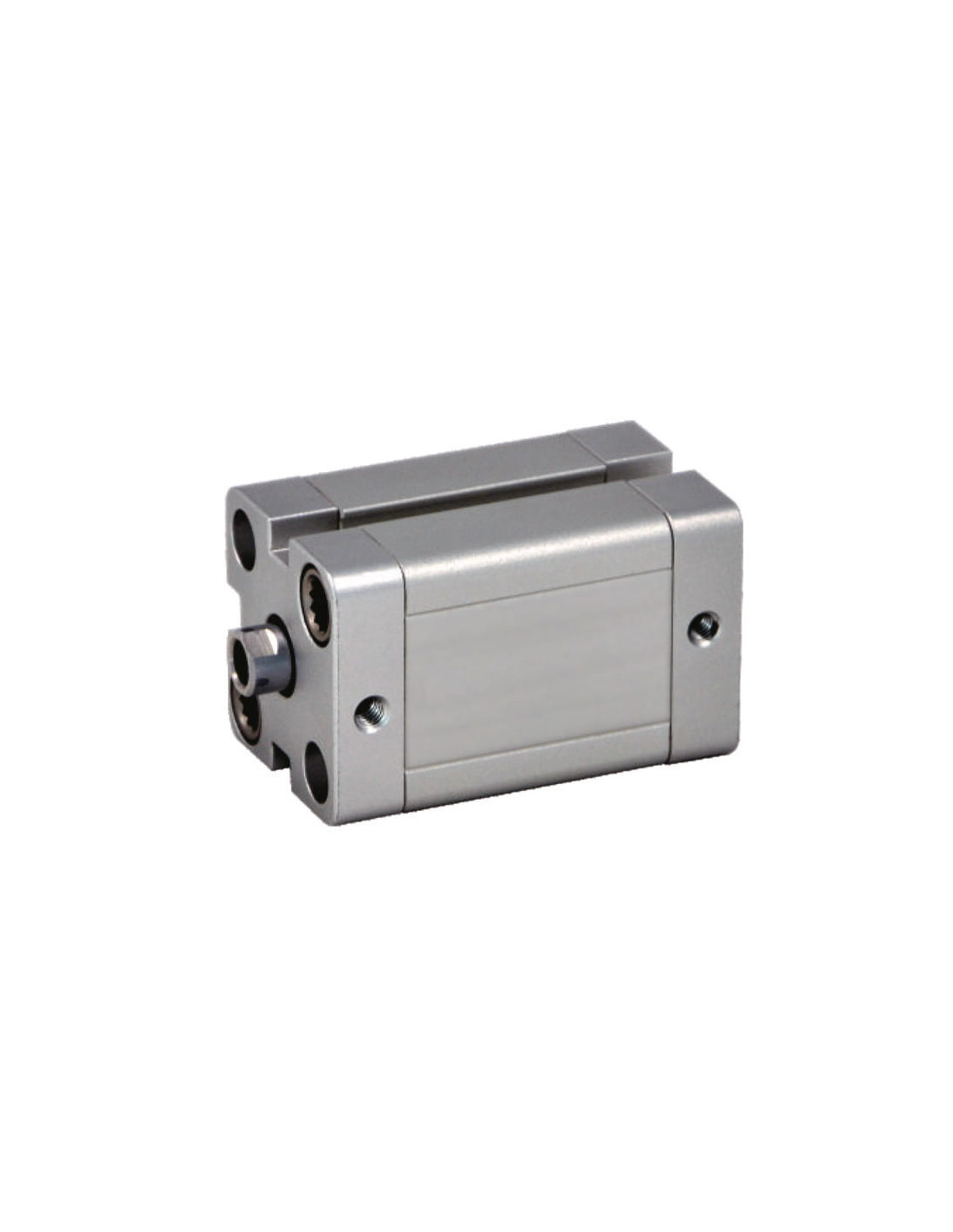

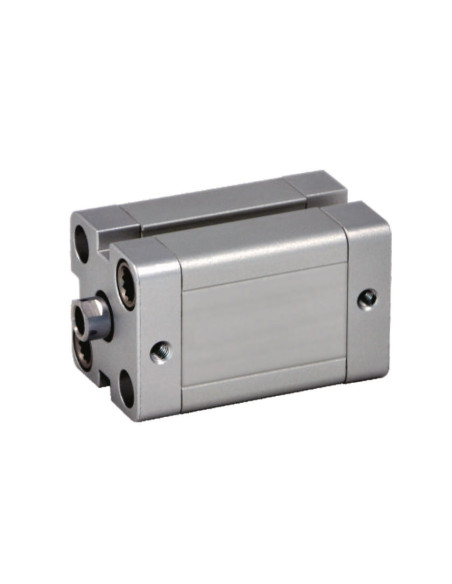

Siłownik pneumatyczny kompaktowy D100x50 ISO21287 – charakterystyka i zastosowanie
Siłownik pneumatyczny kompaktowy D100x50 zgodny ze standardem ISO21287 to element wykonawczy przeznaczony do systemów automatyki przemysłowej, w których priorytetem są ograniczone przestrzenie montażowe oraz wysoka niezawodność działania. Model FNSKI100.0050 posiada tłok o średnicy 100 mm i skoku 50 mm, co pozwala na uzyskanie znacznych sił przy zachowaniu niewielkich rozmiarów cylindra.
Budowa i materiały – siłownik pneumatyczny D100x50
Obudowa wykonana z aluminium anodowanego zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne, a także niską masę własną siłownika. Tłoczysko to precyzyjnie wykonana, chromowana stal węglowa (S45C), charakteryzująca się dużą trwałością i odpornością na ścieranie. W konstrukcji zastosowano uszczelnienia typu NBR, które gwarantują szczelność oraz długą żywotność pracy nawet przy intensywnym użytkowaniu.
Siłownik pneumatyczny kompaktowy – kluczowe zalety
- Kompaktowa budowa – niewielkie wymiary umożliwiają montaż nawet w bardzo ograniczonych przestrzeniach maszyn i urządzeń.
- Prosta instalacja – wymiary zgodne z ISO21287 pozwalają na szybkie i bezproblemowe zastąpienie siłowników innych producentów.
- Wytrzymałość i niezawodność – solidna konstrukcja ze stopów aluminium oraz odporność na uszkodzenia mechaniczne.
- Szeroki zakres zastosowań w przemyśle: linie montażowe, systemy pakujące, maszyny obróbcze, automatyka produkcyjna.
- Możliwość pracy bez smarowania – ułatwia eksploatację i minimalizuje obsługę serwisową.
Zastosowanie siłownika pneumatycznego ISO21287
Siłownik kompaktowy D100x50 doskonale sprawdza się w aplikacjach, gdzie wymagana jest duża siła przy krótkim skoku, a przestrzeń zabudowy jest ograniczona. Typowe zastosowania obejmują:
- Automatyzację procesów produkcyjnych i montażowych
- Transport, sortowanie i pozycjonowanie elementów
- Układy chwytaków i zacisków pneumatycznych
- Zastosowania w robotyce i liniach pakujących
- Specjalistyczne maszyny przemysłowe wymagające szybkiego i powtarzalnego ruchu liniowego
Siłownik pneumatyczny z gwintem wewnętrznym – możliwości montażowe
Zastosowanie gwintu wewnętrznego na tłoczysku ułatwia doposażenie siłownika w różnorodne końcówki robocze, mocowania oraz elementy montażowe dostosowane do indywidualnych potrzeb aplikacji.
Dzięki swojej konstrukcji i parametrom siłownik pneumatyczny D100x50 ISO21287 jest rozwiązaniem polecanym wszędzie tam, gdzie liczy się niezawodność, oszczędność miejsca oraz uniwersalność zastosowania.
