Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -20°C do +70°C |
| Materiał obudowy | aluminium anodowane |
| Amortyzacja | mechaniczna |
| Tłoczysko | stal węglowa chromowana S45C |
| Profil | aluminium anodowane |
| Standard | ISO21287 |
| Uszczelnienia | NBR |
| Zakres średnic | Ø12 do Ø125 |
| Średnica | 20 mm |
| SKOK | 25 |

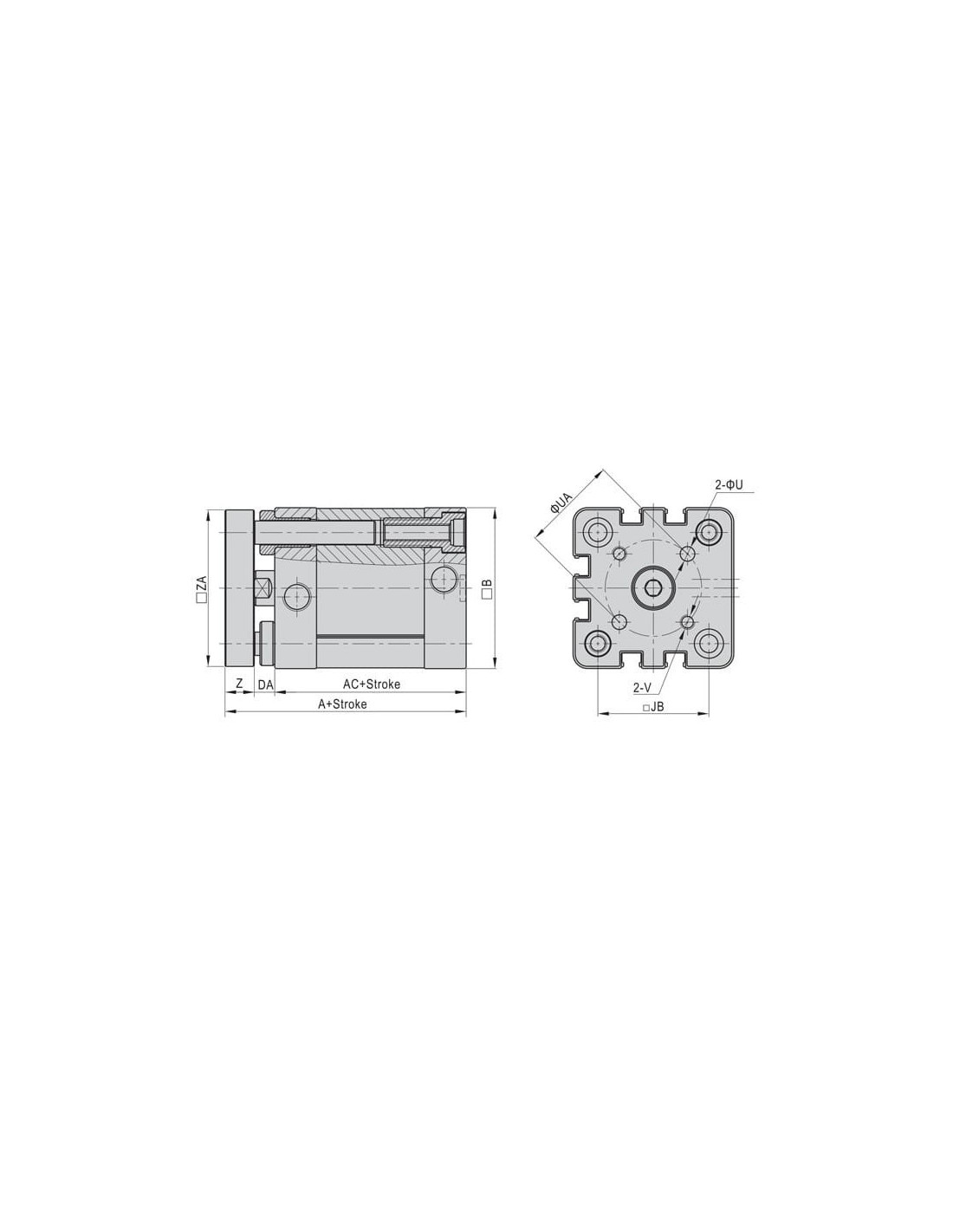

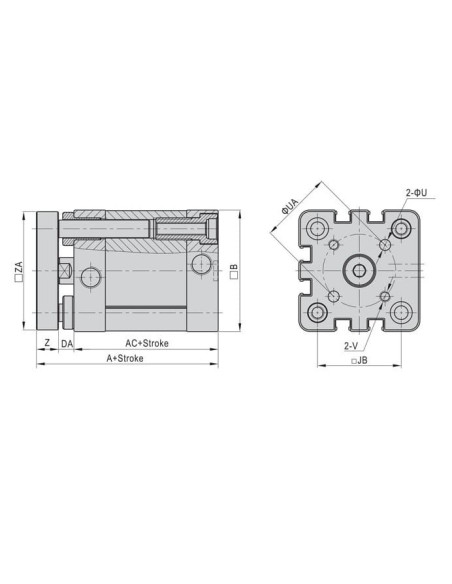

| A | 51 |
| AC | 37 |
| B | 35,5 |
| DA | 6 |
| JB | 22 |
| U | 4 |
| UA | 17 |
| V | M4x0,7 |
| Z | 8 |
| ZA | 34.5 |

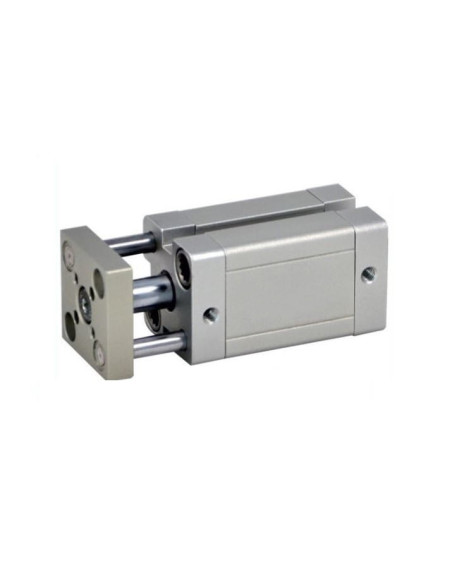

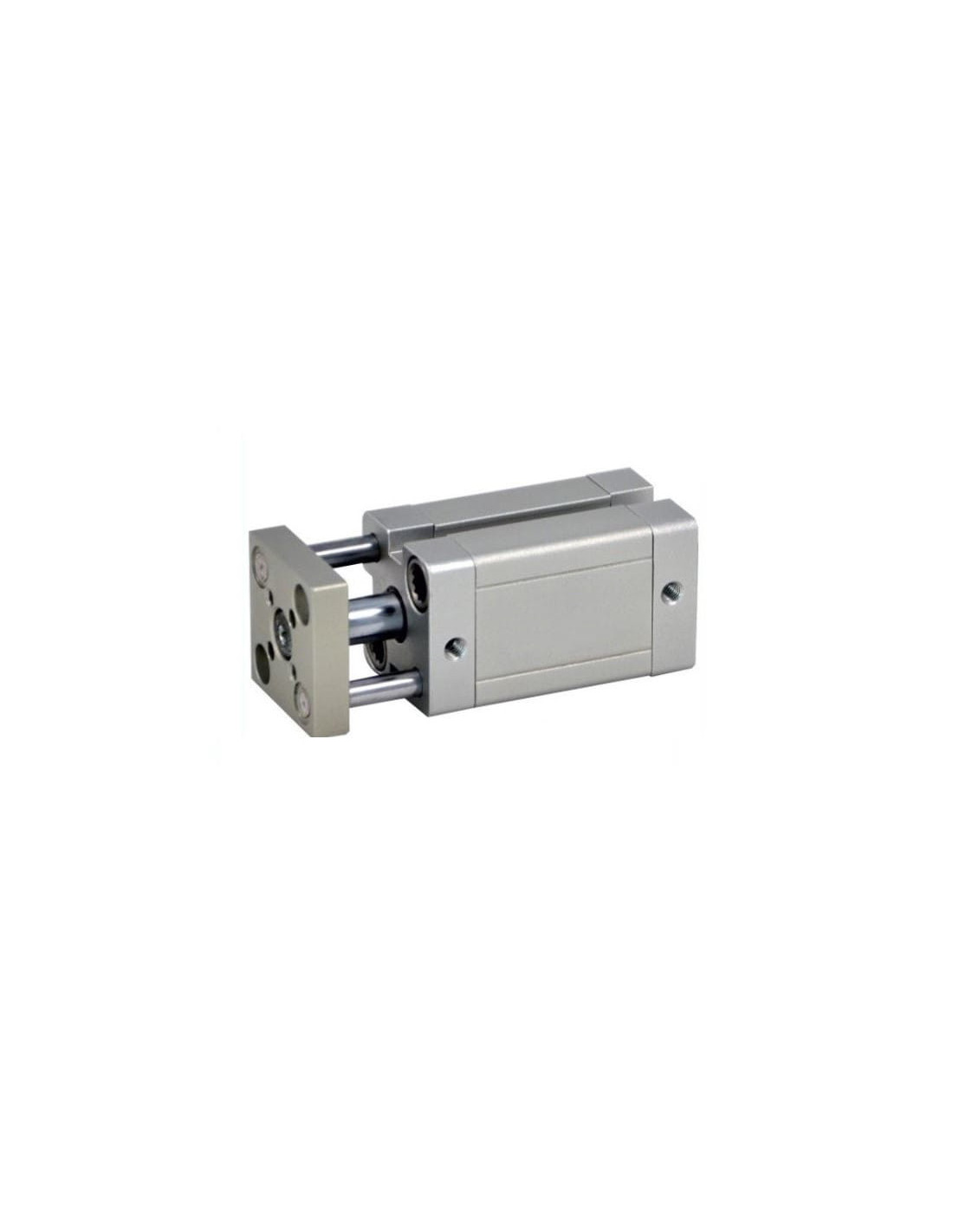

Siłownik pneumatyczny kompaktowy antyobrotowy D20x25 ISO21287 – Charakterystyka i zastosowanie
Siłownik pneumatyczny kompaktowy antyobrotowy o średnicy 20 mm i skoku 25 mm to element wykonawczy zgodny z normą ISO21287, który wyróżnia się kompaktową budową oraz zwiększoną odpornością na skręcanie. Dzięki precyzyjnemu prowadzeniu tłoczyska, siłownik ten doskonale sprawdza się w aplikacjach wymagających stabilności ruchu liniowego bez rotacji tłoczyska.
Najważniejsze zalety siłowników kompaktowych ISO21287
- Kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni.
- Funkcja antyobrotowa zapewnia precyzyjne prowadzenie ruchu liniowego, eliminując niekontrolowany obrót tłoczyska.
- Obudowa z anodowanego aluminium gwarantuje odporność na korozję oraz zwiększoną wytrzymałość mechaniczną.
- Możliwość zastosowania w zautomatyzowanych liniach produkcyjnych i urządzeniach przenośnikowych.
- Niewymagające smarowania, co redukuje potrzebę obsługi i czyni urządzenie bezobsługowym.
- Tłoczysko wykonane z chromowanej stali węglowej S45C zapewnia trwałość oraz odporność na zużycie.
Typowe zastosowanie siłownika pneumatycznego kompaktowego
Siłownik pneumatyczny antyobrotowy kompaktowy o wymiarach 20x25 mm jest szeroko wykorzystywany w automatyzacji procesów, szczególnie tam, gdzie precyzja prowadzenia i ograniczona przestrzeń montażu są kluczowe. Typowe zastosowania obejmują:
- Automatyczne linie montażowe
- Systemy transportowe i przenośniki
- Układy pozycjonujące
- Maszyny pakujące i sortujące
- Manipulatory przemysłowe
- Urządzenia do zadań pick & place
Materiały i trwałość wykonania
Obudowa siłownika wykonana została z wysokiej jakości anodowanego aluminium, co zapewnia nie tylko niską masę, ale także świetną ochronę przed działaniem czynników zewnętrznych. Uszczelnienia NBR gwarantują szczelność oraz długotrwałą niezawodność pracy, a mechaniczna amortyzacja wydłuża żywotność elementów roboczych siłownika.
Warunki pracy i uniwersalność
Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur otoczenia od -20°C do +70°C oraz ciśnienia roboczego 1–10 bar. Siłownik przeznaczony jest do pracy z przefiltrowanym sprężonym powietrzem, dzięki czemu może być stosowany w różnorodnych środowiskach przemysłowych – zarówno w przemyśle maszynowym, jak i spożywczym, elektronicznym czy logistycznym.
Siłownik pneumatyczny kompaktowy D20x25 ISO21287 to doskonałe rozwiązanie, jeśli istotna jest precyzja ruchu, kompaktowa budowa oraz niezawodność w warunkach przemysłowych.
