Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Materiał kuli | Stal nierdzewna AISI 316 |
| Materiał rączki | Stal nierdzewna AISI 304 |
| Uszczelnienia | NBR |
| Uszczelnienie kuli | PTFE |
| Ciśnienie robocze | max. 63 bar (1000 Psi) |
| Temperatura pracy | do +180 °C |
| Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
| Gwint | 1" |

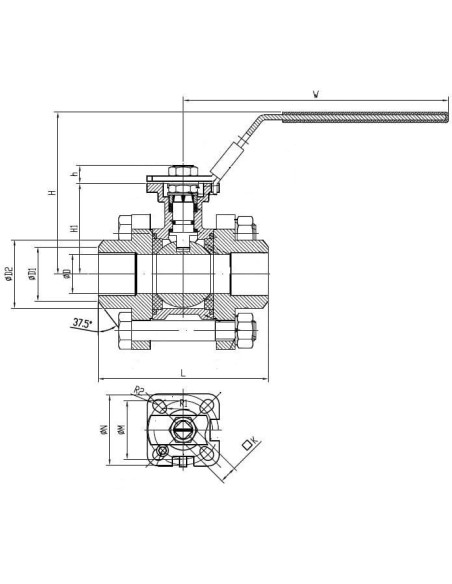

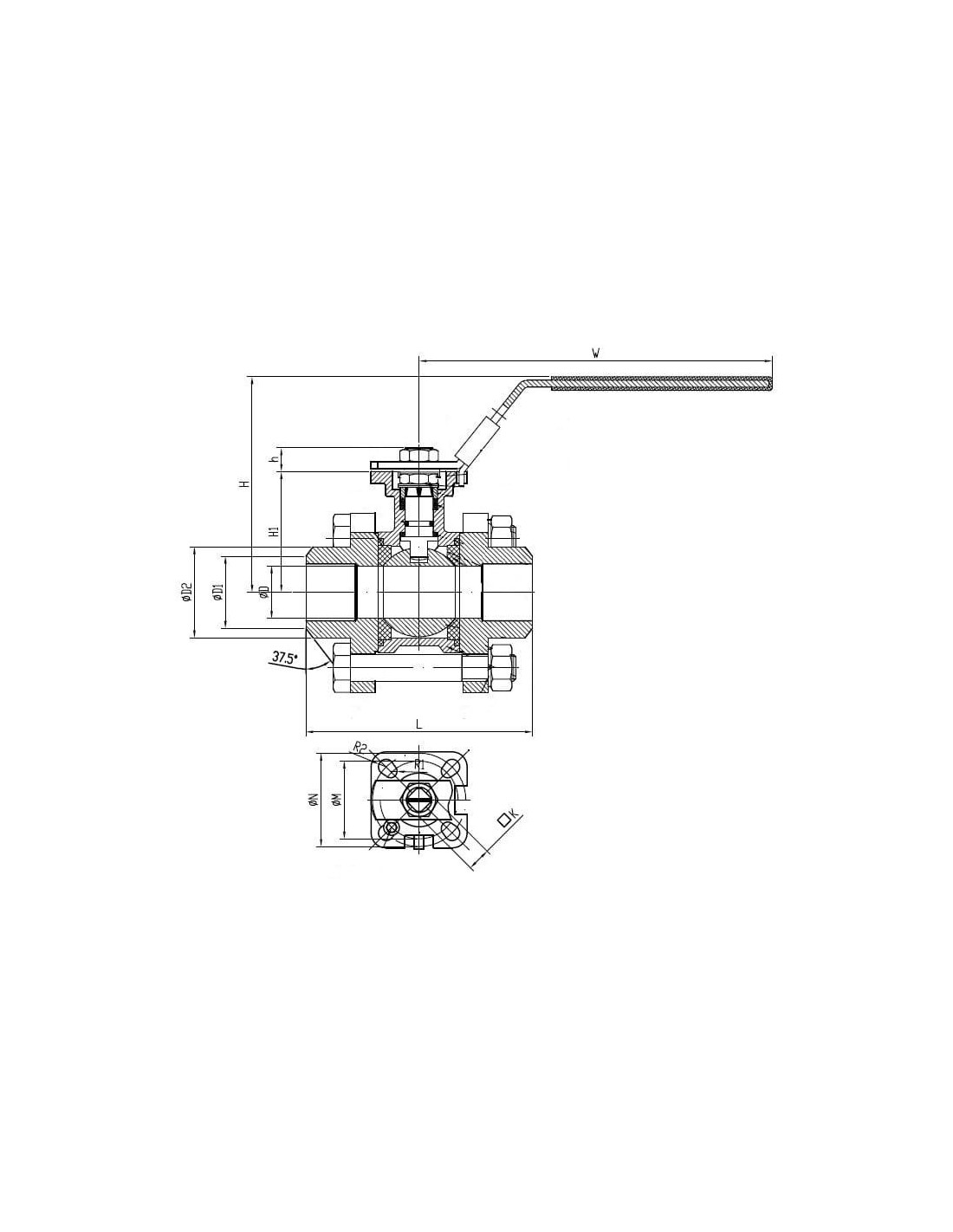

| D | 25 mm |
| D1 | 28,6 mm |
| D2 | 34 mm |
| H | 93 mm |
| H1 | 55 mm |
| h | 11 mm |
| M | 42 mm |
| L | 82 mm |
| N | 50 mm |
| R1 | 3 mm |
| R2 | 3,5 mm |
| K | 11 mm |
| Moment przesterowania | 8 Nm |
| W | 162 mm |

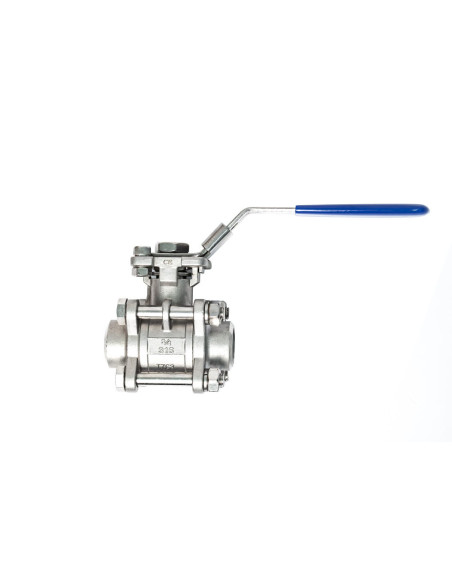

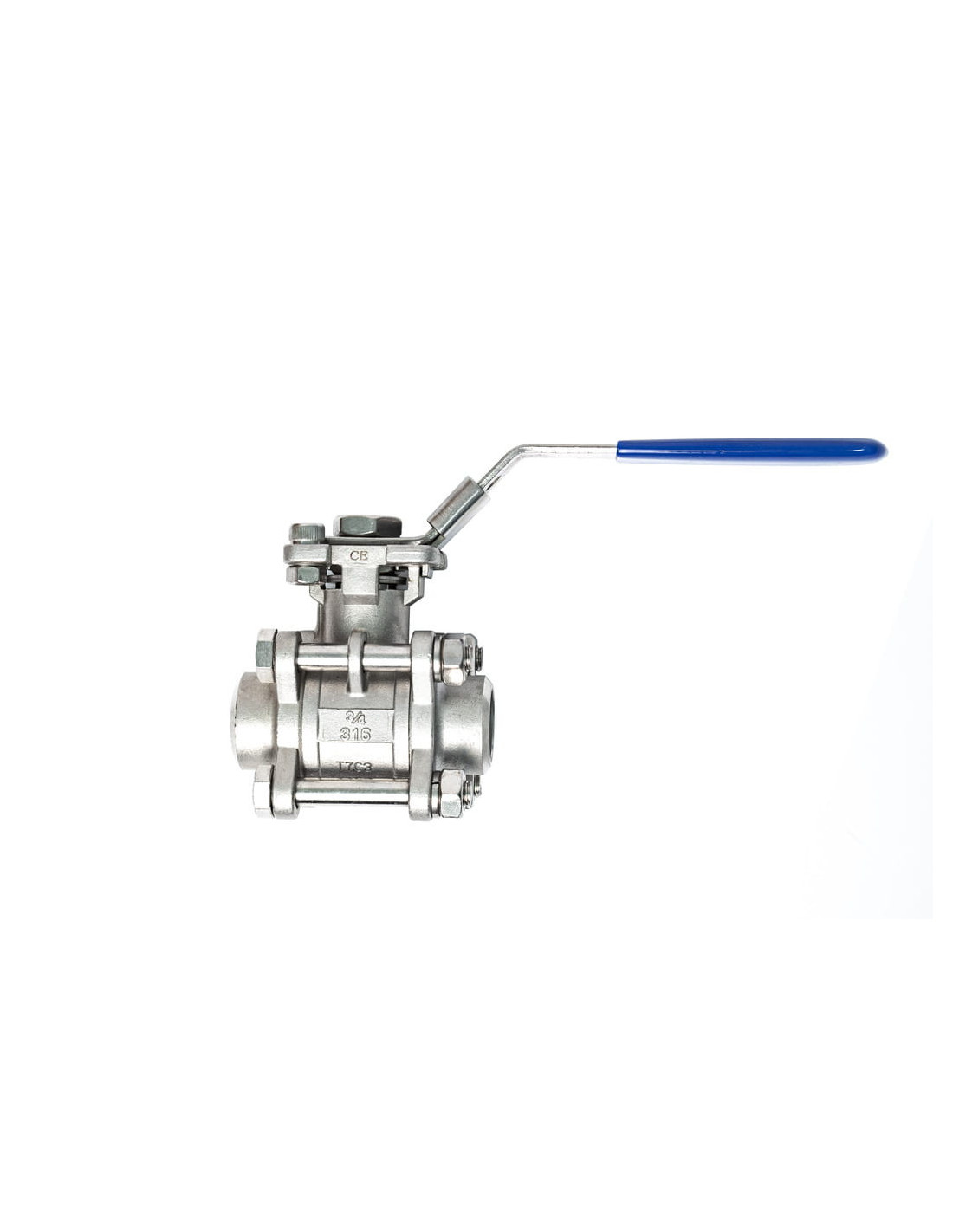

Zawór kulowy do wspawania Flowmatik BW 1 PN63 – Wytrzymałość, Precyzja i Uniwersalność
Zawór kulowy do wspawania Flowmatik BW 1 PN63 to wysokiej klasy element armatury przemysłowej, wykonany z odpornej na korozję stali nierdzewnej AISI 316. Jest przeznaczony do użycia w instalacjach przemysłowych, gdzie wymagane są bezpieczne i trwałe rozwiązania do kontroli przepływu mediów.
Trwałość i Odporność na Korozję – Stal nierdzewna AISI 316

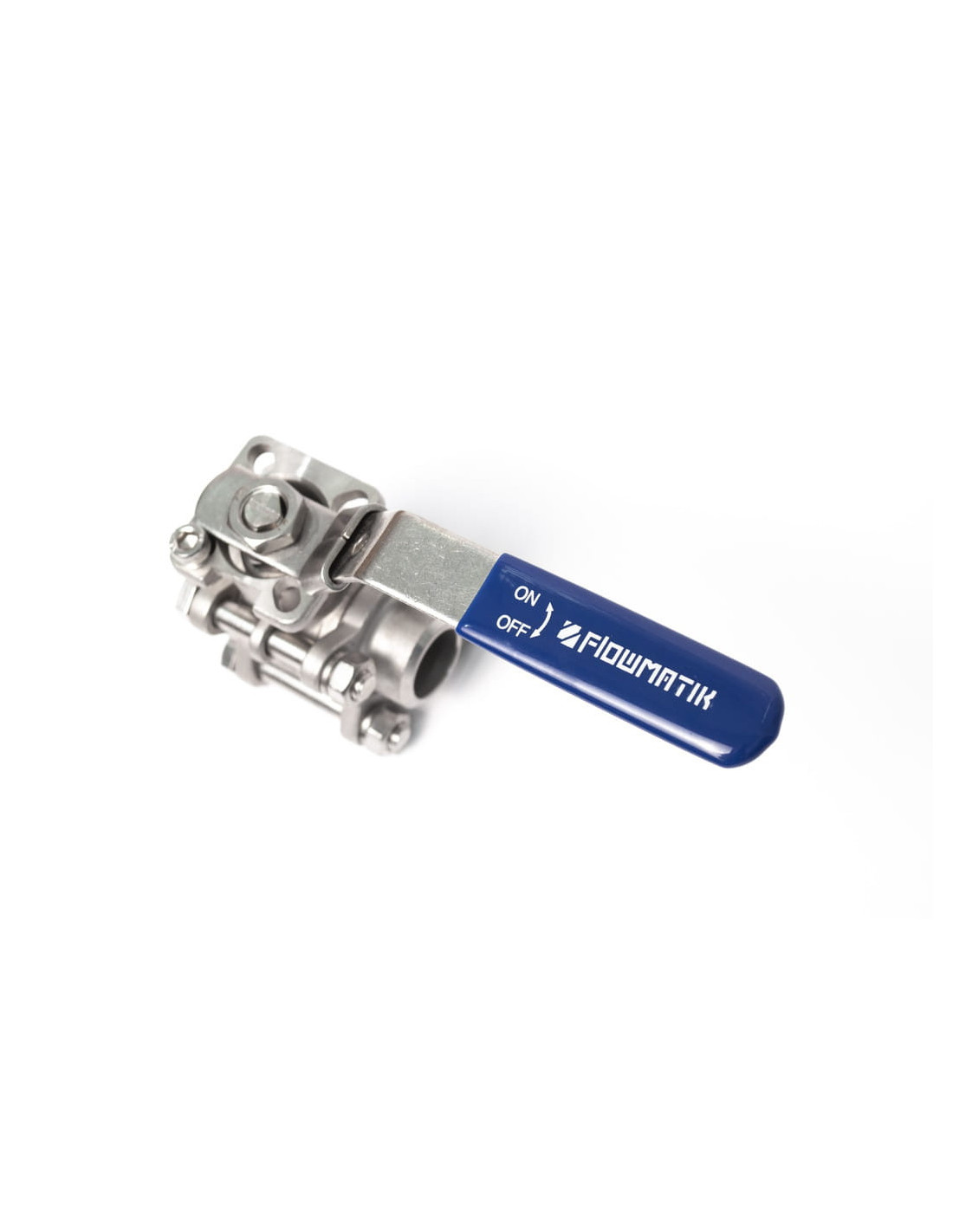

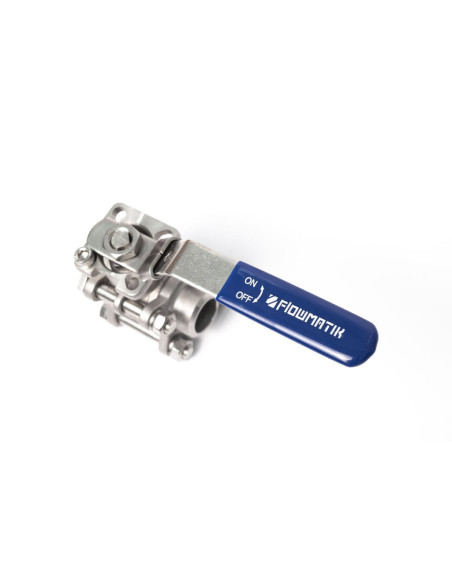

Wszystkie kluczowe części zaworu, takie jak korpus i kula, zostały wykonane ze stali nierdzewnej AISI 316, co gwarantuje wysoką odporność na działanie agresywnych mediów oraz długowieczność eksploatacyjną nawet w najtrudniejszych warunkach pracy. Rączka została wykonana ze stali nierdzewnej AISI 304 i dodatkowo pokryta wygodnym, niebieskim uchwytem z czytelnym oznaczeniem położenia zaworu.
Zastosowanie zaworu kulowego Flowmatik BW 1 PN63
Zawór kulowy Flowmatik BW 1 PN63 znajduje szerokie zastosowanie w instalacjach:
- przemysłu naftowego i chemicznego,
- spożywczego i farmaceutycznego,
- wodociągowych i kanalizacyjnych,
- energetycznych i hutniczych,
- wodnych i stoczniowych.
Może być używany w systemach przesyłu różnych cieczy oraz gazów, zarówno korozyjnych, jak i niekorozyjnych. Nie zaleca się stosowania w instalacjach parowych oraz próżniowych.
Bezpieczeństwo i funkcjonalność użytkowania
Dzięki obecności płyty montażowej ISO 5211 zawór umożliwia łatwą automatyzację i współpracę z siłownikami, a wbudowana blokada zabezpiecza przed przypadkową zmianą położenia. Trzyczęściowa konstrukcja zaworu pozwala na łatwy montaż i konserwację bez konieczności demontażu całej instalacji, co znacząco skraca przerwy serwisowe.
Kluczowe zalety zaworu kulowego Flowmatik BW 1
- Maksymalne ciśnienie robocze do 63 bar, co umożliwia zastosowanie w wymagających instalacjach wysokociśnieniowych.
- Zakres temperatury pracy do +180°C, dzięki czemu sprawdza się w wielu aplikacjach przemysłowych.
- Precyzyjne uszczelnienia NBR i PTFE, które zapewniają pełną szczelność i bezobsługową pracę.
- Możliwość bezpośredniego wspawania w linię rurociągu, eliminując potrzebę stosowania dodatkowych złączek.
- Kompatybilność z przyłączami ISO 5211 umożliwia szybkie zintegrowanie zaworu z systemami automatyki przemysłowej.
Typowe zastosowania zaworu kulowego z płytą ISO 5211
Zawór kulowy Flowmatik BW 1 PN63 doskonale sprawdzi się wszędzie, gdzie wymagana jest wysoka szczelność, odporność na korozję oraz szybka możliwość sterowania ręcznego lub automatycznego. To uniwersalne rozwiązanie do kontroli przepływu w instalacjach przemysłowych, procesowych, magazynowych i technologicznych.
