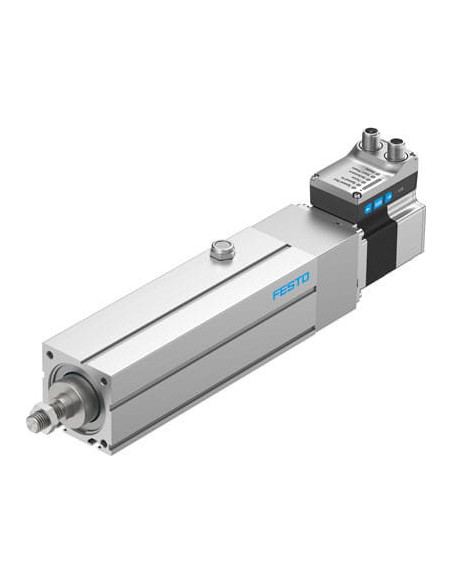

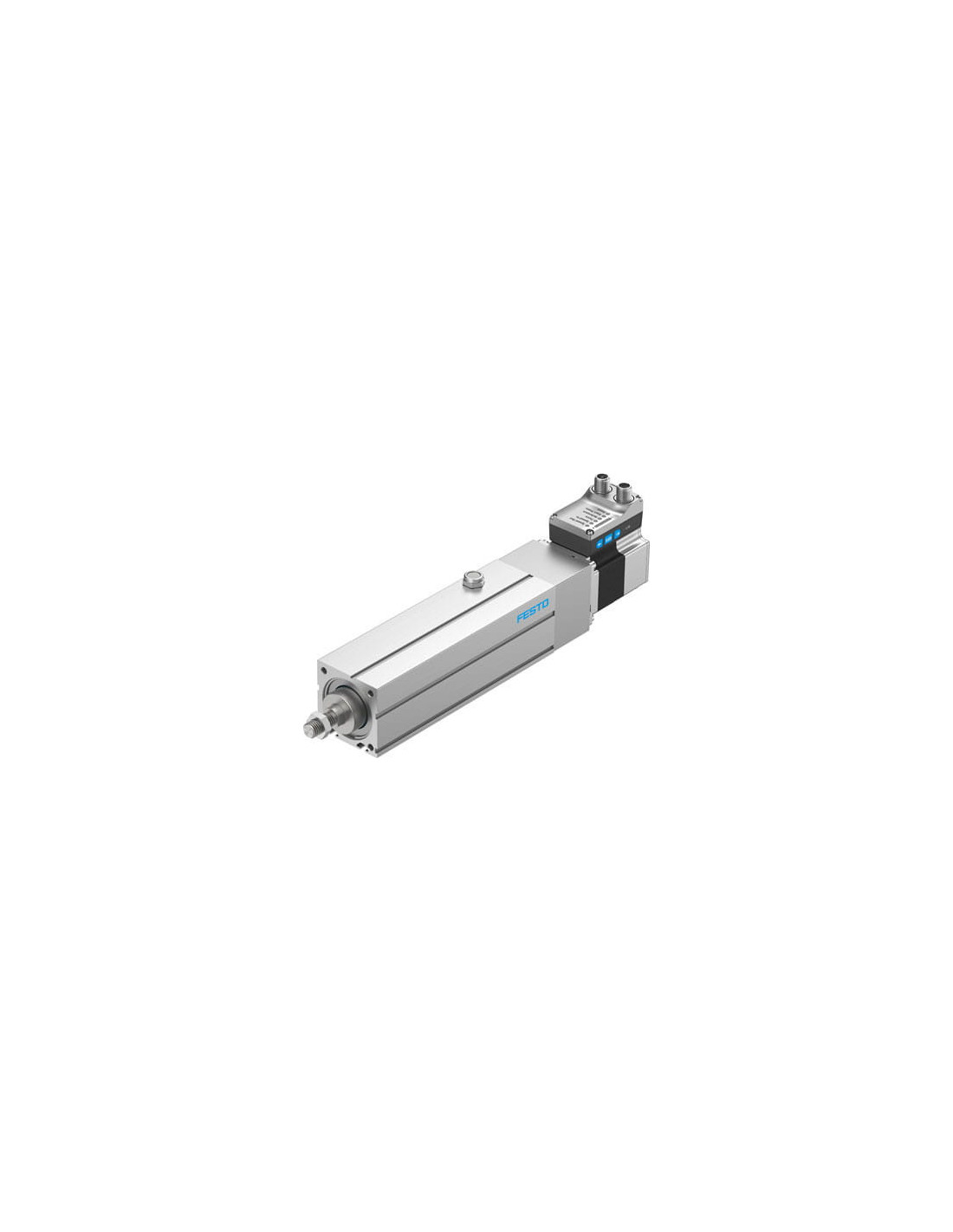

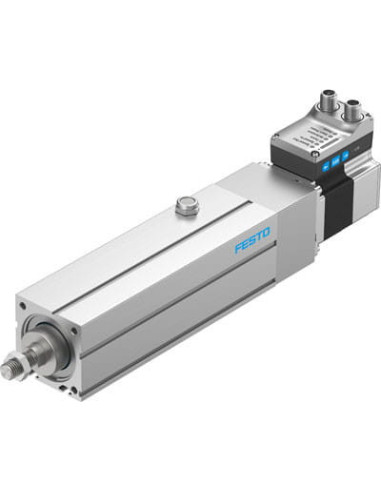

Siłowniki i jednostki elektryczne
| Charakterystyka logicznych wyjść cyfrowych | Bez izolacji galwanicznej, Swobodna konfiguracja |
| Charakterystyka wejścia cyfrowego | w oparciu o IEC 61131-2, typ 1 |
| Charakterystyka wejść logicznych | Swobodna konfiguracja, Bez izolacji galwanicznej |
| Ciężar dodatkowy na 10 mm skoku | od 69 g |
| Ciężar podstawowy dla 0 mm skoku | od 2294 g |
| Czas pracy ciągłej | 100 % |
| Czujnik położenia wirnika | Enkoder absolutny, jednoobrotowy |
| Dodatkowe funkcje | Interfejs użytkownika, Zintegrowane wykrywanie pozycji krańcowej |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 6,5 g |
| Dopuszczalne wahania napięcia | +/- 15 % |
| Dopuszczenie | RCM Mark |
| Gwint na tłoczysku | M12x1,25 |
| Interfejs do parametryzacji | Interfejs użytkownika, IO-Link |
| Interfejs logiczny, liczba pinów/żył | od 8 |
| Interfejs logiczny, rodzaj przyłącza | Wtyczka |
| Interfejs logiczny, technologia przyłączy | M12x1, typ A zgodnie z EN 61076-2-101 |
| IO-Link, liczba portów | 1 |
| IO-Link, minimalny czas cyklu | 1 ms |
| IO-Link, obsługa trybu SIO | Tak |
| IO-Link, process data content IN | 1 bit (State Move), 1 bit (State in), 1 bit (State out), 1 bit (State Device) |
| IO-Link, process data content OUT | 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error) |
| IO-Link, process data width IN | 2 Byte |
| IO-Link, process data width OUT | 2 Byte |
| IO-Link, protokół | Device V 1.1 |
| IO-Link, Service data contents IN | 32 bit Force, 32 bit Position, 32 bit Speed |
| IO-Link, tryb komunikacji | COM3 (230.4 kbd) |
| IO-Link, typ portu | A |
| IO-Link, wymagana pamięć danych | od 500 Byte |
| Klasa izolacji | B |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Siłownik elektryczny, Z śrubą toczną, Z zintegrowanym napędem |
| Liczba logicznych wejść cyfrowych | od 2 |
| Liczba logicznych wyjść cyfrowych 24V DC | od 2 |
| Luz rewersyjny | od 100 µm |
| Maks. długość kabla | 20 m przy pracy w trybie IO-Link, 15 m, wyjścia, 15 m, wejścia |
| Maks. moment Mx | od 0 Nm |
| Maks. moment My | od 6,4 Nm |
| Maks. moment Mz | od 6,4 Nm |
| Maks. odch. kąta obrotu tłoczyska +/- | od 1 deg |
| Maks. pobór prądu | od 5300 mA |
| Maks. prąd logicznych wyjść cyfrowych | od 100 mA |
| Maks. prędkość | od 0,22 m/s |
| Maks. przyspieszenie | od 5 m/s2 |
| Maks. siła posuwu Fx | od 375 N |
| Maks. siła promieniowa na wałku napędowym | od 230 N |
| Materiał nakrętki śrubowej | Stal |
| Materiał obudowy | Gładko anodowany stop aluminium |
| Materiał śruby | Stalowe rolki prowadzące |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Napięcie nominalne DC | od 24 V |
| Obwód logiczny wejść | PNP, NPN (obciążenie zwierane do minusa) |
| Obwód logiczny, wyjścia | NPN (obciążenie zwierane do minusa), PNP |
| Odporność na wibracje | Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 |
| Powtarzalność | ±0,02 mm |
| Pozycja wyjściowa | Stały zderzak – blok ujemny, Stały zderzak – blok dodatni, Czujnik referencyjny |
| Pozycja zabudowy | Dowolna |
| Prąd nominalny | od 5,3 A |
| Przemieszczana masa własna przy 0 mm skoku | od 305 g |
| Rozdzielczość czujnika położenia wirnika | od 16 Bit |
| Skok | od 100 mm |
| Skok śruby | od 12 mm/U |
| Sposób montażu | Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Stopień ochrony | IP40 |
| Średnica śruby | od 12 mm |
| Temperatura otoczenia | 0 - 50 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Typ silnika | Silnik skokowy |
| Typ śruby | Śruba toczna |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Uwaga odnośnie temperatury otoczenia | Przy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K. |
| Waga produktu | od 2984 g |
| Wartość obciążenia użytecznego, w poziomie | od 56 kg |
| Wartość odniesienia dla obciążenia roboczego w pionie | od 18 kg |
| Wielkość | 60 |
| Wskaźnik stanu gotowości | LED |
| Wyświetlacz | LED |
| Względna wilgotność powietrza | 0 - 90 %, Bez kondensacji |
| Zabezpieczenie przed obrotem/prowadzenie | Z prowadzeniem ślizgowym |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zakres roboczy wejść logicznych | od 24 V |
| Zapas skoku | od 0 mm |
| Zasada pomiaru czujnika położenia wirnika | Magnetyczny |
| Zasilanie napięciem, liczba pinów/żył | od 4 |
| Zasilanie, technologia podłączenia | M12x1, kodowanie T wg EN 61076-2-111 |
| Zasilanie, typ podłączenia | Wtyczka |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |
