Dane techniczne
| Budowa kabla | 31 żył, odległość 0,5 mm |
| Charakterystyka kabla | dla dynamicznych aplikacji |
| Długość kabla | od 0,2 m |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Kolor obudowy | Czarny |
| Kolor powłoki kabla | Szary |
| Liczba podłączeń/rozłączeń | od 30 |
| Materiał obudowy | PA |
| Materiał powłoki kabla | PET |
| Materiał styków elektrycznych | Stop miedzi, ocynkowany |
| Nominalne napięcie robocze DC | od 24 V |
| Nominalny przekrój przewodu | od 0,0105 mm2 |
| Obciążalność prądowa przy 40°C | od 0,5 A |
| Odporność na piki napięcia | od 0,25 kV |
| Oznaczenie kabla | Bez uchwytu tabliczki opisowej |
| Podłączenie elektryczne 1, funkcja | Field device side |
| Podłączenie elektryczne 1, konstrukcja | Kątowa |

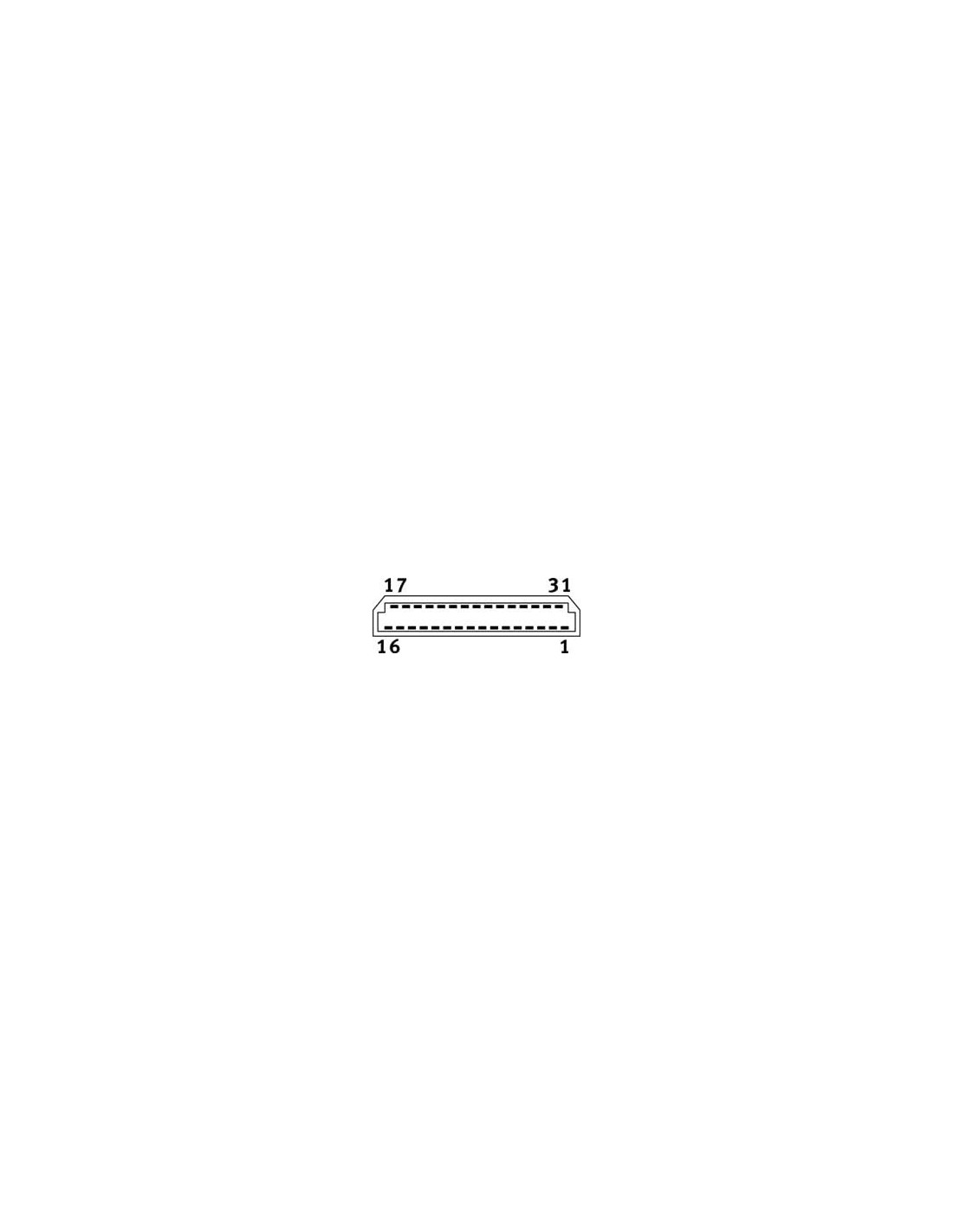

| Podłączenie elektryczne 1, liczba pinów/żył | od 31 |
| Podłączenie elektryczne 1, sposób montażu | Snap-in locking |
| Podłączenie elektryczne 1, technologia podłączenia | Schemat połączeń F1 |
| Podłączenie elektryczne 1, typ podłączenia | Gniazdo wtykowe |
| Podłączenie elektryczne 1, wyprowadzenie kabla | Kątowe |
| Podłączenie elektryczne 1, zajęta liczba pinów/żył | od 31 |
| Podłączenie elektryczne 2, funkcja | Controller side |
| Podłączenie elektryczne 2, konstrukcja | Kątowa |
| Podłączenie elektryczne 2, liczba pinów/żył | od 31 |
| Podłączenie elektryczne 2, sposób montażu | Snap-in locking |
| Podłączenie elektryczne 2, technologia podłączenia | Schemat połączeń F1 |
| Podłączenie elektryczne 2, typ podłączenia | Gniazdo wtykowe |
| Podłączenie elektryczne 2, wyprowadzenie kabla | Kątowe |
| Podłączenie elektryczne 2, zajęta liczba pinów/żył | od 31 |
| Promień gięcia, kabel zainstalowany elastycznie | >= 25 mm mm |
| Promień gięcia, kabel zainstalowany na stałe | od 0 mm |
| Przyłącze elektryczne 1, informacja o kierunku wyprowadzenia kabla | 90° |
| Przyłącze elektryczne 2, uwaga na wyprowadzenie kabla | 90° |
| Stopień ochrony | IP20 |
| Stopień zanieczyszczenia | 1 |
| Temperatura otoczenia | -20 - 75 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -5 - 70 °C |
| Temperatura przechowywania | -25 - 55 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Uwaga dotycząca promienia gięcia, kabel zainstalowany na stałe | Może być zgięty raz |
| Waga produktu | od 11 g |
| Warunki testowania kabla | Warunki testu na zapytanie |
| Zakres napięcia roboczego DC | 0 - 50 V |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą EU RoHS |
| Zwrócić uwagę na stopień ochrony | W stanie zmontowanym |
