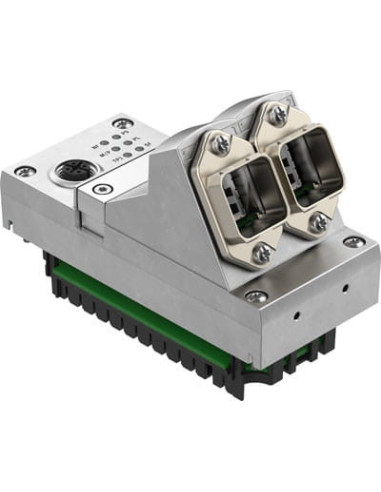

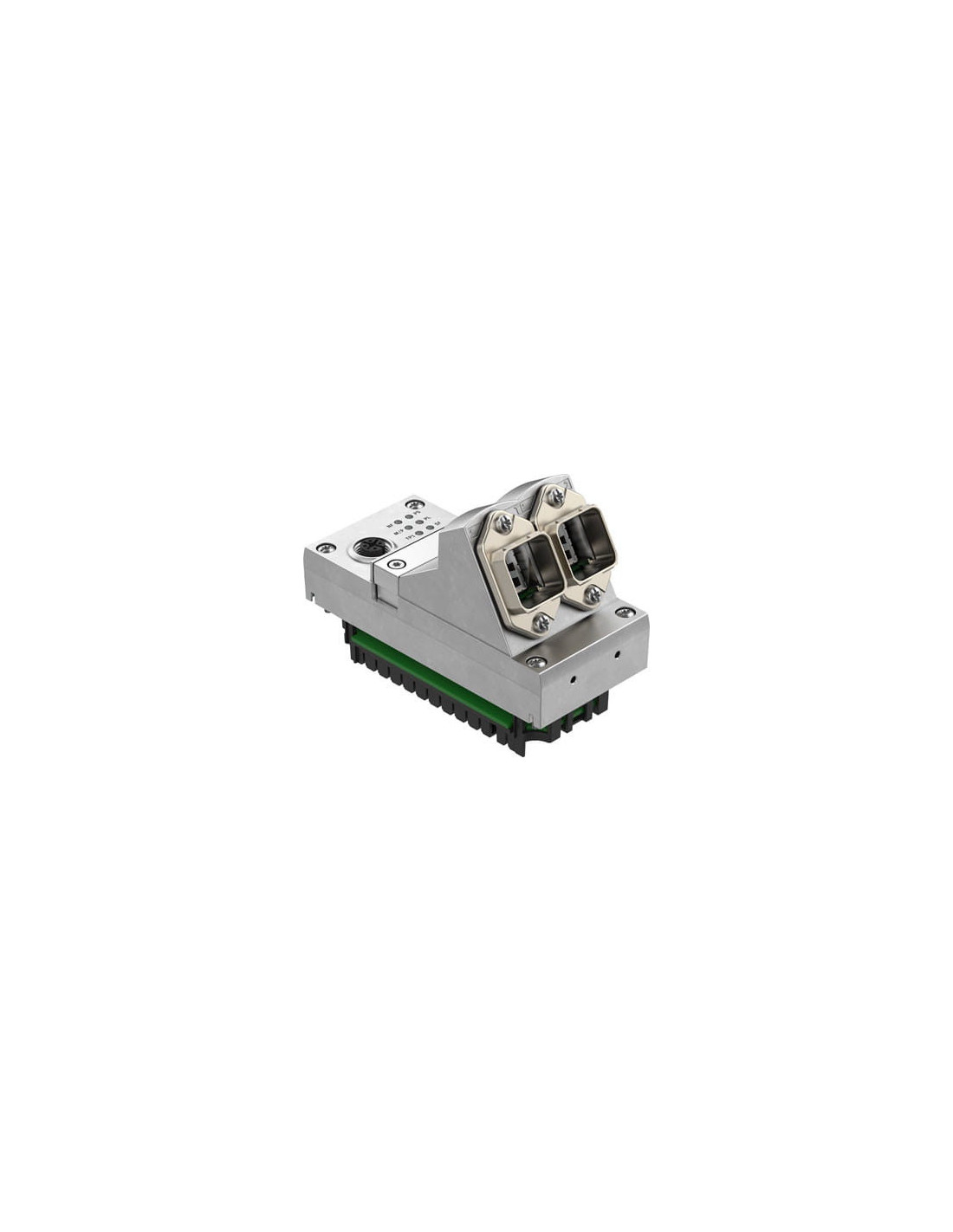

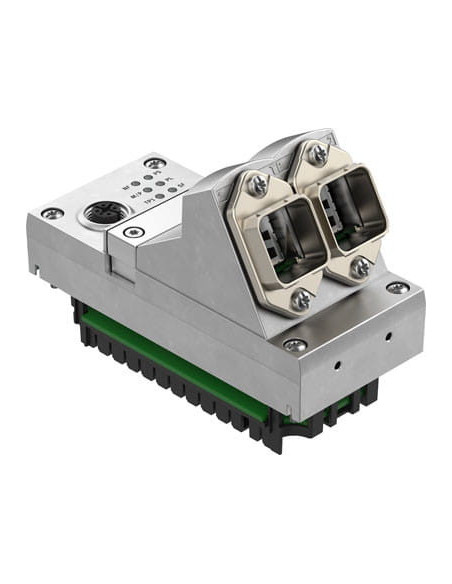

Dane techniczne
| Diagnostyka specyficzna dla urządzenia | Diagnostyka zorientowana na kanał i moduł, Napięcie modułów poniżej wartości nominalnej, Pamięć dla diagnostyki |
| Diody LED specyficzne dla magistrali | M/P: Maintenance/PROFIenergy, TP1: Sieć aktywna Port 1, TP2: Sieć aktywna Port 2, NF: Błąd sieci |
| Diody LED specyficzne dla produktu | PL: Zasilanie dla wyjść, SF: Błąd systemu, M: Modyfikacja, parametryzacja, PS: PS: Zasilanie elektroniki, zasilanie czujników |
| Dodatkowe funkcje | LLDP, MRP, MRPD, PROFIenergy, Fast Start Up (FSU), I&M, Acykliczny dostęp do danych przez Fieldbus, Acykliczny dostęp do danych przez Ethernet, Start-up parametryzacji w normalnym tekście przez fieldbus, Stan systemu może być wyświetlany przy użyciu danych procesowych, Dodatkowy interfejs diagnostyczny do panelu operatorskiego, Diagnostyka zorientowana na kanał przez fieldbus, S2 redundancja systemu |
| Dopuszczenie | RCM Mark |
| Elementy obsługowe | Przełącznik-DIL |
| Interfejs Fieldbus | 2x gniazdo RJ45 Push-pull, AIDA |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Maks. pojemność adresowa dla wejść | od 64 Byte |
| Maks. pojemność adresowa dla wyjść | od 64 Byte |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Nominalne napięcie robocze DC | od 24 V |
| Parametryzacja | Sposób zachowania się diagnostyki, Wymuszanie stanu kanałów, Parametry systemu, Signal-Setup, Reakcja Fail-safe |
| Protokół | PROFINET IRT, PROFINET RT |
| Stopień ochrony | IP65, IP67 |
| Szybkość transmisji | 100 Mbit/s |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 70 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Waga produktu | od 280 g |
| Własny pobór prądu przy napięciu roboczym | Typ. 70 mA |
| Wsparcie dla konfiguracji | Plik GSDML |
| Wymiary B x L x H | 50 mm x 107 mm x 80 mm, (łącznie z blokiem łączącym) |
| Zakres napięcia roboczego DC | 18 - 30 V |
