| Ciśnienie robocze | 10 - 12 bar |
| Ciśnienie rozrywające | od 40 bar |
| Ciśnienie wejściowe 1 | 0 - 13 bar |
| Ciśnienie wejściowe 1 MPa | 0 - 1,3 MPa |
| Dokładność całkowita | 1,1 %FS |
| Dokładność wyjścia analogowego FS | od 1 %FS |
| Dopuszczenie | RCM Mark |

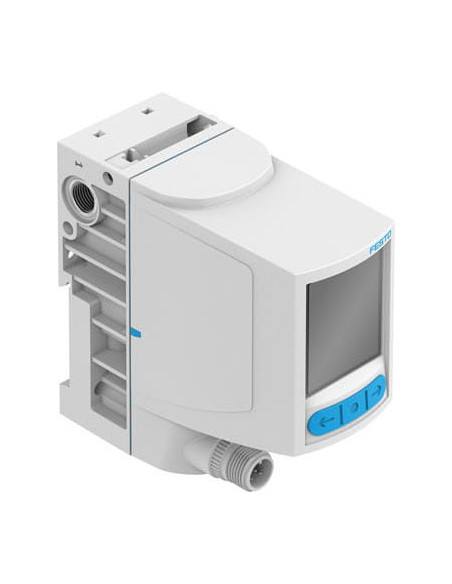

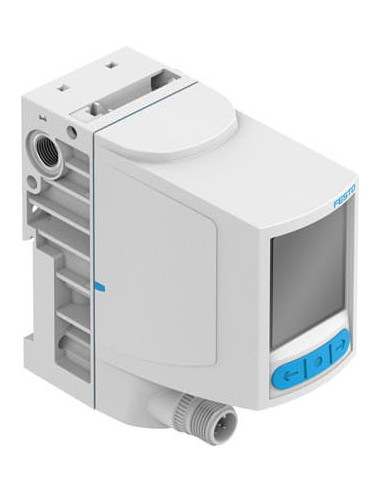

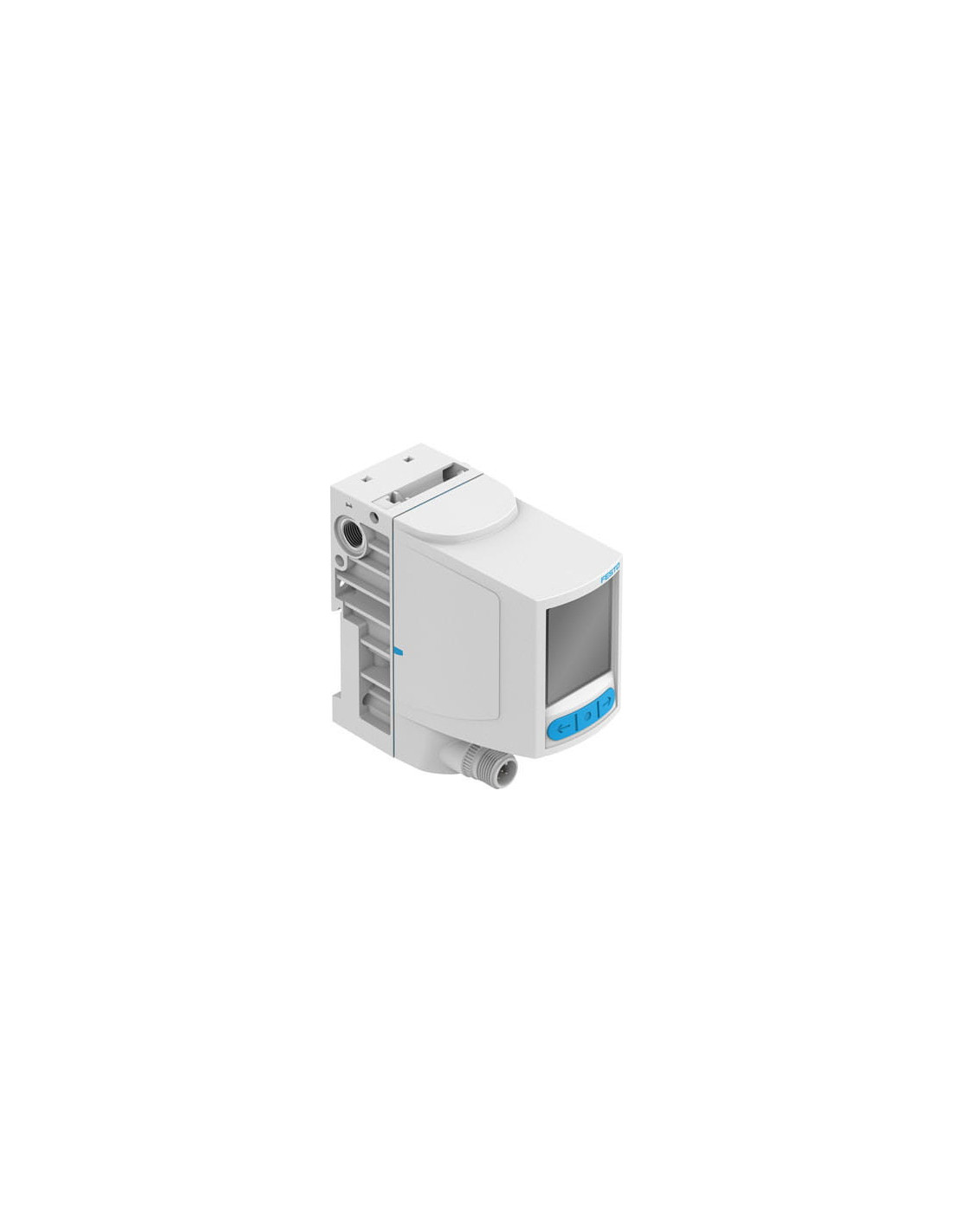

| Funkcja zaworu | 3-drogowy zawór proporcjonalny ciśnienia |
| Histereza | od 0,4 %FS |
| Instrukcje dotyczące bezpieczeństwa | Pozycja bezpieczeństwa VPPI, normalnie zamknięty |
| Instrukcje użytkowe | Produkt nadaje się tylko do celów przemysłowych. W obszarach mieszkalnych konieczne może być podjęcie środków w celu eliminacji zakłóceń radiowych. |
| Kierunek przepływu | Jednokierunkowy |
| Klasa klimatyczna | 3K3 wg EN 60721 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór gniazdowy z sprężyną powrotną |
| Liniowość | od 0,9 %FS |
| Maks. długość kabla | 30 m |
| Maks. moment dokręcający dla złącza | od 8,5 Nm |
| Maks. pobór mocy elektrycznej | od 14,5 W |
| Maks. pobór prądu | od 525 mA |
| Maks. rezystancja obciąż., prąd wyjściowy | od 500 Ohm |
| Materiał obudowy | Wzmocnione PA |
| Materiał uszczelnień | PTFE, HNBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne |
| Nominal altitude of use | |
| Nominalne napięcie robocze DC | od 24 V |
| Normalny przepływ nominalny | od 1400 l/min |
| Normalny przepływ nominalny 2-3 | od 750 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Oporność wejściowa | od 0,3 kOhm |
| Podłączenie elektryczne 1, funkcja | Wejście wartości zadanej, Zasilanie elektryczne, Wyjście wartości rzeczywistej |
| Podłączenie elektryczne 1, liczba pinów/żył | od 5 |
| Podłączenie elektryczne 1, technologia podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Podłączenie elektryczne 1, typ podłączenia | Wtyczka |
| Powtarzalność | od 0,4 %FS |
| Poziom hałasu | od 62,5 dB(A) |
| Poziom mocy akustycznej w odległości 1 m | od 51,9 dB(A) |
| Pozycja zabudowy | Dowolna |
| Prąd nominalny | od 0,15 A |
| Przyłącze elektryczne 1, moment dokręcenia | od 1,5 Nm |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Rodzaj sterowania | Bezpośredni |
| Rodzaj uszczelnienia | Miękkie |
| Rozdzielczość wyświetlacza | 128x160 Pixel |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy szyny montażowej, Z otworem przelotowym dla śruby M4 |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Średnica nominalna dla zasilania | od 5 mm |
| Średnica nominalna odpowietrzenia | od 5 mm |
| Temperatura medium | 0 - 50 °C |
| Temperatura otoczenia | 0 - 50 °C |
| Temperatura przechowywania | -20 - 70 °C |
| Total leakage | od 5 l/h |
| Typ wyświetlacza | Kolorowy TFT |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Niezalecana praca na powietrzu olejonym |
| Waga produktu | od 370 g |
| Wejście wartości zadanej | 4 - 20 mA |
| Wielkość wyświetlacza | 1,77" |
| Współczynnik temperaturowy | od 0,02 %/K |
| Wymiary B x L x H | 42,2 mm x 95,3 mm x 94,3 mm |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Dla wszystkich przyłączy elektrycznych |
| Zakres napięcia roboczego DC | 20,4 - 27,6 V |
| Zakres regulacji ciśnienia | 0 - 10 bar |
| Zakres regulacji ciśnienia MPa | 0 - 1 MPa |
| Zakres wyjściowego sygnału analogowego | 4 - 20 mA |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |
