| Charakterystyka logicznych wyjść cyfrowych | Bez izolacji galwanicznej, Swobodna konfiguracja |
| Charakterystyka wejścia cyfrowego | w oparciu o IEC 61131-2, typ 1 |
| Czas pracy ciągłej | 100 % |
| Czujnik położenia wirnika | Enkoder absolutny, jednoobrotowy |
| Dodatkowe funkcje | Zintegrowane wykrywanie pozycji krańcowej, Interfejs użytkownika |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 0,31 g |
| Dopuszczalne wahania napięcia | +/- 15 % |
| Dopuszczenie | RCM Mark |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 3770 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 4190 mm4 |
| Interfejs do parametryzacji | Interfejs użytkownika, IO-Link |
| IO-Link, obsługa trybu SIO | Tak |
| Klasa izolacji | B |
| Klasa ochrony | III |

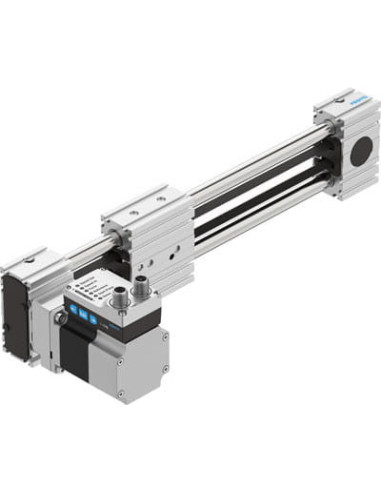

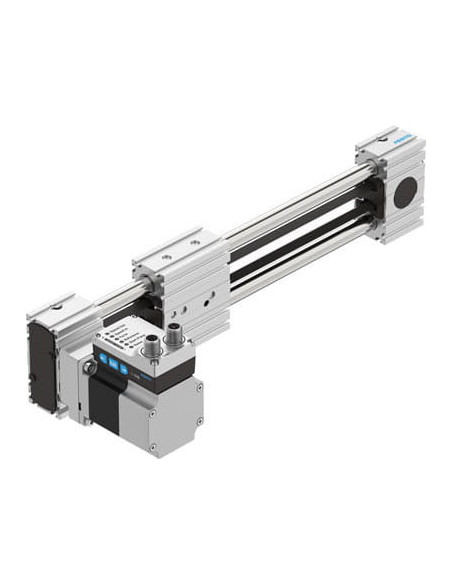

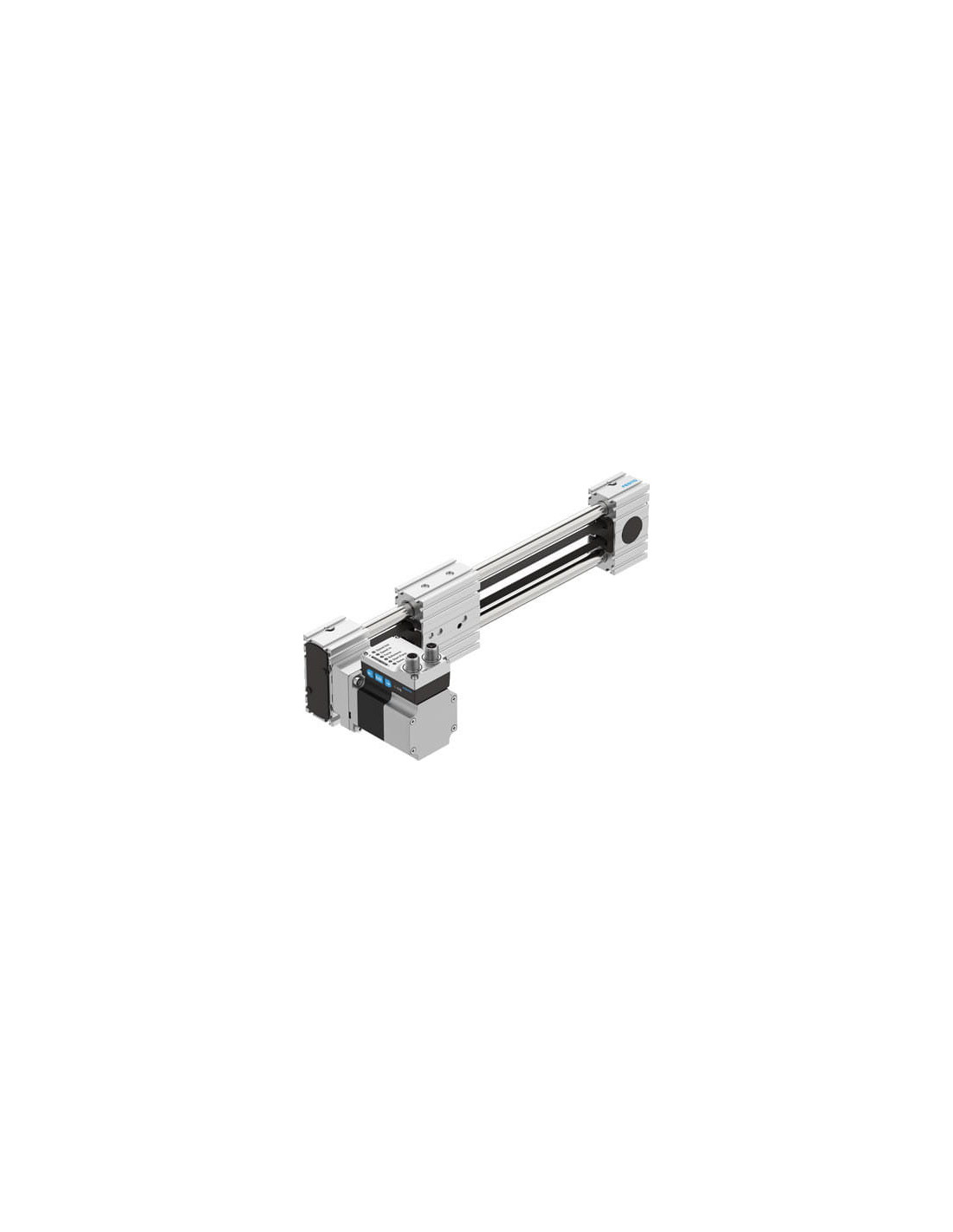

| Konstrukcja | Elektromechaniczny napęd liniowy, Z paskiem zębatym, Z zintegrowanym napędem |
| Liczba logicznych wejść cyfrowych | od 2 |
| Liczba logicznych wyjść cyfrowych 24V DC | od 2 |
| Maks. pobór prądu | od 5300 mA |
| Maks. prąd logicznych wyjść cyfrowych | od 100 mA |
| Maks. prędkość | od 1,2 m/s |
| Maks. przyspieszenie | od 8,5 m/s2 |
| Maks. siła Fy | od 50 N |
| Maks. siła Fz | od 50 N |
| Maks. siła posuwu Fx | od 50 N |
| Materiał elementu mocującego pasek zębaty | Brąz berylowy |
| Materiał paska zębatego | Polichloropren z kordem z włókna szklanego i powłoką nylonową |
| Materiał profilu | Stop aluminium, anodowany |
| Materiał wózka | Stop aluminium, anodowany |
| Monitoring temperatury | Zintegrowany precyzyjny czujnik temperatury CMOS z wyjściem analogowym, Wyłączenie przy przekroczeniu temperatury |
| Napięcie nominalne DC | od 24 V |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Podział paska zębatego | od 2 mm |
| Powtarzalność | ±0,1 mm |
| Pozycja wyjściowa | Stały zderzak – blok ujemny, Stały zderzak – blok dodatni |
| Pozycja zabudowy | Pozioma |
| Prąd nominalny | od 5,3 A |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Rozdzielczość czujnika położenia wirnika | od 16 Bit |
| Skok roboczy | od 300 mm |
| Stała posuwu | od 58 mm/U |
| Stopień ochrony | IP20 |
| Sygnalizacja położenia | Przy pomocy czujników, Enkoder silnika |
| Średnica efektywna zębnika napędu | od 18,46 mm |
| Temperatura otoczenia | 0 - 50 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Typ silnika | Silnik skokowy |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Uwaga odnośnie temperatury otoczenia | Przy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K. |
| Waga produktu | od 3240 g |
| Wartość obciążenia użytecznego, w poziomie | od 2,8 kg |
| Wielkość | 35 |
| Wskaźnik stanu gotowości | LED |
| Wyświetlacz | LED |
| Względna wilgotność powietrza | 0 - 90 % |
| Zakładana żywotność | od 5000 km |
| Zakres roboczy wejść logicznych | od 24 V |
| Zasada pomiaru czujnika położenia wirnika | Magnetyczny |
| Zasilanie napięciem, liczba pinów/żył | od 4 |
| Zasilanie, technologia podłączenia | M12x1, kodowanie T wg EN 61076-2-111 |
| Zasilanie, typ podłączenia | Wtyczka |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |
