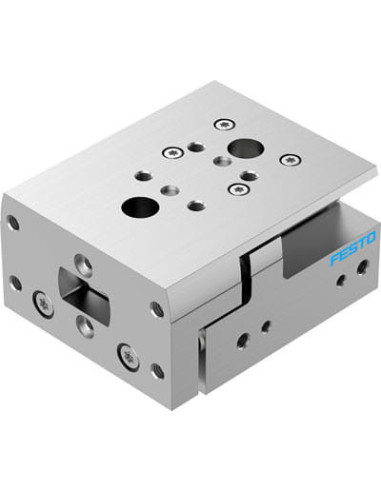

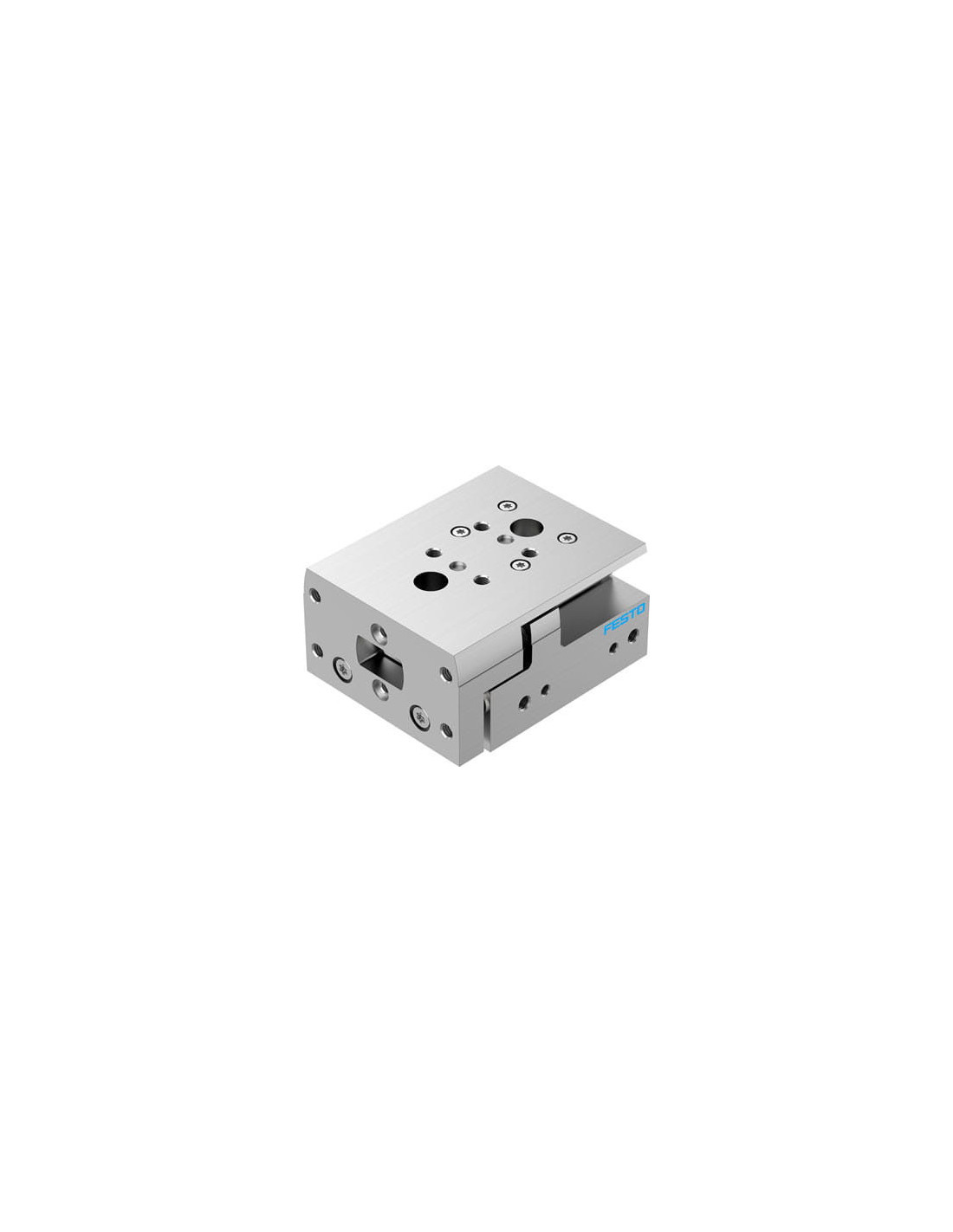

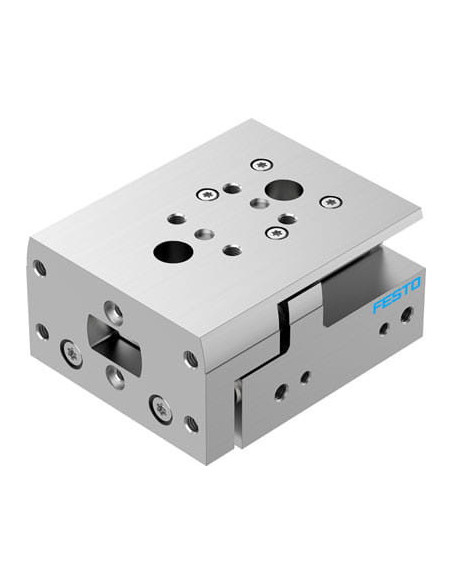

Dane techniczne
| Amortyzacja | Amortyzacja elastomerowa, z obu stron, bez regulacji skoku |
| Ciśnienie robocze | 1 - 8 bar |
| Ciśnienie robocze MPa | 0,1 - 0,8 MPa |
| Długość amortyzacji | od 0,8 mm |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Z płytka spinającą, Tłoczyskowy, Dwa tłoki, Wózek |
| Maks. energia uderzenia w położeniach końcowych | od 0,15 J |
| Maks. moment Mx | od 11,3 Nm |
| Maks. moment My | od 7 Nm |
| Maks. moment Mz | od 7 Nm |
| Maks. prędkość | od 0,5 m/s |
| Maks. siła Fy | od 840 N |
| Maks. siła Fz | od 840 N |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał prowadnicy | POM, TPE-E, Stal wysokostopowa |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | HNBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Powtarzalność | |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna | od 256 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 20 mm |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 16 mm |
| Temperatura otoczenia | -10 - 60 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 241 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 207 N |
| Tryb pracy | Dwustronnego działania |
| Tryb pracy jednostki napędowej | Z płytka spinającą |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 482 g |
