Dane techniczne
| Certyfikat | UL E232949 |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Funkcja elementu przełączającego | NPN, dark switching, PNP, light switching, Można przełączyć na |
| Funkcja timera | Przez IO-Link® |
| Histereza | od 21 mm |
| IO-Link, function classes | Teach channel, Diagnostyka, Identyfikacja, Process Data Variable (PDV), Switching signal channel (SSC) |
| IO-Link, minimalny czas cyklu | 2,3 ms |
| IO-Link, obsługa trybu SIO | Tak |
| IO-Link, process data content IN | 1 bit SSC (Switching Signal) |
| IO-Link, process data content OUT | 1 bit (Emitter disable), 1 bit (Hold) |
| IO-Link, process data width IN | 1 bit |
| IO-Link, process data width OUT | 2 bit |
| IO-Link, profil | Smart sensor profile |
| IO-Link, protokół | Device V 1.1 |
| IO-Link, tryb komunikacji | COM2 (38,4 kBaud) |
| IO-Link, typ portu | A |
| IO-Link, wymagana pamięć danych | od 2000 Byte |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Kształt | Konstrukcja blokowa |
| Maks. częstotliwość przełączania | od 500 Hz |
| Maks. prąd wyjściowy | od 100 mA |
| Maks. różnica w czerni i bieli | od 15 % |
| Maks. średnica plamki świetlnej | 20 mm przy zakresie wykrywania 350 mm |
| Materiał obudowy | PC, PMMA |
| Materiał odniesienia | Standardowy biały 90%, 100x100 mm |
| Materiał styków elektrycznych | Mosiądz pozłacany |
| Metoda detekcji | Czujnik optyczny odbiciowy z wytłumieniem tła |
| Minimalna średnica obiektu | od 10 mm |
| Moment dokręcenia | od 0,8 Nm |
| Napięcie przebicia izolacji | od 500 V |
| Odporność na piki napięcia | od 1 kV |
| Opcje ustawień | Potencjometr, IO-Link, Teach-In |

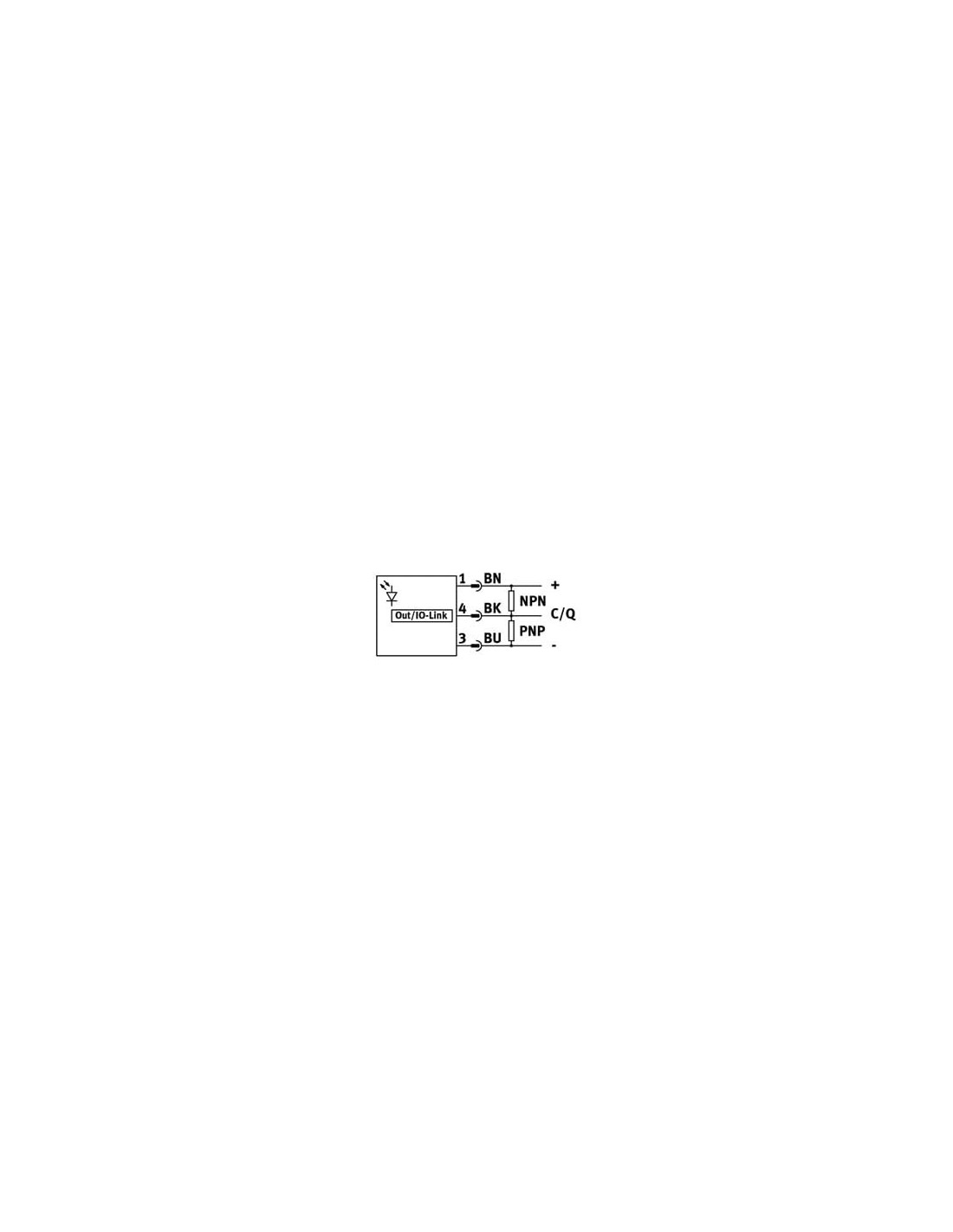

| Podłączenie elektryczne 1, liczba pinów/żył | od 3 |
| Podłączenie elektryczne 1, sposób montażu | Screw lock |
| Podłączenie elektryczne 1, technologia podłączenia | M8x1, kodowanie A zgodnie z EN 61076-2-104 |
| Podłączenie elektryczne 1, typ podłączenia | Wtyczka |
| Pozycja zabudowy | Dowolna |
| Prąd jałowy | od 25 mA |
| Protokół | IO-Link |
| Rodzaj światła | Czerwony, LED |
| Spadek napięcia | 0 - 1,5 V |
| Sposób montażu | Z przelotowym otworem dla śruby M3 |
| Sposób pomiaru | Optoelektroniczny |
| Stopień ochrony | IP65, IP67, IP69K |
| Stopień zanieczyszczenia | 3 |
| Temperatura otoczenia | -40 - 60 °C |
| Tętnienie resztkowe | 10 % |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 10 g |
| Wskaźnik stanu gotowości | Zielona dioda LED |
| Wskaźnik stanu przełączania | Żółta dioda LED |
| Wyjście dwustanowe | Push-pull |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Obwód impulsowy |
| Zakres napięcia roboczego DC | 10 - 30 V |
| Zakres nastawy dolnej granicy | od 25 mm |
| Zakres nastawy górnej granicy | od 350 mm |
| Zasięg | 5 - 350 mm |
| Zgodność z normą | EN 60947-5-2 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
