Dane techniczne
| Ciężar dodatkowy na 10 mm skoku | od 43 g |
| Ciężar podstawowy dla 0 mm skoku | od 1775 g |
| Czas pracy ciągłej | 100 % |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 441000 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 542000 mm4 |

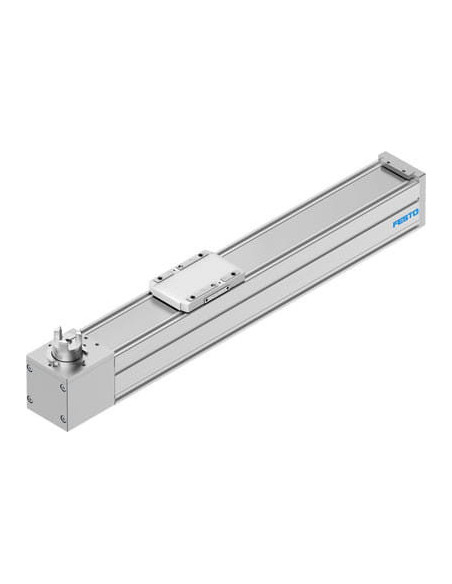

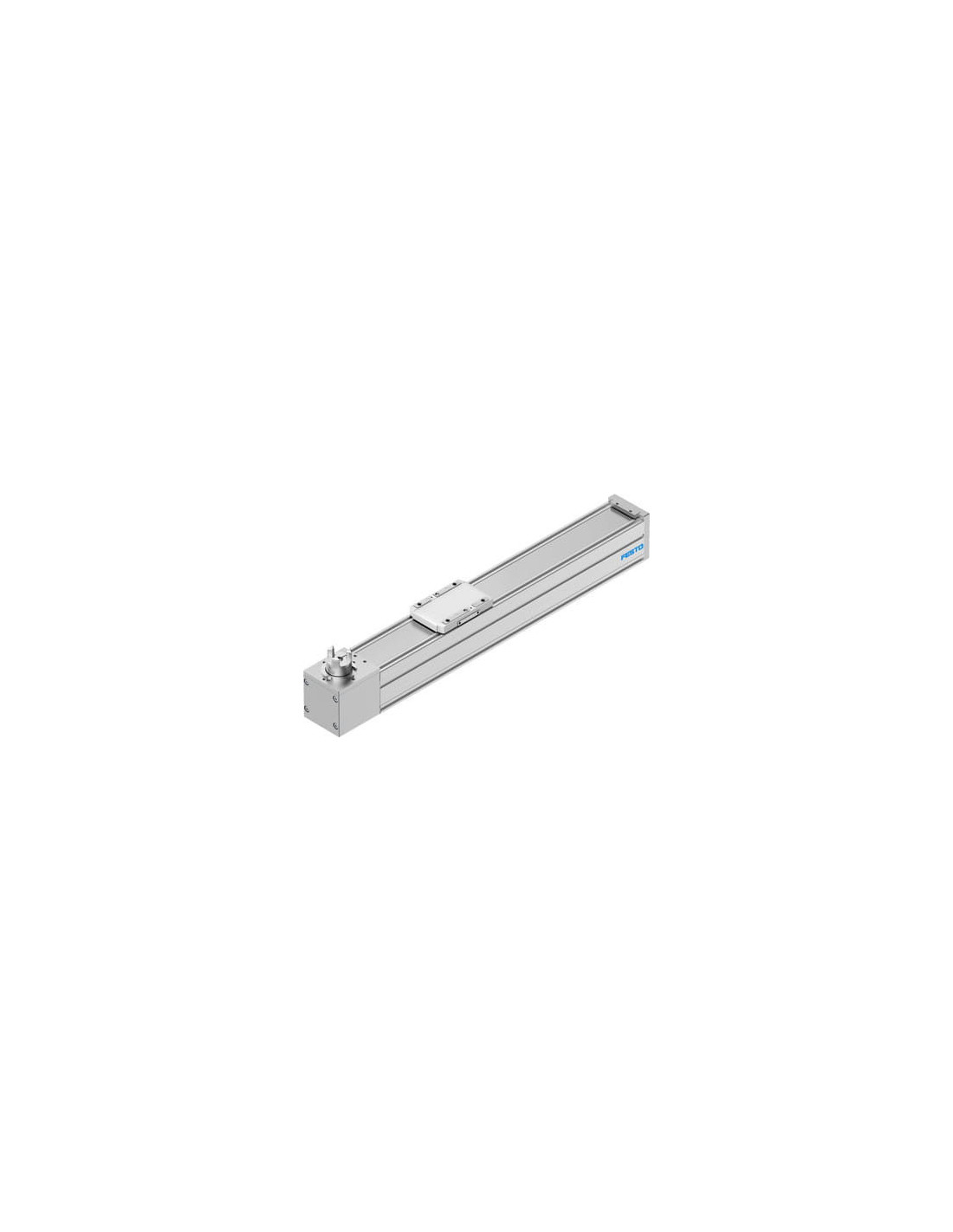

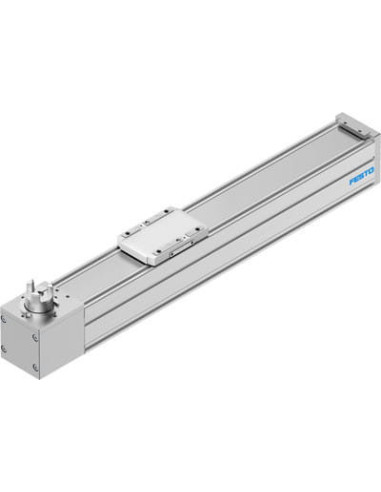

| Konstrukcja | Elektromechaniczny napęd liniowy, Z paskiem zębatym |
| Maks. moment Mx | od 29,1 Nm |
| Maks. moment My | od 31,8 Nm |
| Maks. moment Mz | od 31,8 Nm |
| Maks. moment napędu | od 1,49 Nm |
| Maks. prędkość | od 1,5 m/s |
| Maks. przyspieszenie | od 15 m/s2 |
| Maks. siła Fy | od 600 N |
| Maks. siła Fz | od 1800 N |
| Maks. siła posuwu Fx | od 120 N |
| Masowy moment bezwładności JH na metr skoku | od 0,0851 kgcm2 |
| Masowy moment bezwładności JL na kg obciążenia roboczego | od 1,5411 kgcm2 |
| Masowy moment bezwładności JO | od 0,8804 kgcm2 |
| Materiał paska zębatego | Polichloropren z włóknem szklanym |
| Materiał pokrywy końcowej | Odlew ciśnieniowy, aluminiowy, malowany |
| Materiał profilu | Stop aluminium, anodowany |
| Materiał prowadnicy | Stal ulepszana cieplnie |
| Materiał wózka | Aluminium-odlew ciśnieniowy |
| Podział paska zębatego | od 3 mm |
| Powtarzalność | ±0,1 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna | od 482 g |
| Przemieszczana masa własna przy 0 mm skoku | od 482 g |
| Skok roboczy | od 300 mm |
| Skręcający moment bezwładności It | od 29800 mm4 |
| Stała posuwu | od 78 mm/U |
| Stopień ochrony | IP40 |
| Średnica efektywna zębnika napędu | od 24,83 mm |
| Temperatura otoczenia | 0 - 50 °C |
| Typ silnika | Silnik skokowy, Silnik serwo |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 3050 g |
| Wielkość | 60 |
| Zapas skoku | od 0 mm |
