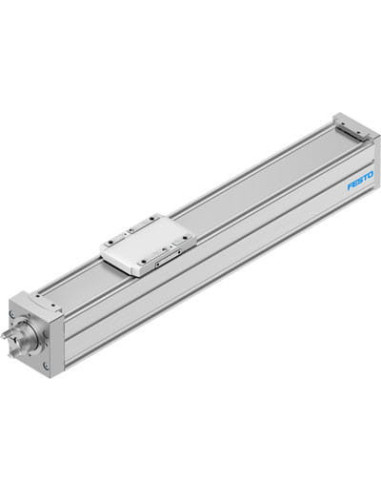

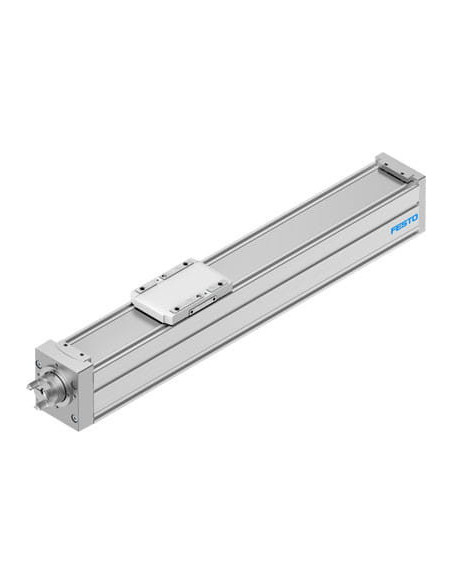

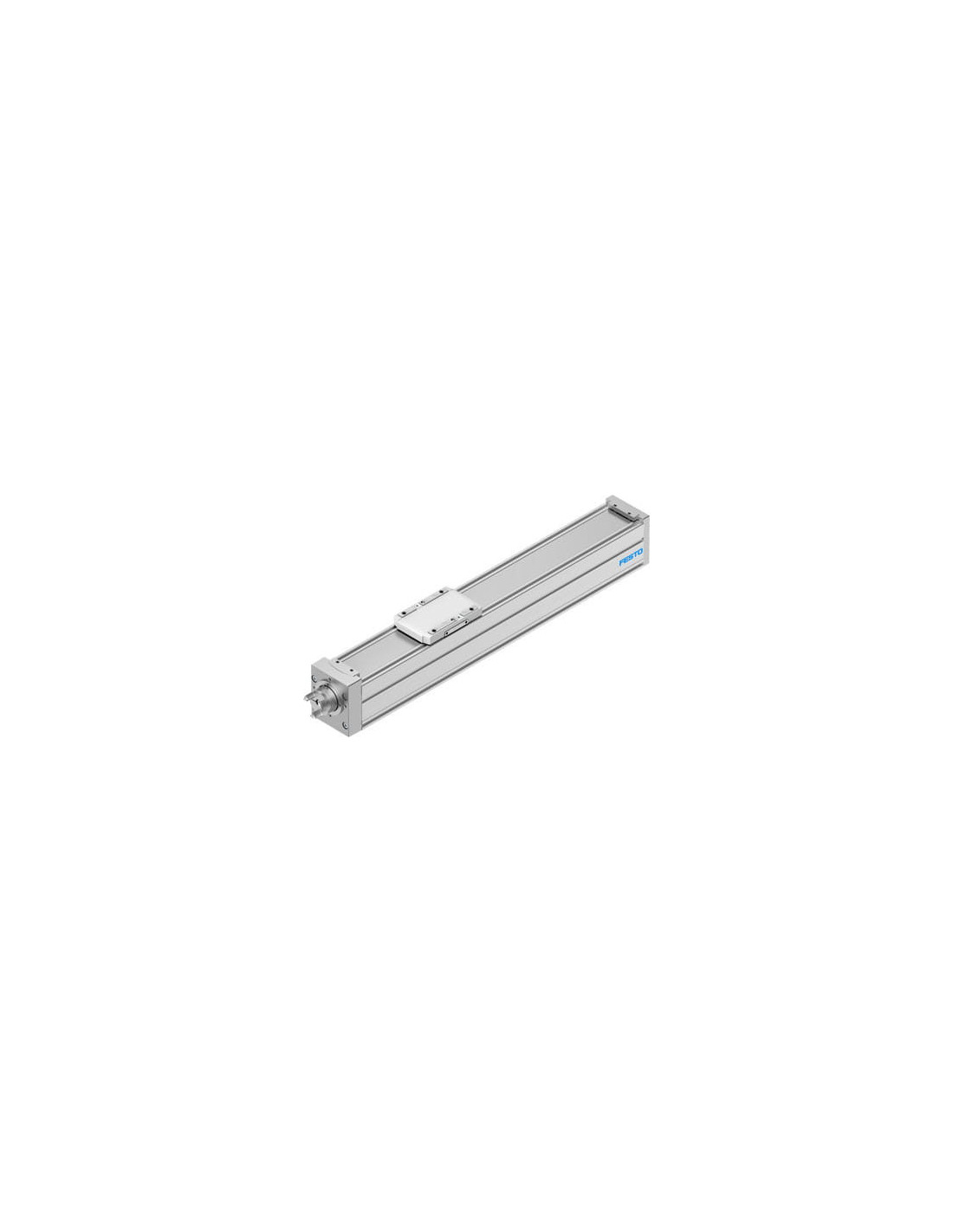

Dane techniczne
| Ciężar dodatkowy na 10 mm skoku | od 51 g |
| Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 2208 N |
| Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 6624 N |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 441000 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 542000 mm4 |
| Konstrukcja | Elektromechaniczny napęd liniowy, mit Kugelumlaufspindel |
| Maks. moment Mx | od 29,1 Nm |
| Maks. moment My | od 31,8 Nm |
| Maks. moment Mz | od 31,8 Nm |
| Maks. prędkość | od 0,8 m/s |
| Maks. przyspieszenie | od 15 m/s2 |
| Maks. siła Fy | od 600 N |
| Maks. siła Fz | od 1800 N |
| Maks. siła posuwu Fx | od 200 N |
| Masowy moment bezwładności JH na metr skoku | od 0,10779 kgcm2 |
| Masowy moment bezwładności JL na kg obciążenia roboczego | od 0,036476 kgcm2 |
| Masowy moment bezwładności JO | od 0,02235 kgcm2 |
| Materiał pokrywy końcowej | Odlew ciśnieniowy, aluminiowy, malowany |
| Materiał profilu | Stop aluminium, anodowany |
| Materiał prowadnicy | Stal |
| Materiał wózka | Aluminium-odlew ciśnieniowy |
| Mx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 107 Nm |
| My przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 117 Nm |
| Mz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 117 Nm |
| Powtarzalność | ±0,01 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna | od 525 g |
| Skok roboczy | od 300 mm |
| Skok śruby | od 12 mm/U |
| Skręcający moment bezwładności It | od 29800 mm4 |
| Stała posuwu | od 12 mm/U |
| Stopień ochrony | IP40 |
| Średnica śruby | od 12 mm |
| Temperatura otoczenia | 0 - 50 °C |
| Typ silnika | Silnik skokowy, Silnik serwo |
| Typ śruby | Śruba toczna |
| Ugięcie dynamiczne (ruchome obciążenie) | 0,05% długości napędu, maks. 0,5 mm |
| Ugięcie statyczne (obciążenie w stanie spoczynku) | 0.1% długości napędu |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Wielkość | 60 |
| Zapas skoku | od 0 mm |
