Dane techniczne
| Ciężar dodatkowy na 10 mm skoku | od 46,5 g |
| Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 9200 N |
| Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 11224 N |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 310076 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 977000 mm4 |

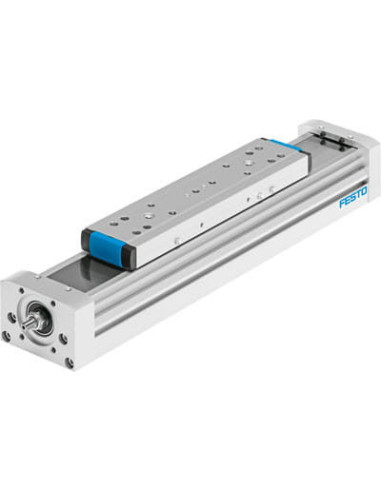

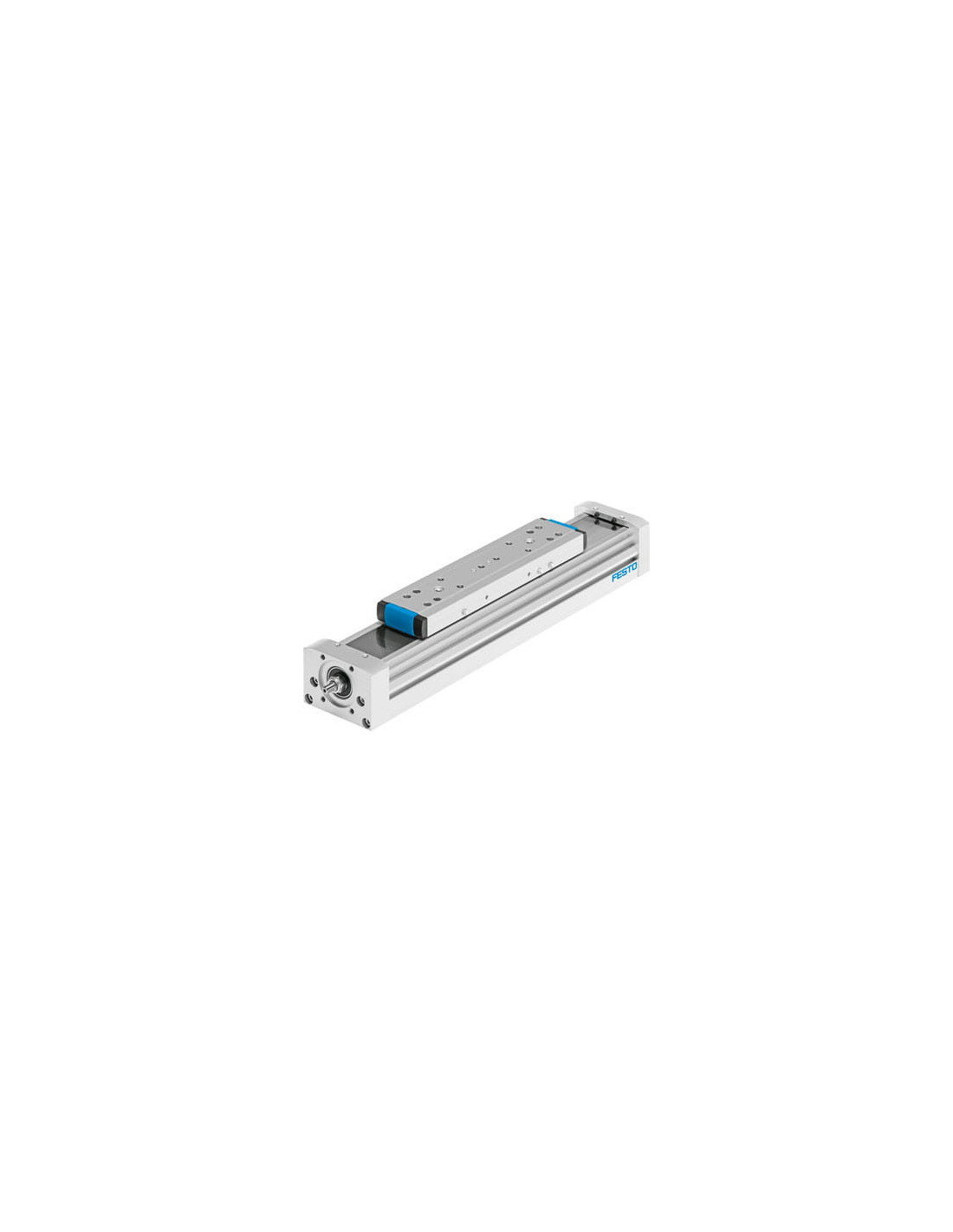

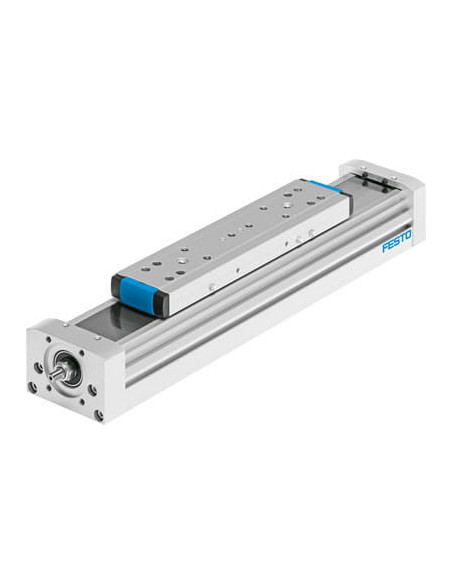

| Konstrukcja | Elektromechaniczny napęd liniowy, mit Kugelumlaufspindel |
| Maks. moment Mx | od 36 Nm |
| Maks. moment My | od 228 Nm |
| Maks. moment Mz | od 228 Nm |
| Maks. prędkość | od 1 m/s |
| Maks. przyspieszenie | od 15 m/s2 |
| Maks. siła Fy | od 2500 N |
| Maks. siła Fz | od 3050 N |
| Maks. siła posuwu Fx | od 1600 N |
| Masowy moment bezwładności JH na metr skoku | od 0,346 kgcm2 |
| Masowy moment bezwładności JL na kg obciążenia roboczego | od 0,1013 kgcm2 |
| Masowy moment bezwładności JO | od 0,097 kgcm2 |
| Materiał pokrywy końcowej | Anodowanie, Stop aluminium |
| Materiał profilu | Stop aluminium, Anodowanie |
| Materiał prowadnicy | Stal |
| Materiał wózka | Stop aluminium, Anodowanie |
| Mx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 132 Nm |
| My przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 839 Nm |
| Mz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 839 Nm |
| Powtarzalność | ±0,02 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna | od 1370 g |
| Skok roboczy | od 800 mm |
| Skok śruby | od 20 mm/U |
| Skręcający moment bezwładności It | od 67300 mm4 |
| Stała posuwu | od 20 mm/U |
| Stopień ochrony | IP40 |
| Średnica śruby | od 15 mm |
| Temperatura otoczenia | -10 - 60 °C |
| Typ silnika | Silnik skokowy, Silnik serwo |
| Typ śruby | Śruba pociągowa toczna |
| Ugięcie dynamiczne (ruchome obciążenie) | 0,05% długości napędu, maks. 0,5 mm |
| Ugięcie statyczne (obciążenie w stanie spoczynku) | 0.1% długości napędu |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Wielkość | 80 |
| Zapas skoku | od 0 mm |
