Dane techniczne
| Bezpieczeństwo żywności | Patrz dodatkowe informacje materiałowe |
| Charakterystyka cewki | 24 V DC: 1,8 W |
| Ciśnienie robocze | 3,5 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 130 ms |
| Czas przełączania przy wyłączaniu | od 40 ms |
| Dopuszczalne wahania napięcia | +10 % / -15 % |
| Dopuszczenie | RCM Mark |
| Funkcja bezpieczeństwa | Odpowietrzenie, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) |
| Funkcja odpowietrzenia | Bez możliwości dławienia |

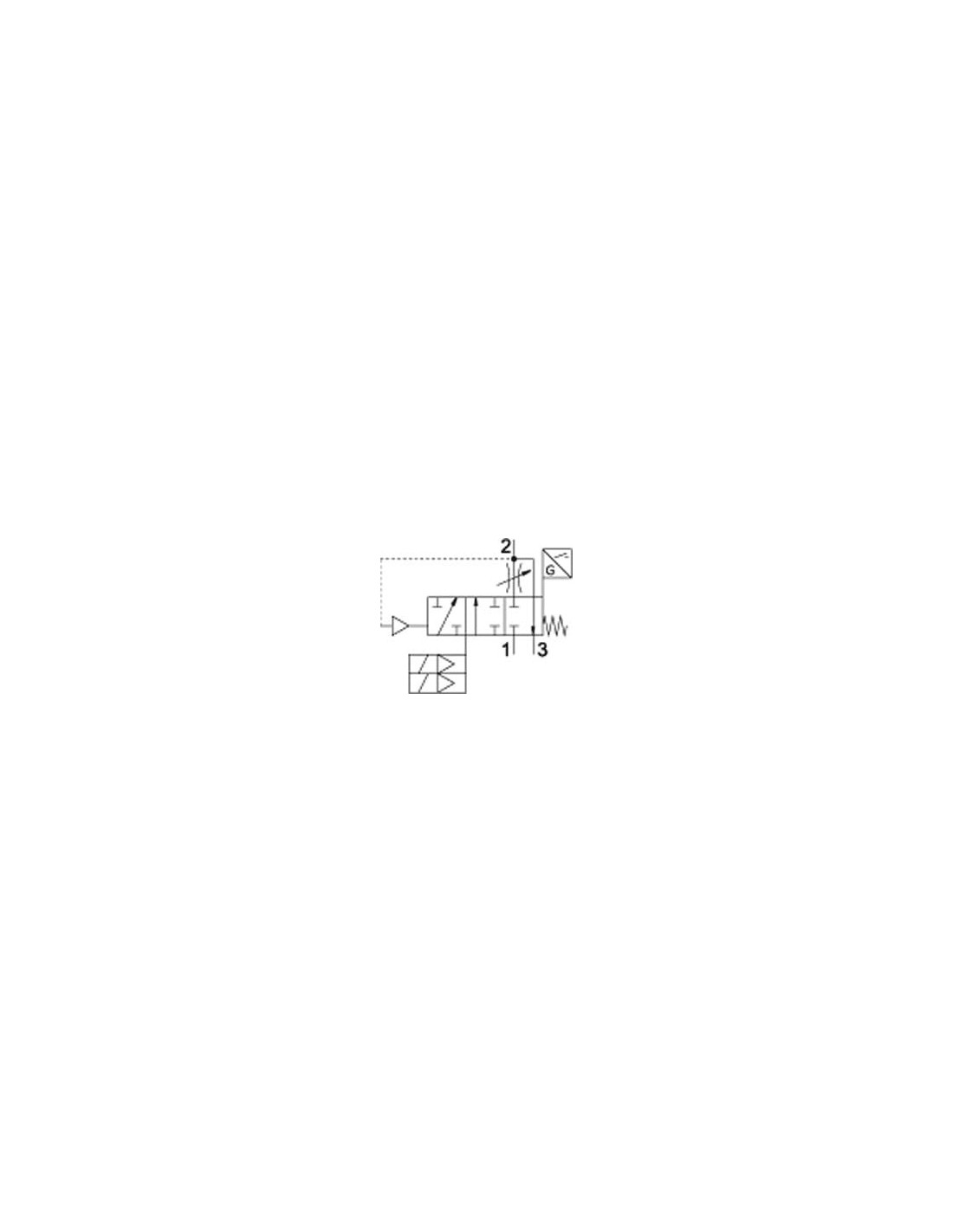

| Funkcja zaworu | Funkcja wolnego narastania ciśnienia, 3/2 zamknięty, monostabilny |
| Kanały bez przekrycia | Brak |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór gniazdowy |
| Maks. częstotliwość przełączania | od 1 Hz |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalne napięcie robocze DC | od 24 V |
| Normalny przepływ nominalny | od 4300 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Performance Level (PL) | Odpowietrzenie/Kategoria 3, Poziom zapewnienia bezpieczeństwa d, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) / kategoria 3, Poziom zapewnienia bezpieczeństwa ed |
| Pomocnicze ręczne uruchamianie | Brak |
| Poziom ciśnienia akustycznego | od 75 dB(A) |
| Pozycja zabudowy | Dowolna |
| Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803, 2-pin, Wg EN 175301-803, 2x wtyczka |
| Przyłącze elektryczne, czujnik zbliżeniowy | 2x kabel z wtyczką, Możliwość obracania gwintu, 3-pin, M8 |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | G1/2 |
| Przyłącze pneumatyczne 3 | G1 |
| Raster | od 62 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Safety Integrity Level (SIL) | Odpowietrzenie / SIL 3, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) / SIL3 |
| Seria | MS |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Zabudowa w linii, Przy pomocy osprzętu, Do wyboru: |
| Sposób uruchomienia | Elektryczny |
| Standard flow rate exhaust 0.6->0 MPa (6->0 bar, 87->0 psi) | od 9000 l/min |
| Stopień ochrony | IP65, Z gniazdem wtykowym |
| Temperatura medium | -10 - 50 °C |
| Temperatura otoczenia | -10 - 50 °C |
| Temperatura przechowywania | -10 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o dynamicznym wymuszaniu stanu | Częstotliwość przełączania min. 1/miesiąc |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 2110 g |
| Wartość-b | od 0,21 |
| Wartość-C | od 19,3 l/sbar |
| Wielkość | 6 |
| Wskaźnik ciśnienia | Manometr |
| Wyświetlanie stanu sygnału | LED, Wyjścia dwustanowe |
| Zasada pomiaru położenia | Zasada pracy tłoczka magnetycznego |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Zgodność z normą | DIN EN ISO 13849-1, DIN EN ISO 13849-2 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy maszynowej EU |
| Znak KC | KC-EMV |
