Dane techniczne
| Charakterystyka dla wartości końcowej przepływu | od 100 l/min |
| Charakterystyka dla wartości początkowej przepływu | od 0 l/min |
| Ciśnienie robocze | 0 - 12 bar |
| Dokładność temperatury w ± °C | od 2 °C |
| Dokładność wartości przepływu | ±2% FS dla przepływu = 50% FS |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Funkcja elementu przełączającego | NZ lub NO, przełączny |
| Funkcja przełączania | Dowolnie programowalny, Komparator wartości progowej, Komparator okienkowy |
| IO-Link, function classes | Teach channel, Identyfikacja, Diagnostyka, Binärer Daten Kanal (BDC), Process Data Variable (PDV) |
| IO-Link, minimalny czas cyklu | 5 ms |
| IO-Link, obsługa trybu SIO | Tak |
| IO-Link, process data content IN | 1 bit BDC (monitoring objętości), 14 bit PDV (wartość mierzonego przepływu), 2 bit BDC (monitoring przepływu), 1 bit BDC (monitoring temperatury), 14 bit PDV (wartość mierzonej temperatury) |
| IO-Link, process data width IN | 5 Byte |
| IO-Link, process data width OUT | 0 Byte |
| IO-Link, profil | Smart sensor profile |
| IO-Link, protokół | Device V 1.1 |
| IO-Link, Service data contents IN | Mierzona wartość objętości, 32-bitowa |
| IO-Link, tryb komunikacji | COM2 (38,4 kBaud) |
| IO-Link, typ portu | A |
| IO-Link, wymagana pamięć danych | od 500 Byte |
| Jednostka(i), które można wyświetlać | US gal, US gal/min, cft, cft/min, l, l/h, l/min, m3, °C, °F |
| Kierunek przepływu | Jednokierunkowy, P1 -> P2 |
| Klasa odporności na korozję CRC | 3 – Wysoka odporność na korozję |
| Krzywa charakterystyki temperaturowej, wartość końcowa | od 100 °C |
| Krzywa charakterystyki temperaturowej, wartość początkowa | od 0 °C |
| Maks. długość kabla | 20 m przy pracy w trybie IO-Link, 30 m |
| Maks. prąd wyjściowy | od 100 mA |
| Maks. rezystancja obciąż., prąd wyjściowy | od 500 Ohm |
| Margines współczynnika temperaturowego ± %FS/K | typ. ±0,05%FS/K |
| Materiał obudowy | Wzmocnione PA |
| Materiały w kontakcie z mediami | Stal szlachetna, EPDM (perox.), ETFE, Wzmocniony PA6T/6I |
| Medium robocze | Media płynne, ciecze obojętne, Woda |
| Metoda pomiarowa | Temperatura: PT1000, Przepływ: Vortex |
| Mierzona wielkość | Przepływ, Temperatura |
| Min. rezystancja obciąż., napięcie wyjściowe | od 15 kOhm |
| Powtarzalność wartości natężenia przepływu | = 50 %FS |
| Pozycja zabudowy | Dowolna |
| Protokół | IO-Link |
| Przyłącze dla cieczy | Gwint wewnętrzny G1 |

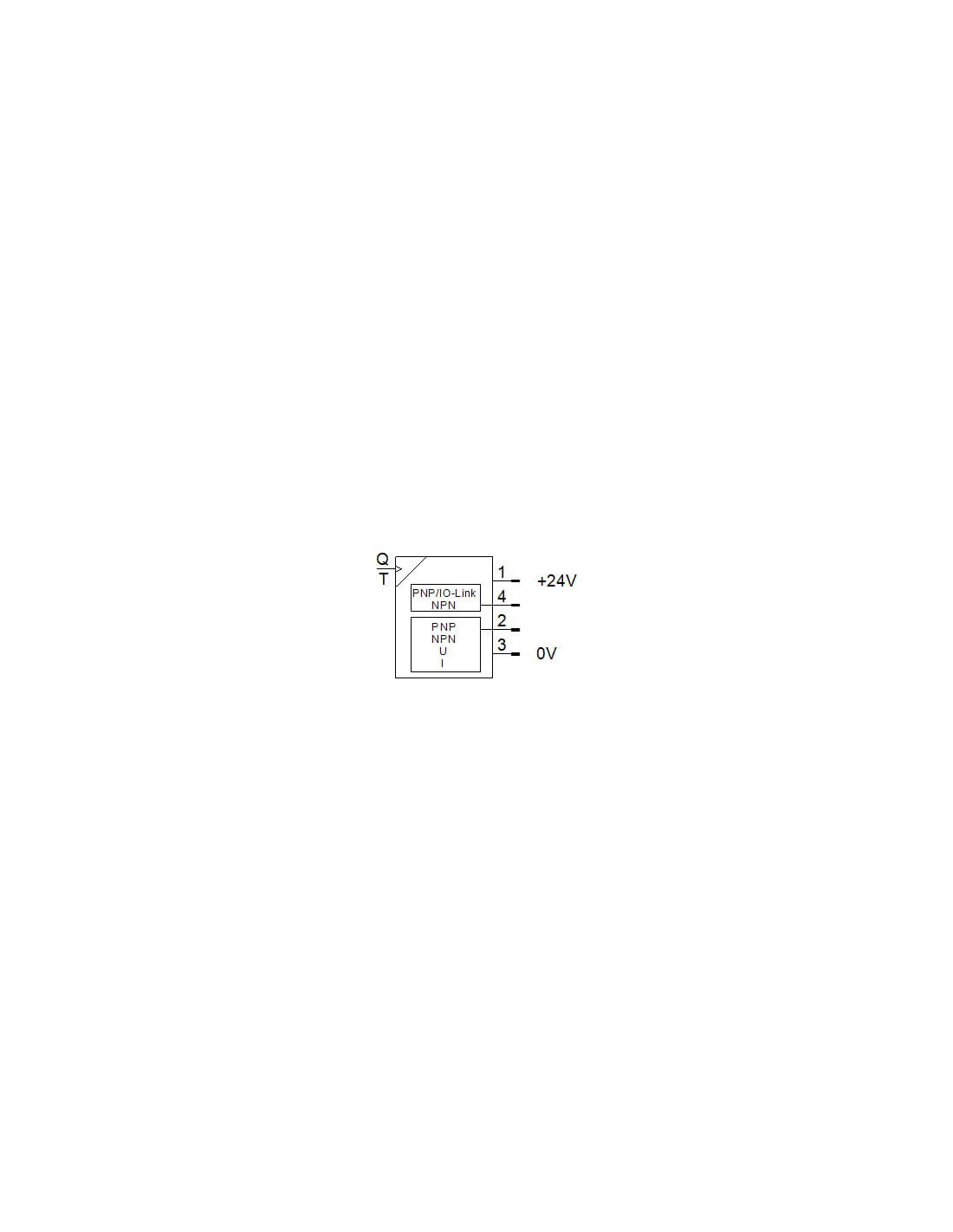

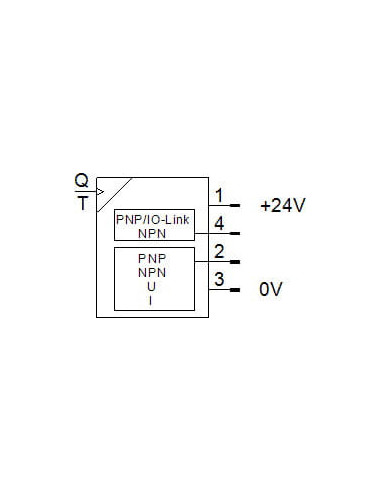

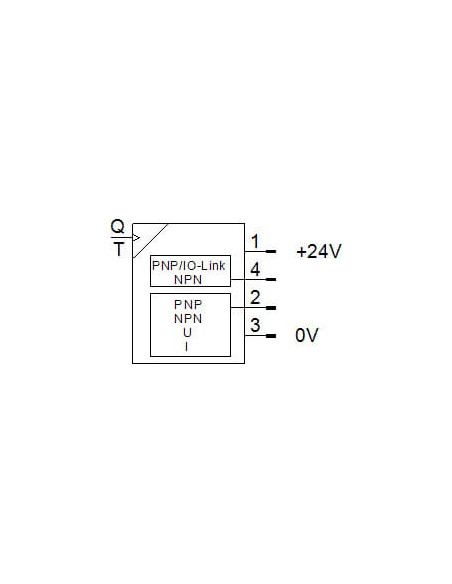

| Przyłącze elektryczne | Kodowanie-A, 5-pin, Wtyczka prosta, M12x1 |
| Stopień ochrony | IP65 |
| Temperatura medium | 0 - 90 °C |
| Temperatura nominalna | od 23 °C |
| Temperatura otoczenia | 0 - 50 °C |
| Uwaga do ciśnienia roboczego | Maks. 12 bar przy 40°C, Maks. 6 bar przy 100℃ |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Musi być zapewnione, że medium robocze jest kompatybilne z materiałami, z którymi jest w kontakcie. |
| Waga produktu | od 400 g |
| Wyjście analogowe | 0 - 10 V, 4 - 20 mA, 1 - 5 V |
| Wyjście dwustanowe | 2 x PNP lub 2 x NPN przełączalne |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed przeciążeniem | Dostępne |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 18 - 30 V |
| Zakres pomiarowy przepływu, wartość końcowa | od 100 l/min |
| Zakres pomiarowy przepływu, wartość początkowa | od 5 l/min |
| Zakres pomiaru temperatury, wartość końcowa | od 90 °C |
| Zakres pomiaru temperatury, wartość początkowa | od 0 °C |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |
