Dane techniczne
| Charakterystyka kabla | Prowadnica kabli + robot |
| Długość kabla 1 | od 5 m |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Kolor obudowy | Czarny |
| Kolor powłoki kabla | Szary |

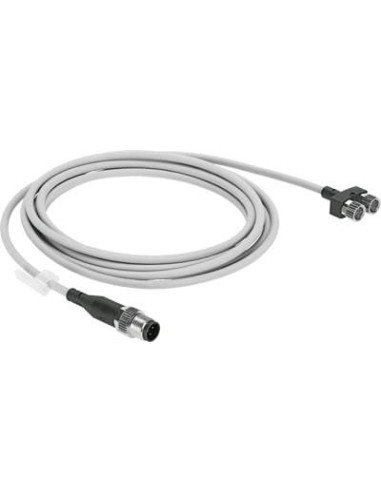

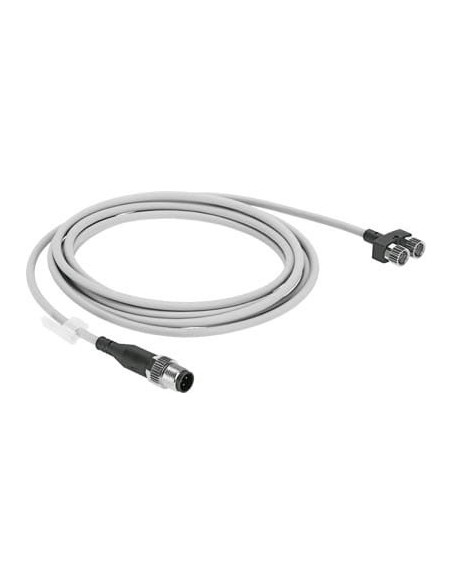

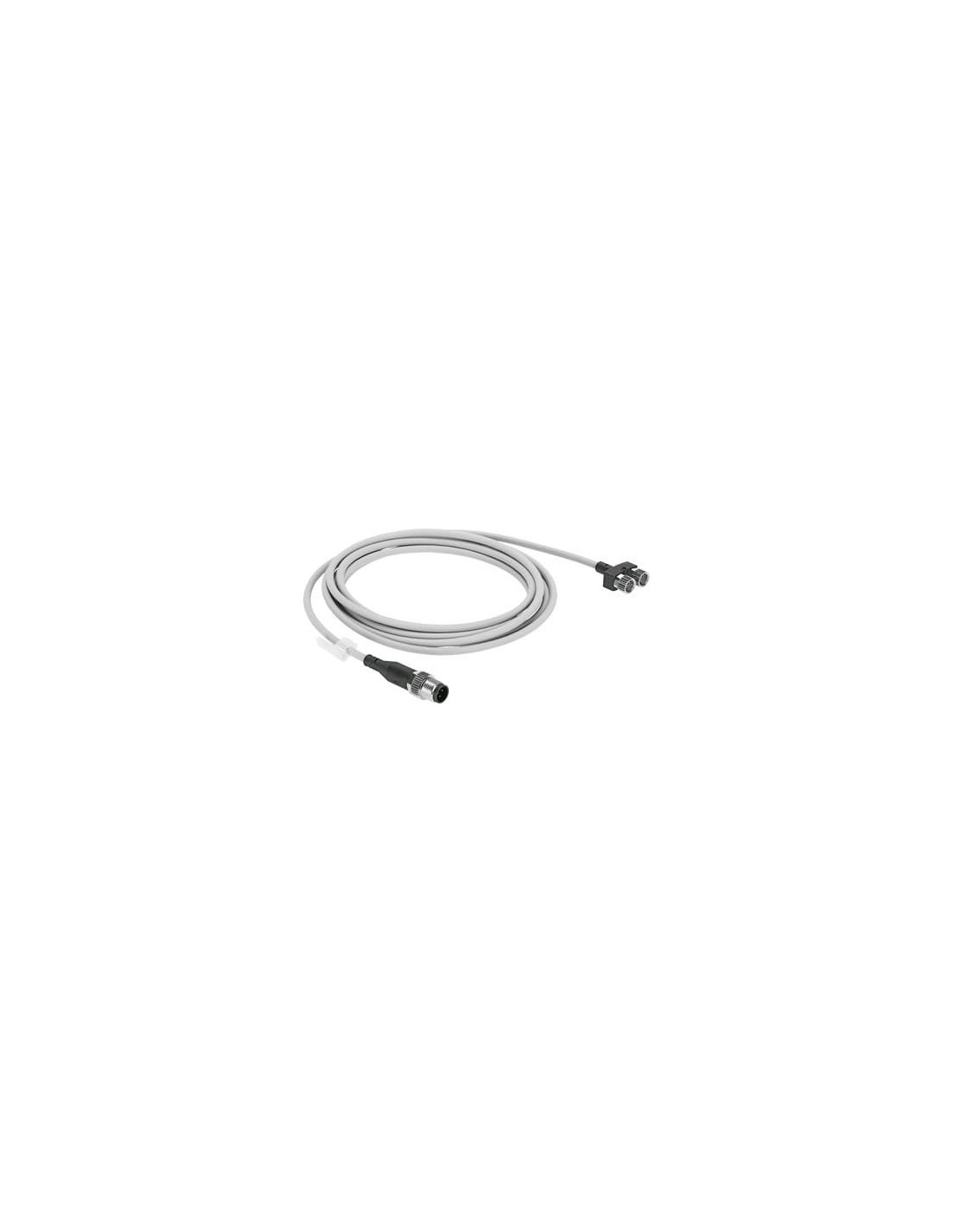

| Konstrukcja | Rozgałęziacz-Y z kablem od strony sterownika |
| Materiał gwintowanej tuleji | Mosiądz, niklowany |
| Materiał nakrętki kołpakowej | Mosiądz, niklowany |
| Materiał obudowy | TPE-U(PUR) |
| Materiał powłoki kabla | TPE-U(PUR) |
| Materiał styków elektrycznych | Pozłacany stop miedzi |
| Materiał uszczelnień | NBR |
| Minimalny promień gięcia przy swobodnym montażu wtyczki 1 | od 46 mm |
| Nominalny przekrój przewodu | od 0,25 mm2 |
| Obciążalność prądowa przy 40°C | od 4 A |
| Odporność na piki napięcia | od 0,8 kV |
| Oznaczenie kabla | Z uchwytem tabliczki opisowej |
| Podłączenie elektryczne 1, funkcja | Controller side |
| Podłączenie elektryczne 1, konstrukcja | Okrągły |
| Podłączenie elektryczne 1, liczba pinów/żył | od 4 |
| Podłączenie elektryczne 1, technologia podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Podłączenie elektryczne 1, typ podłączenia | Wtyczka |
| Podłączenie elektryczne 1, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 1, zajęta liczba pinów/żył | od 4 |
| Podłączenie elektryczne 2, funkcja | Field device side |
| Podłączenie elektryczne 2, konstrukcja | Okrągły |
| Podłączenie elektryczne 2, liczba pinów/żył | od 5 |
| Podłączenie elektryczne 2, technologia podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Podłączenie elektryczne 2, typ podłączenia | 2 x gniazdo |
| Podłączenie elektryczne 2, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 2, zajęta liczba pinów/żył | od 4 |
| Sposób montażu | Przy pomocy osprzętu, Z otworem przelotowym dla śruby M2 |
| Stopień ochrony | IP65, IP68, IP69K |
| Stopień zanieczyszczenia | 3 |
| Średnica kabla 1 | od 4,5 mm |
| Temperatura otoczenia | -25 - 80 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -20 - 80 °C |
| Temperatura przechowywania | -25 - 80 °C |
| Typ rozgałęziacza | 2 do 1 |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS, Nie zawiera estrów kwasu fosforowego, Nie zawiera halogenów |
| Uwaga odnośnie temperatury otoczenia | -10 - 40 °C przy montażu przez otwory przelotowe |
| W oparciu o normę | EN 61076-2-101 |
| Waga produktu | od 164 g |
| Warunki testowania kabla | Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm, Warunki testu na zapytanie, Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m |
| Zakres napięcia roboczego AC | 0 - 30 V |
| Zakres napięcia roboczego DC | 0 - 30 V |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą EU RoHS |
