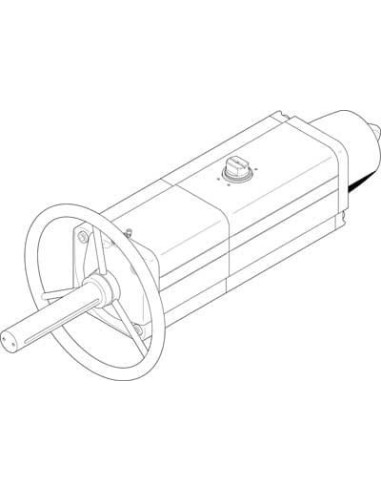

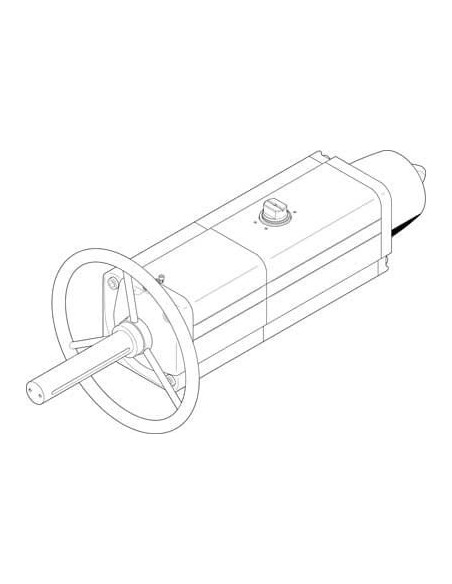

Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 41,3 l |
| Amortyzacja | Brak tłumienia |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Ciśnienie robocze | 5,6 - 8,4 bar |
| Ciśnienie zasilania dla sprężyny | od 5,6 bar |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T6...T3 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T85°C...T200°C Db X |
| Ex-Temperatura otoczenia | -50°C |
| Kąt obrotu | od 92 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Mechanizm jarzmowy, dwustronnego działania |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał śrub | Stal wysokostopowa |
| Materiał uszczelnień | FPM, NBR, PUR |
| Materiał wałka | Stal wysokostopowa |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obr. od sprężyny powrotnej przy kącie obrotu 0° | od 640 Nm |
| Moment obr. od sprężyny powrotnej przy kącie obrotu 50° | od 480 Nm |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 960 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50° | od 480 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 640 Nm |
| Moment od sprężyny powrotnej przy 90° | od 960 Nm |
| Nominalne ciśnienie robocze | od 5,6 bar |
| Numer materiału dla wałka | 1,4305 |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | G1/4 |
| Przyłącze wałka | T46 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Rysunek otworowania kołnierza | F12, F16 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High Demand |
| Siła sprężyny | 4 |
| Sygnalizacja położenia | Bez |
| Temperatura otoczenia | -20 - 80 °C |
| Tryb pracy | Jednostronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga odnośnie zakresu ustawienia pozycji końcowej | Jedna wybrana pozycja końcowa jest regulowana |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 50600 g |
| Wałek łączący, głębokość | od 48,5 mm |
| Wielkość napędu wykonawczego | 960 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |
