Obecnie brak na stanie
Dane techniczne
| Certyfikat | UL E322346 |
| Długość kabla | od 2,5 m |
| Dokładność FS | od 1,5 %FS |
| Dopuszczenie | RCM Mark, c UL us - Recognized (OL) |
| Funkcja elementu przełączającego | Styk normalnie otwarty, Styk normalnie zamknięty, Można przełączyć na |
| Funkcja przełączania | Dowolnie programowalny |
| IO-Link, function classes | Teach channel, Diagnostyka, Binärer Daten Kanal (BDC), Process Data Variable (PDV), Identyfikacja |
| IO-Link, minimalny czas cyklu | 3 ms |
| IO-Link, obsługa trybu SIO | Tak |
| IO-Link, process data content IN | 14 bit PDV (pomiar ciśnienia), 2 bit BDC (monitoring ciśnienia) |
| IO-Link, process data width IN | 2 Byte |
| IO-Link, process data width OUT | 0 Byte |
| IO-Link, profil | Smart sensor profile |
| IO-Link, protokół | Device V 1.1 |
| IO-Link, tryb komunikacji | COM2 (38,4 kBaud) |
| IO-Link, typ portu | A |
| IO-Link, wymagana pamięć danych | od 500 Byte |
| Jednostka(i), które można wyświetlać | %FS |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. prąd wyjściowy | od 100 mA |
| Materiał obudowy | Wzmocnione PA |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Metoda pomiarowa | Piezorezystancyjny czujnik ciśnienia z wskazaniem |
| Mierzona wielkość | Ciśnienie względne |
| Opcje ustawień | Przy pomocy wyświetlacza i przycisków, IO-Link, Teach-In |
| Powtarzalność w ± %FS | od 0,3 %FS |
| Pozycja zabudowy | Dowolna |
| Protokół | IO-Link |
| Przyłącza pneumatyczne | Tulejka wtykowa QS-4 |

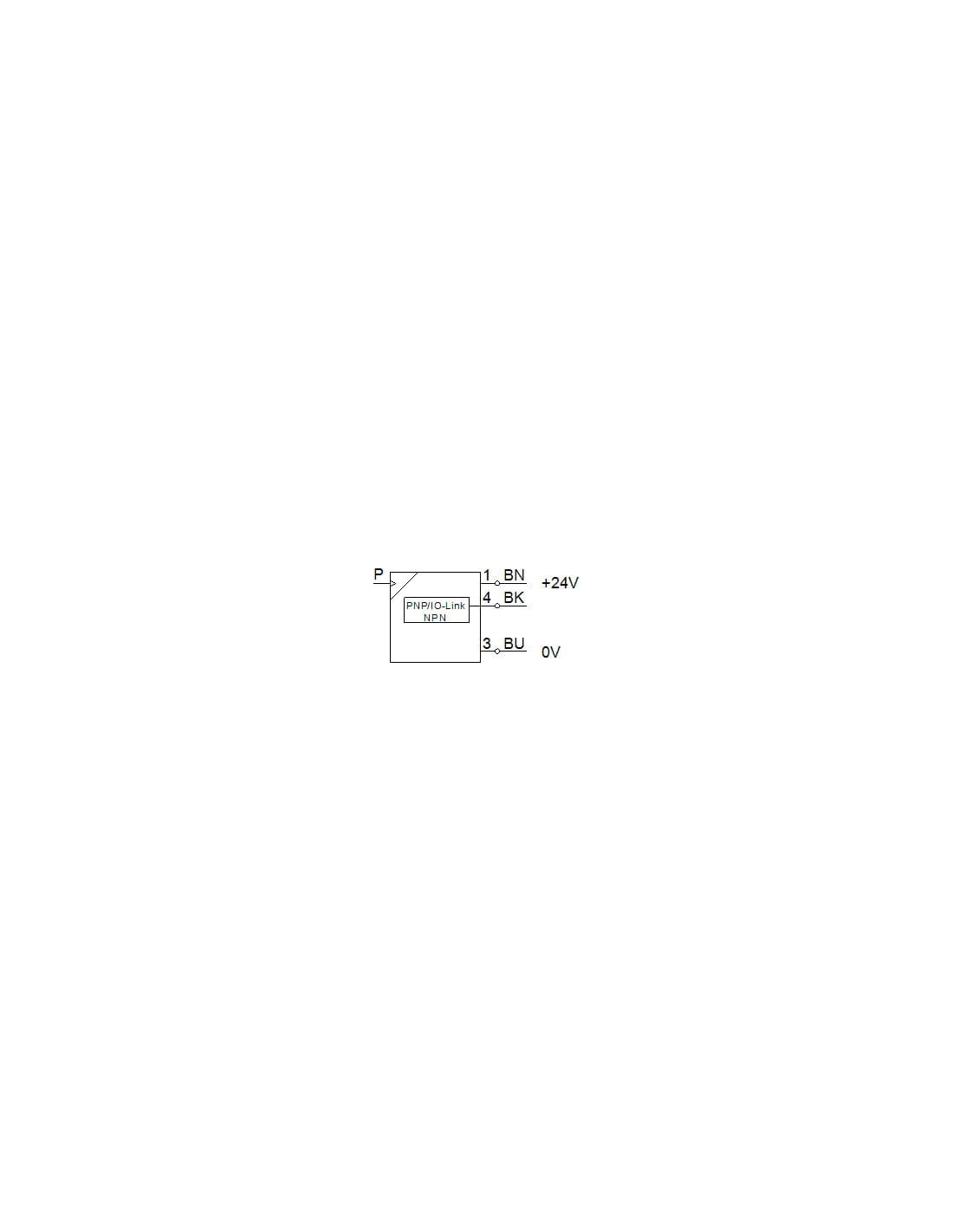

| Przyłącze elektryczne | 3-żyły, Kabel, Wolny koniec |
| Rozdzielczość przetwornika analogowo-cyfrowego | od 10 Bit |
| Sposób montażu | wtykowy |
| Stopień ochrony | IP40 |
| Temperatura medium | 0 - 50 °C |
| Temperatura otoczenia | 0 - 50 °C |
| Typ wyświetlacza | Diody wskaźnikowe LED, 2-cyfry |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 40 g |
| Wartość końcowa zakresu pomiaru ciśnienia | od -1 bar |
| Wartość początkowa zakresu pomiaru ciśnienia | od 0 bar |
| Wskaźnik stanu przełączania | Żółta dioda LED |
| Współczynnik temperaturowy w ± %FS/K | od 0,05 %FS/K |
| Wyjście dwustanowe | PNP/NPN, przełączny |
| Zabezpieczenie | PIN-Code |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 18 - 30 V |
| Zakres nastawy wartości progowej | 1 - 98 % |
| Zakres przeciążenia | od 5 bar |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą EU RoHS, Wg dyrektywy EU-EMV |
| Znak KC | KC-EMV |
