Dane techniczne
| Charakterystyka cewki | 24 V DC: 1 W |
| Ciśnienie pilota | 2,8 - 8 bar |
| Ciśnienie robocze | 2,8 - 8 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 6 ms |
| Czas przełączania przy wyłączaniu | od 14 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Funkcja odpowietrzenia | Bez możliwości dławienia |

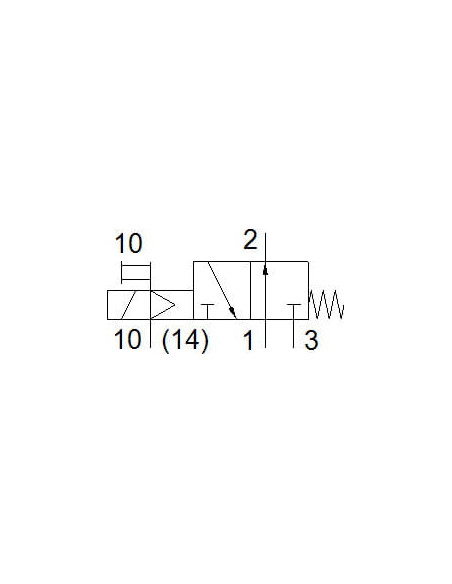

| Funkcja zaworu | 3/2 otwarty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Zawór gniazdowy z sprężyną powrotną |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 800 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 300 µs |
| Materiał obudowy | Wzmocnione PA |
| Materiał tłoczka suwakowego | Stop aluminium |
| Materiał uszczelnień | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | 240 - 400 l/min |
| Odporność na wibracje | Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Poziom ciśnienia akustycznego | od 85 dB(A) |
| Pozycja zabudowy | Dowolna |
| Przyłącze elektryczne | Przez płytę przyłączeniową |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa |
| Przyłącze zasilania pilota 14 | Płyta przyłączeniowa |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób montażu | Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Temperatura medium | -5 - 60 °C |
| Temperatura otoczenia | -5 - 60 °C |
| Uwaga do ciśnienia roboczego | 0 - 8 bar z zew. zasilaniem pilotów |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 28,1 g |
| Wielkość nominalna | od 4 mm |
| Wielkość zaworu | od 12 mm |
| Zasilanie pneum. pilotów | Zewnętrzne |
