| Certyfikat | DNVGL-TAA000011J |
| Charakterystyka cewki | 24 V DC: 3,3 W |
| Ciśnienie robocze | 2,5 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 11 ms |
| Czas przełączania przy wyłączaniu | od 40 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

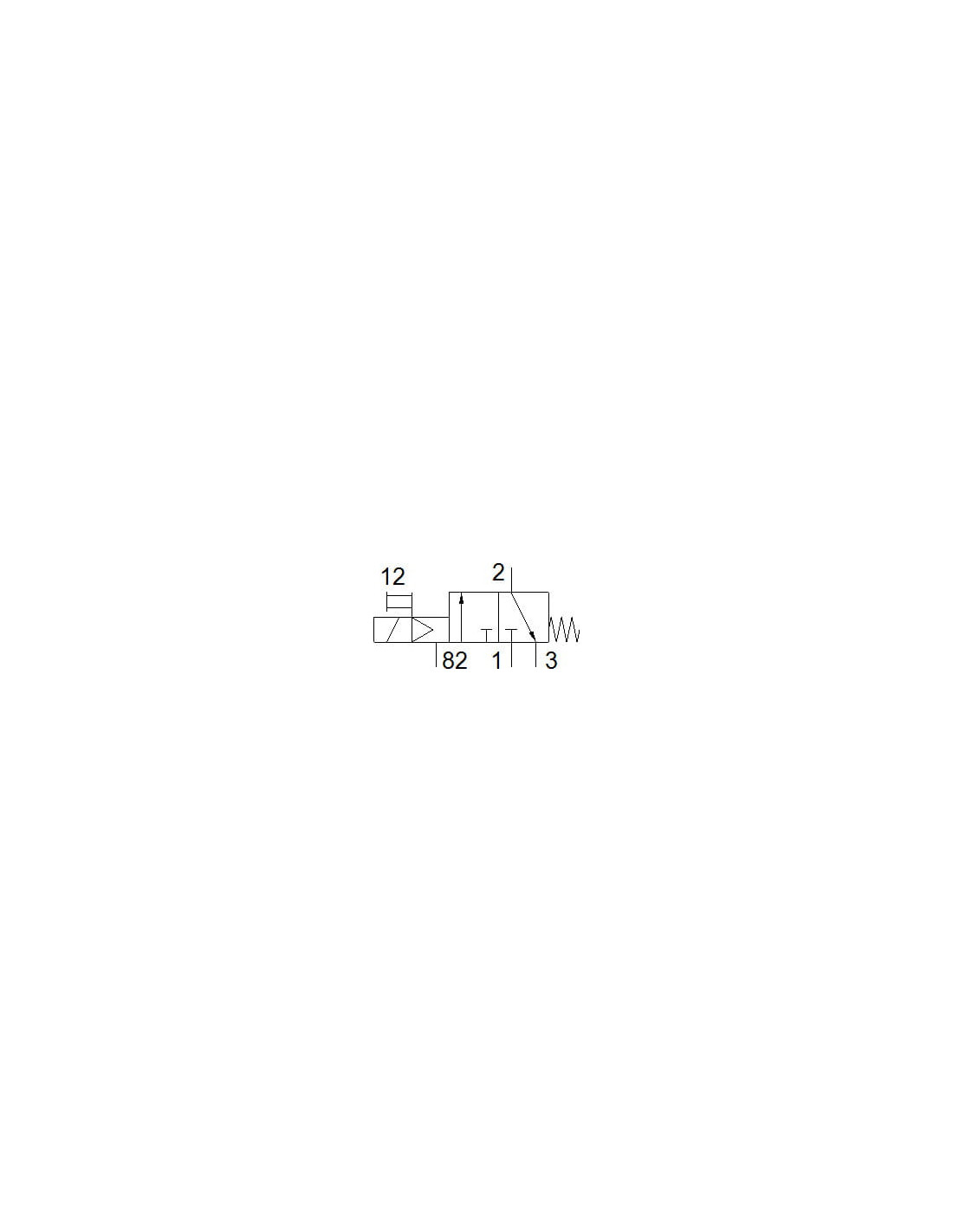

| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2000 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3600 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy, Lakierowana |
| Materiał śrub | Stal ocynkowana |
| Materiał tłoczka suwakowego | Stop aluminium |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1000 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu B wg EN175301-803 |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze otworu wentylacji | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Z gniazdem wtykowym, Zgodnie z IEC 60529, IP65 |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 297 g |
| Wartość-b | od 0,3 |
| Wartość-C | od 4,8 l/sbar |
| Wielkość nominalna | od 6,3 mm |
| Wielkość zaworu | od 26,5 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |
