Dane techniczne
| ATEX-Kategoria Gaz | II 3G |
| ATEX-Kategoria Pył | II 3D |
| Bezpieczeństwo żywności | Patrz dodatkowe informacje materiałowe |
| Charakterystyka kabla | Standard + do pracy w prowadnicach kabli |
| Czas włączania | |
| Czas wyłączania | |
| Długość kabla | od 5 m |
| Dopuszczenie | RCM Mark |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex nA IIC T4 X Gc |
| Ex-Ochrona przeciwwybuchowa Pył | Ex tc IIIC T120°C X Dc |
| Ex-Temperatura otoczenia | -40°C |
| Funkcja elementu przełączającego | Styk normalnie otwarty |
| Kierunek przyłącza wyjściowego | Wzdłuż |
| Kolor obudowy | Czarny |
| Kolor powłoki kabla | Szary |
| Końce żył | Zaślepka końca kabla |
| Kształt | Do rowka T |
| Maks. częstotliwość przełączania | od 180 Hz |
| Maks. moc przełączania DC | od 2,8 W |
| Maks. moment dokręcający | od 0,6 Nm |
| Maks. prąd wyjściowy | od 100 mA |
| Materiał izolacji | PP |
| Materiał obudowy | Stal wysokostopowa, nierdzewna, PA, PP |
| Materiał powłoki kabla | TPE-O |
| Mierzona wielkość | Położenie |
| Minimalny prąd obciążenia | od 0 mA |
| Nominalne napięcie robocze DC | od 24 V |
| Podłączenie elektryczne 1, liczba pinów/żył | od 3 |
| Podłączenie elektryczne 1, technologia podłączenia | Wolny koniec |
| Podłączenie elektryczne 1, typ podłączenia | Kabel |
| Powtarzalność | od 0,2 mm |
| Pozycja zabudowy | Dowolna |
| Prąd resztkowy | |
| Spadek napięcia | |
| Specjalne właściwości | Odporny na ciecze chłodząco-smarujące, Odporny na ługi, Odporny na kwasy |
| Sposób montażu | Można wciskać w rowek od góry, Zamocowanie na stałe |
| Sposób pomiaru | Magneto rezystancyjny |
| Stopień ochrony | IP65, IP68, IP69K |
| Temperatura otoczenia | -40 - 85 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -20 - 85 °C |
| Uwaga dotycząca materiałów | Nie zawiera halogenów, Zgodne z RoHS |
| W oparciu o normę | EN 60947-5-2 |
| Waga produktu | od 47,6 g |
| Warunki testowania kabla | Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m, Prowadnica kabli: 5 milionów cykli, promień gięcia 75 mm, Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie |
| Wskaźnik prawidłowego montażu | Pomarańczowa dioda LED |
| Wskaźnik stanu przełączania | Żółta dioda LED |

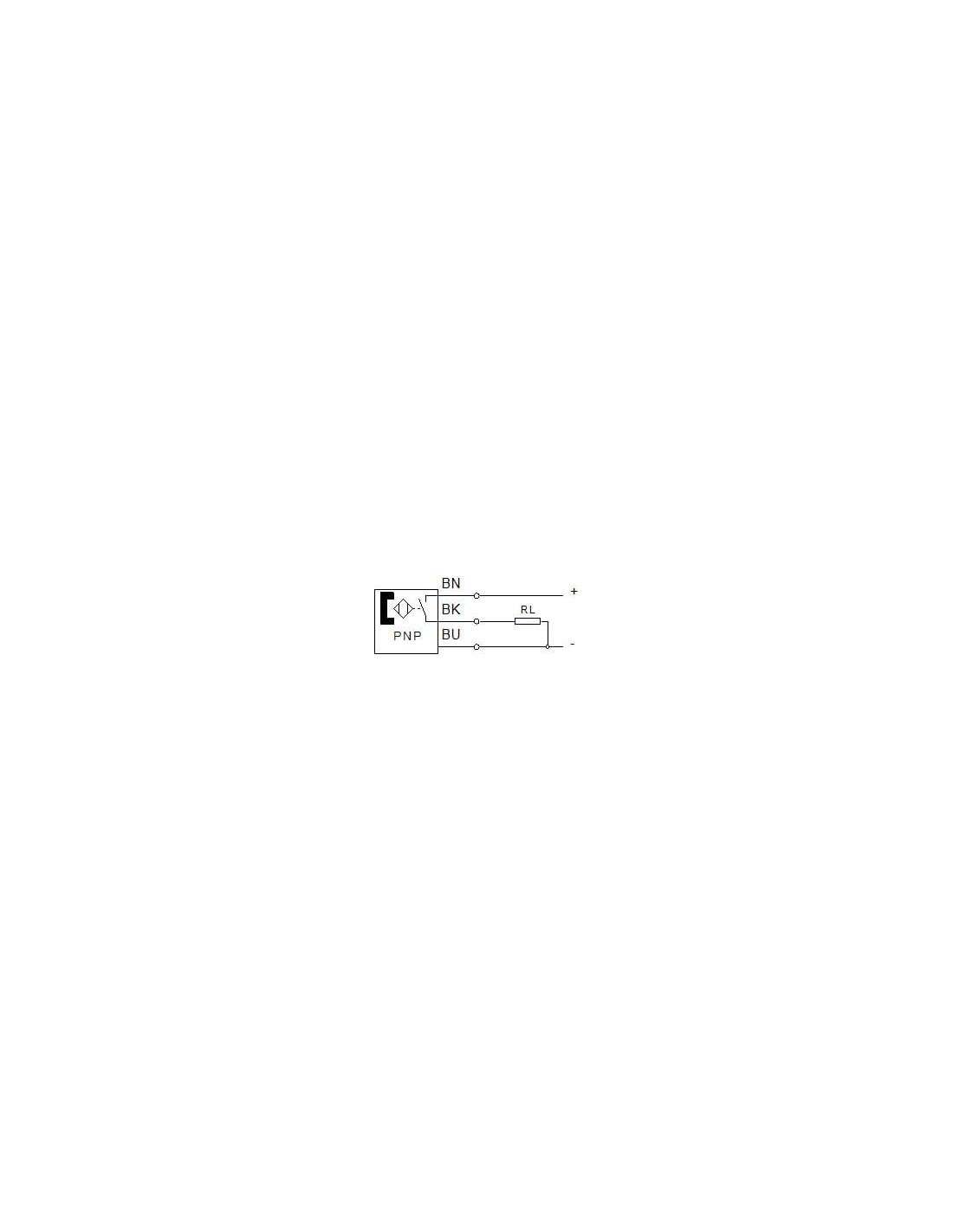

| Wyjście dwustanowe | PNP |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed przeciążeniem | Dostępne |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 5 - 30 V |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znak KC | KC-EMV |
