| Certyfikat | UL MH19482 |
| Charakterystyka cewki | 24 V DC: 1,8 W |
| Ciśnienie pilota | 3 - 10 bar |
| Ciśnienie robocze | 3 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 24 ms |
| Czas przełączania przy wyłączaniu | od 54 ms |
| Dopuszczalne wahania napięcia | -15 % / +10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja bezpieczeństwa | Odpowietrzenie, Manipulation/start-up protection |
| Funkcja odpowietrzenia | Możliwość dławienia |

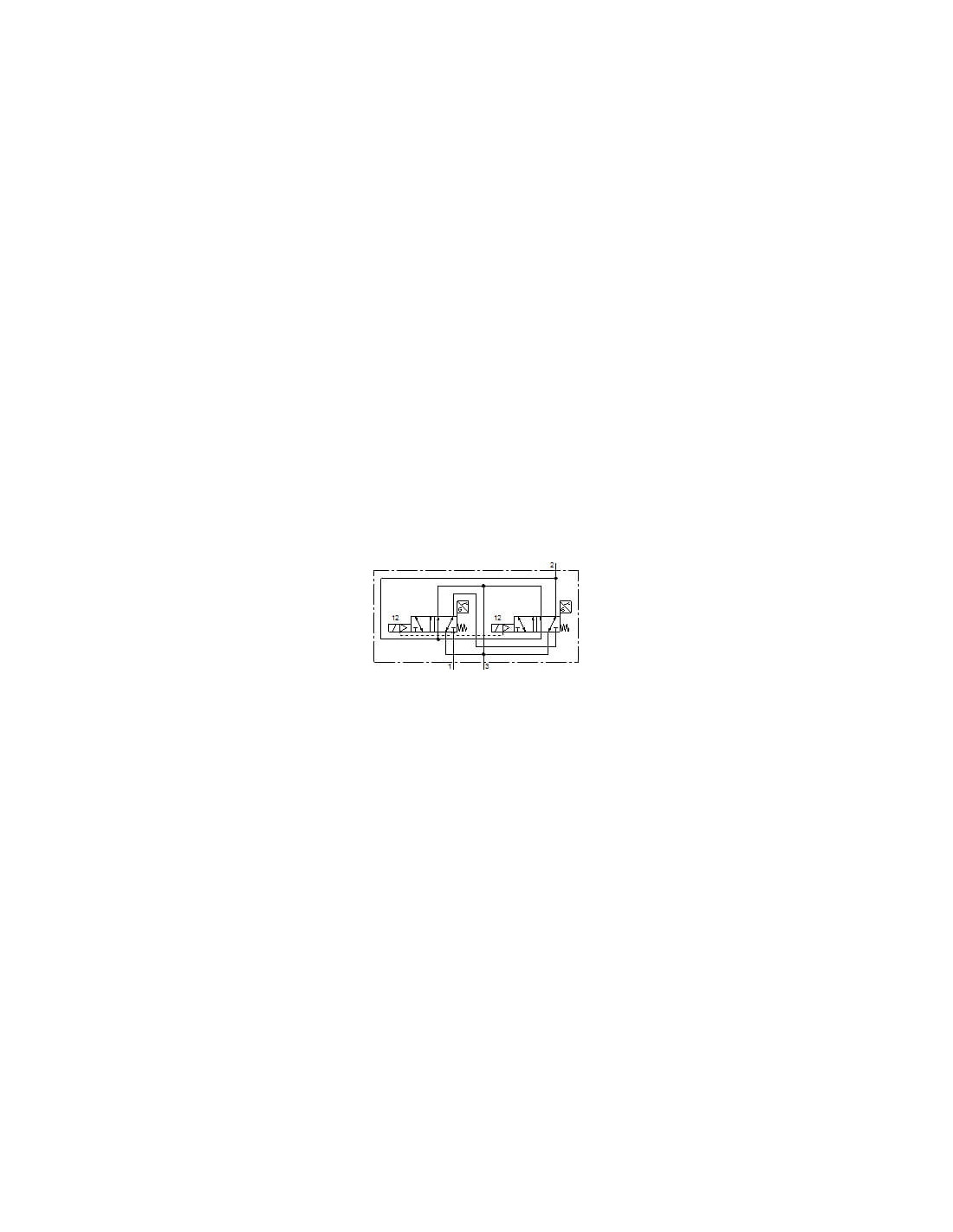

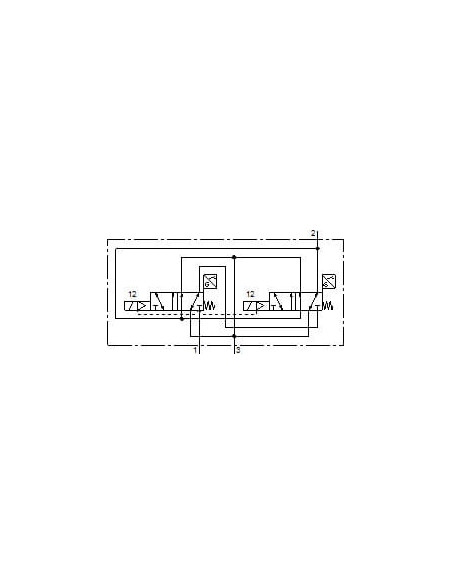

| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1000 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 800 µs |
| Materiał obudowy | PA, Aluminium-odlew ciśnieniowy |
| Materiał śrub | Stal, Ocynkowana |
| Materiał uszczelnień | FPM, HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1050 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Odpowiedni do podciśnienia | Brak |
| Pomocnicze ręczne uruchamianie | Brak |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803, bez przewodu uziemiającego, Wg EN 175301-803 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, NEMA 4 |
| Szerokość zabudowy | od 65 mm |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwaga o dynamicznym wymuszaniu stanu | Częstotliwość przełączania przynajmniej raz na tydzień |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1134 g |
| Wyświetlanie stanu sygnału | Przy pomocy osprzętu |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU |
| Znak KC | KC-EMV |
