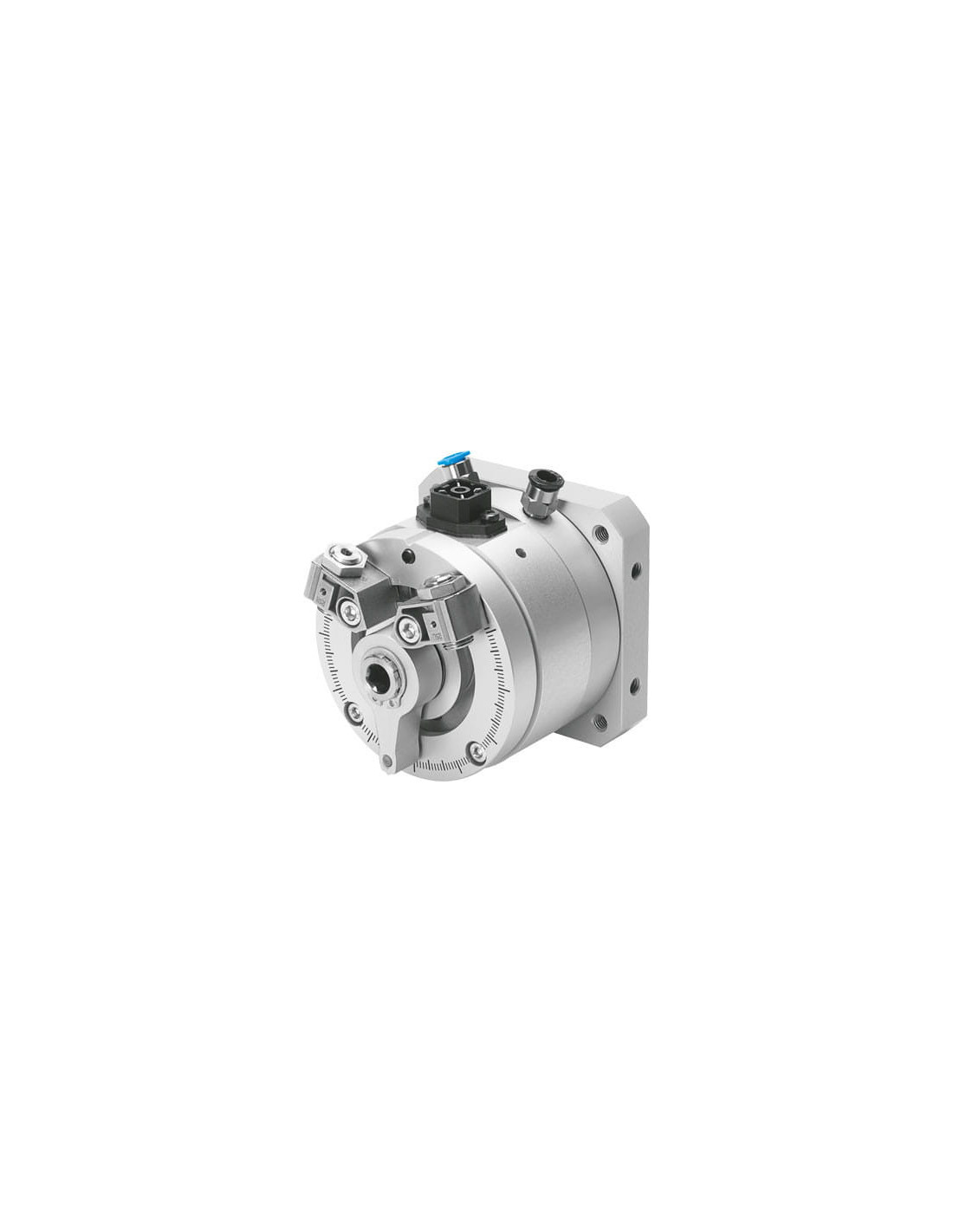

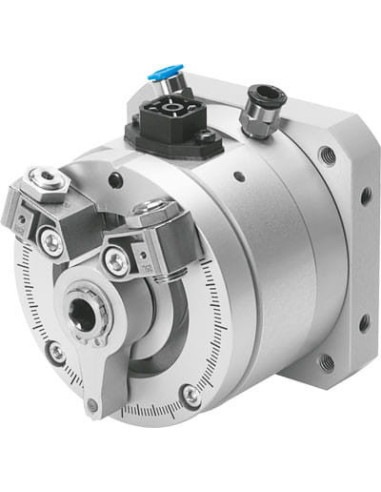

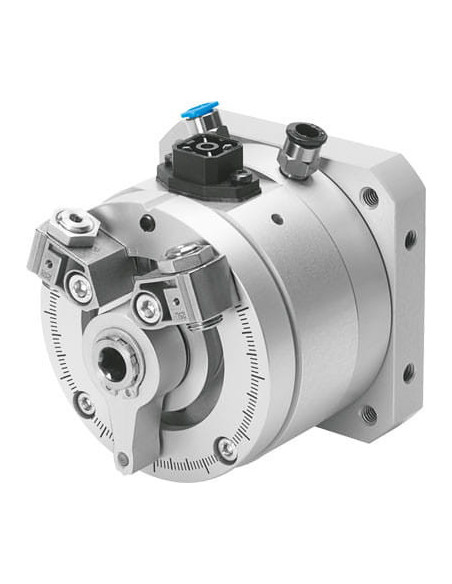

Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciśnienie robocze, pozycjonowanie/Soft Stop | 4 - 8 bar |
| Długość kabla | od 30 m |
| Dopuszczalne wahania napięcia | |
| Kąt obrotu | 0 - 272 deg |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Wałek napędu z łożyskiem kulkowym, Tłok łopatkowy |
| Maks. energia uderzenia w położeniach końcowych | od 0,1 J |
| Maks. masowy moment bezwładności, pionowo | od 0,12 kgm2 |
| Maks. masowy moment bezwładności, poziomo | od 0,12 kgm2 |
| Maks. napięcie robocze DC | od 42 V |
| Maks. pobór prądu | od 4 mA |
| Maks. prąd ślizgacza, krótkotrwały | od 10000 µA |
| Maks. prędkość przemieszczenia | od 2000 deg/s |
| Maks. redukcja skoku w położeniach końcowych | 5 ° |
| Maks. siła osiowa | od 120 N |
| Maks. siła poprzeczna | od 350 N |
| Materiał dźwigni zderzakowej | Anodowanie, Stop aluminium |
| Materiał elementu sprzęgającego układu pomiarowego | TPE-U(PU) |
| Materiał obudowy | Stop aluminium, Anodowanie |
| Materiał obudowy systemu pomiarowego | Anodowanie, Stop aluminium |
| Materiał obudowy złącza | Wzmocnione PA |
| Materiał rury siłownika | Stop aluminium |
| Materiał stałego zderzaka | Stal |
| Materiał tłoka łopatkowego | Wzmocnione PET |
| Materiał wałka napędowego | Stal, Niklowanie |
| Materiał wpustu | Stal |
| Max. swivel frequency at 0.6 MPa (6 bar, 87 psi) | od 2 Hz |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [6:4:4] |
| Min. masowy moment bezwładności, pionowo | od 0,006 kgm2 |
| Min. masowy moment bezwładności, poziomo | od 0,006 kgm2 |
| Min. prędkość przemieszczenia | od 50 deg/s |
| Najmniejszy skok pozycjonowania | 5° dla pozycjonowania, 15° przy Soft Stop |
| Niezależna liniowość | 0,0025 |
| Nominalne napięcie robocze DC | od 10 V |
| Odporność na ciągłe wibracje wg DIN/IEC 68 Część 2-82 | Przetestowany zgodnie z poziomem ważności 2 |
| Odporność na wibracje wg DIN/IEC 68 Część 2-6 | Przetestowany zgodnie z poziomem ważności 2 |
| Położenie końcowe, powtarzalność soft stop | |
| Położenie pośrednie, powtarzalność soft stop | +/- 2 deg |
| Powtarzalność pozycjonowania | +/- 0,3 deg |
| Pozycja montażu, pozycjonowanie | Dowolna |
| Pozycja montażu Soft Stop | Pozioma |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze elektryczne, system pomiaru położenia | 4-pin |
| Rezystancja połączenia | od 5 kOhm |
| Rozdzielczość kątowa | |
| Sposób montażu | Przy pomocy gwintów wewnętrznych |
| Stopień ochrony | IP65, Zgodnie z IEC 60529 |
| Sygnalizacja położenia | Z zintegrowanym systemem pomiaru kąta, Przy pomocy czujników |
| Sygnał wyjściowy | Analogowa |
| Średnica tłoka | 40 mm |
| Temperatura otoczenia | -10 - 60 °C |
| Theoretical torque at 0.6 MPa (6 bar, 87 psi) | od 20 Nm |
| Tolerancja rezystancji połączenia | od 20 % |
| Tryb pracy | Dwustronnego działania |
| Typowy czas pozycjonowania, długi skok, w poziomie | 0,30/0,55 s |
| Typowy czas pozycjonowania, krótki skok, w poziomie | 0,25/0,25 s |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Niezalecana praca na powietrzu olejonym |
| Waga produktu | od 3950 g |
| Zakres nastawy kąta obrotu | 0 - 270 deg |
| Zalecany prąd ślizgacza | |
| Zasada pomiaru systemu pomiaru położenia | Analogowa |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
