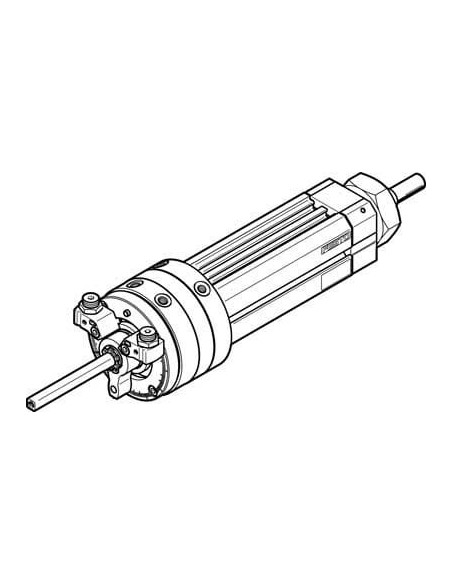

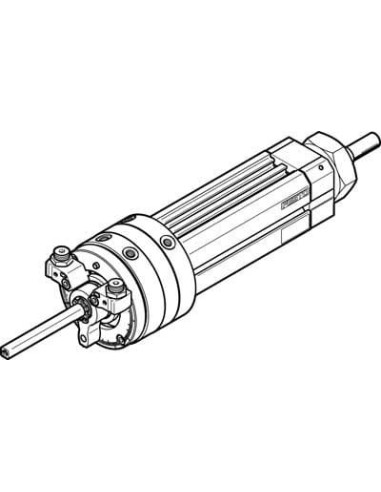

Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciężar dodatkowy na 10 mm skoku | od 52 g |
| Ciężar podstawowy dla 0 mm skoku | od 1050 g |
| Ciśnienie robocze | 2,5 - 8 bar |
| Dopuszczalny masowy moment bezwładności | od 7E-05 kgm2 |
| Dynamiczny moment obciążenia | od 0,2 Nm |
| Kąt obrotu | 0 - 272 deg |
| Kąt obrotu, luz | od 2 deg |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Tłok łopatkowy |
| Maks. prędkość uderzenia | od 0,5 m/s |
| Materiał obudowy | Anodowany, Stop aluminium |
| Materiał pokrywy | Anodowanie, Stop aluminium |
| Materiał tłoczyska | Stal ulepszana cieplnie |
| Materiał uszczelnień | TPE-U(PU) |
| Max. swivel frequency at 0.6 MPa (6 bar, 87 psi) | od 2 Hz |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Powtarzalność | od 1 deg |
| Pozycja zabudowy | Dowolna |
| Precyzyjna regulacja | od -6 deg |
| Przyłącza pneumatyczne | M5 |
| Skok | od 100 mm |
| Sposób montażu | Do wyboru:, Zamocowany w rowku T, Z gwintem zewnętrznym |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 20 mm |
| Temperatura otoczenia | -10 - 60 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 159 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 120,5 N |
| Theoretical torque at 0.6 MPa (6 bar, 87 psi) | od 2,5 Nm |
| Tryb pracy | Dwustronnego działania |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1050 g |
| Warianty | Dwustronne tłoczysko |
| Zabezpieczenie przed obrotem/prowadzenie | Z prowadzeniem ślizgowym |
| Zakres nastawy kąta obrotu | 0 - 270 deg |
