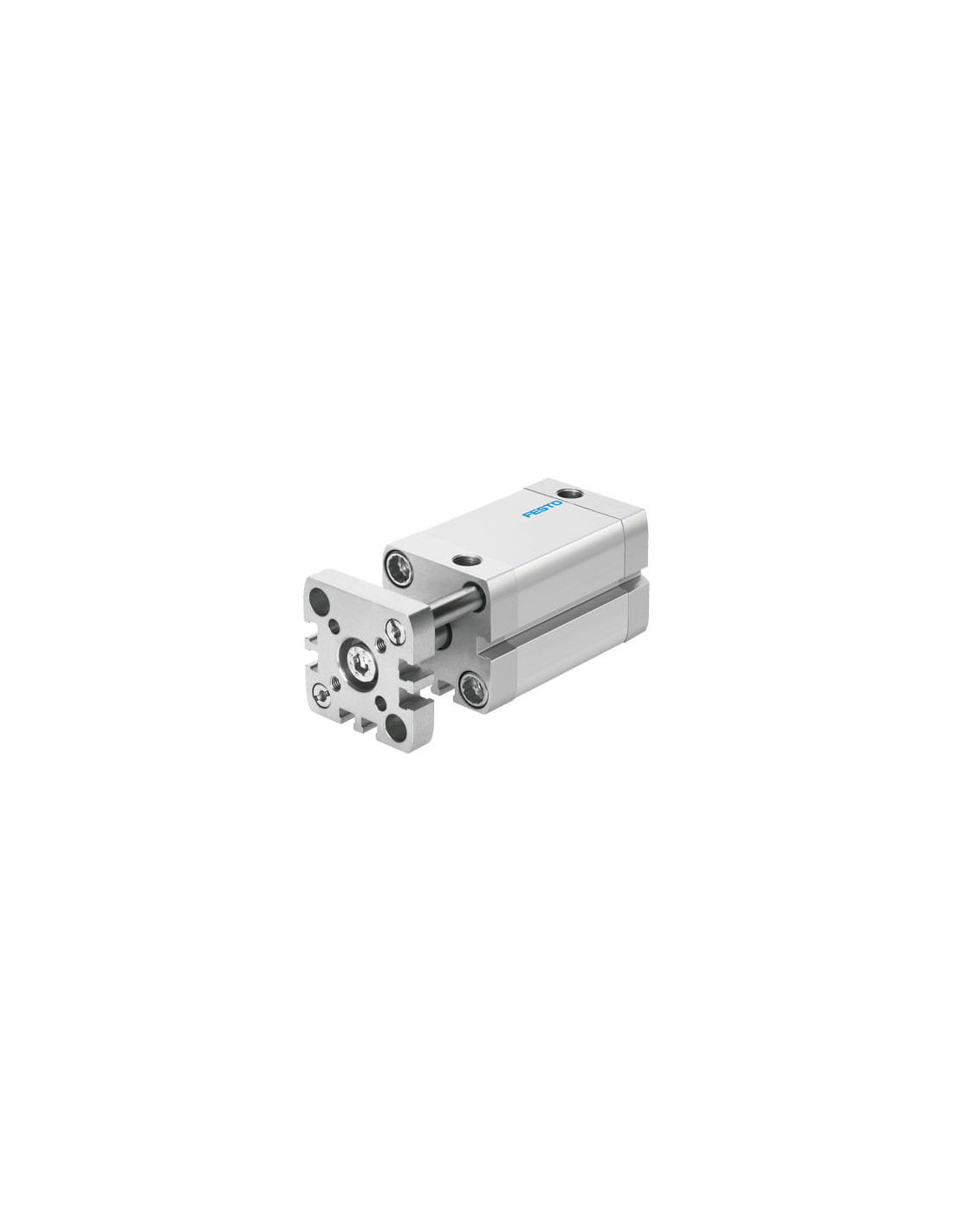

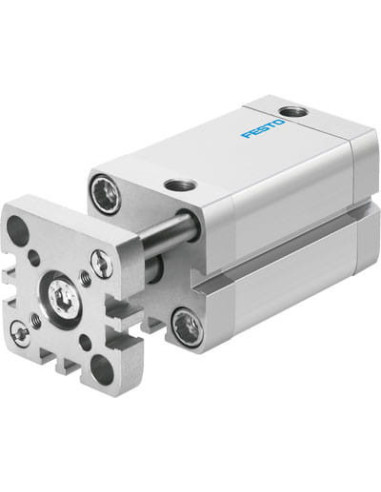

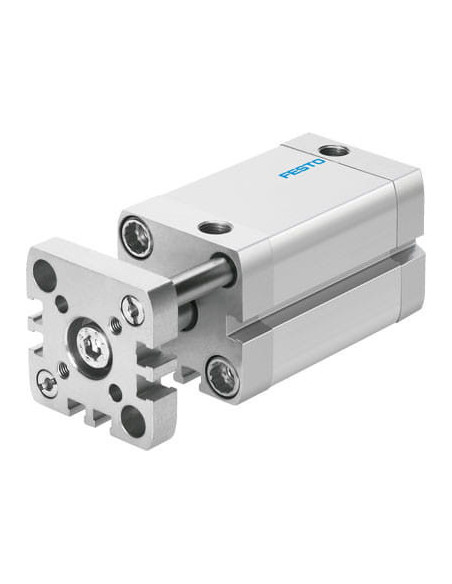

Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciężar dodatkowy na 10 mm skoku | od 14 g |
| Ciężar podstawowy dla 0 mm skoku | od 90 g |
| Ciśnienie robocze | 1,5 - 10 bar |
| Ciśnienie robocze MPa | 0,15 - 1 MPa |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 4 g |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 0,07 J |
| Materiał pokrywy | Aluminium, Anodowanie |
| Materiał rury siłownika | Anodowany, Stop aluminium |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnień | TPE-U(PUR) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 22 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 10 mm |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 12 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 68 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 51 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| W oparciu o normę | ISO 21287 |
| Zabezpieczenie przed obrotem/prowadzenie | Prowadnice z płytką spinającą |
