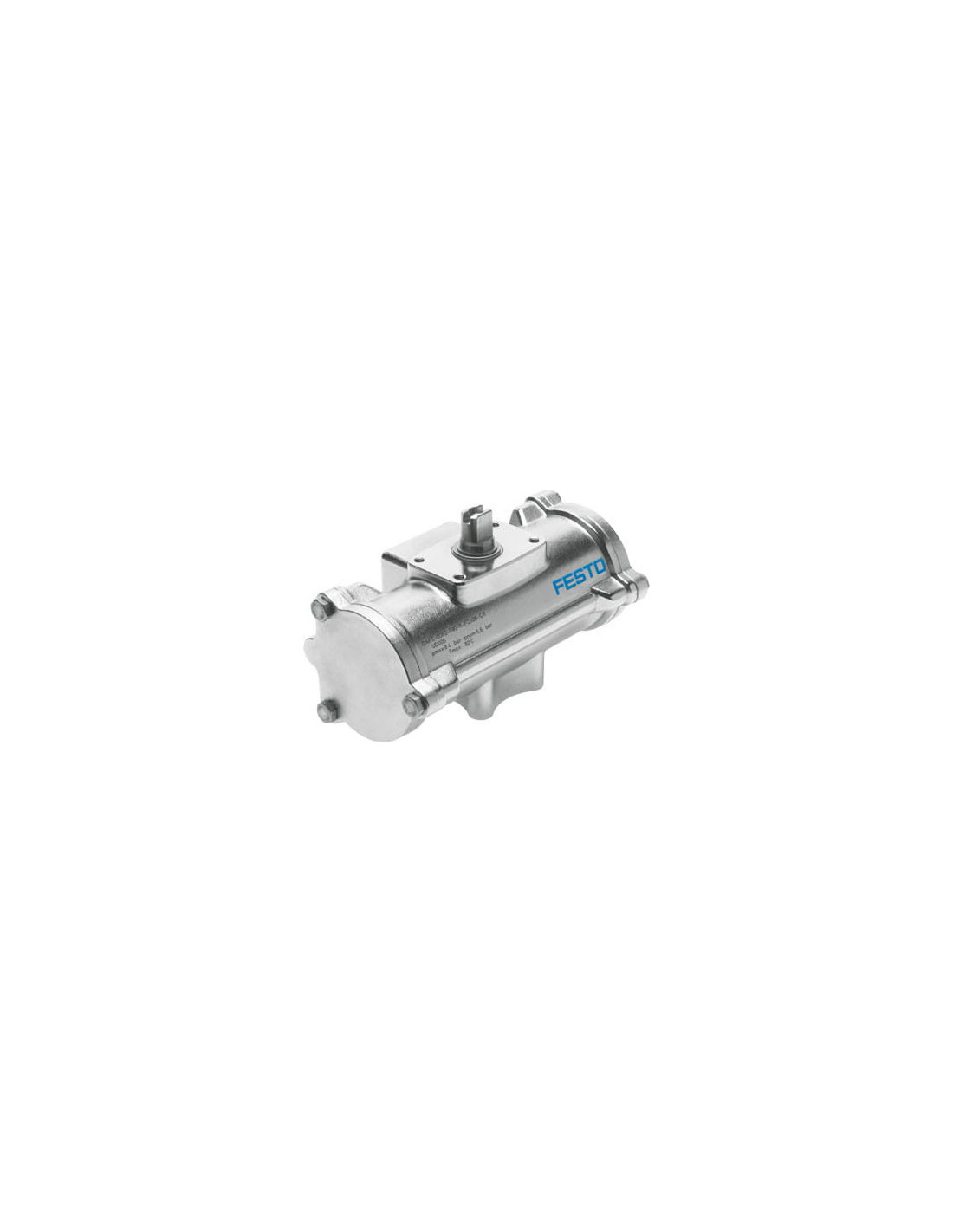

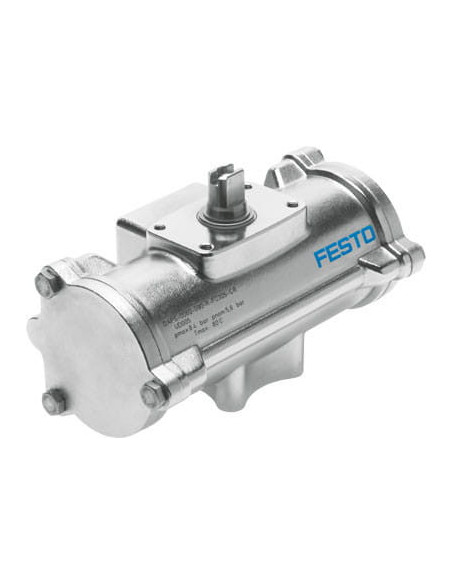

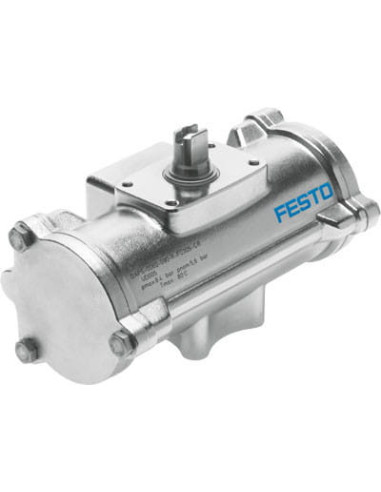

Dane techniczne
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° | od 1,96 l |
| Amortyzacja | Brak tłumienia |
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Ciśnienie robocze | 2,5 - 8,4 bar |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T6...T3 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T85°C...T200°C Db X |
| Ex-Temperatura otoczenia | -20°C |
| Kąt obrotu | od 90 deg |
| Kierunek zamykania | Zamykanie w prawo |
| Klasa odporności na korozję CRC | 3 – Wysoka odporność na korozję |
| Konstrukcja | Mechanizm jarzmowy, dwustronnego działania |
| Materiał obudowy | Stal wysokostopowa, nierdzewna |
| Materiał pokrywy | Stal wysokostopowa, nierdzewna |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | FPM, NBR, PUR |
| Materiał wałka | Stal wysokostopowa, nierdzewna |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° | od 60 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50° | od 30 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° | od 45 Nm |
| Nominalne ciśnienie robocze | od 5,6 bar |
| Numer materiału dla obudowy | 1,4408 |
| Numer materiału dla wałka | 1,4301 |
| Numer materiału, pokrywa | 1,4408 |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze wałka | T11 |
| Przyłącze zaworu odpowiada normie | VDI/VDE 3845 (NAMUR) |
| Rysunek otworowania kołnierza | F03, F05 |
| Safety Integrity Level (SIL) | Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High Demand |
| Sygnalizacja położenia | Bez |
| Temperatura otoczenia | -20 - 80 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1800 g |
| Wałek łączący, głębokość | od 12,1 mm |
| Wielkość napędu wykonawczego | 60 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| Znormalizowane przyłącze do zaworu | ISO 5211 |
