Dane techniczne
| Charakterystyka kabla | Standard + do pracy w prowadnicach kabli |
| Długość kabla | od 2,5 m |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Funkcja elementu przełączającego | Styk normalnie zamknięty |
| Kierunek przyłącza wyjściowego | Wzdłuż |
| Kształt | Do rowka T |
| Maks. częstotliwość przełączania | od 4500 Hz |
| Maks. prąd wyjściowy | od 150 mA |
| Materiał obudowy | PA, PUR, Stal wysokostopowa, nierdzewna, Mosiądz, niklowany |
| Materiał powłoki kabla | TPE-U(PU) |
| Napięcie przebicia izolacji | od 50 V |
| Nominalna odległość przełączania | od 1,5 mm |
| Odporność na piki napięcia | od 0,8 kV |
| Podłączenie elektryczne 1, liczba pinów/żył | od 3 |
| Podłączenie elektryczne 1, sposób montażu | Screw lock |
| Podłączenie elektryczne 1, technologia podłączenia | M8x1, kodowanie A zgodnie z EN 61076-2-104 |
| Podłączenie elektryczne 1, typ podłączenia | Kabel z wtyczką |
| Powtarzalność przy stałych warunkach | |
| Prąd jałowy | |
| Przyłącze elektryczne | Możliwość obracania gwintu, 3-pin, Kabel z wtyczką, M8x1 |
| Sposób montażu | Można wciskać w rowek od góry, Zamocowanie na stałe, nie wystaje poza rowek T |
| Stopień ochrony | IP65, IP67 |
| Stopień zanieczyszczenia | 3 |
| Temperatura otoczenia | -25 - 70 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -5 - 70 °C |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Warunki testowania kabla | Warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 75 mm, Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie |
| Wielkość | Rowek 8 |
| Wskaźnik stanu przełączania | Żółta dioda LED |
| Współczynniki redukcyjne | Stal St 37 = 1,0, Aluminium = 0,62, Stal szlachetna V2A=0,95, Miedź = 0.6, Mosiądz = 0.72 |

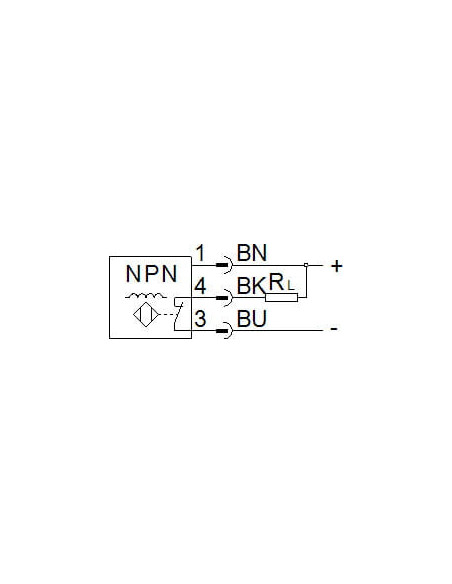

| Wyjście dwustanowe | NPN |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Obwód impulsowy |
| Zakres napięcia roboczego DC | 10 - 30 V |
| Zgodność z normą | EN 60947-5-2 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
| Znak KC | KC-EMV |
