Dane techniczne
| Charakterystyka kabla | Prowadnica kabli + robot |
| Czas włączania | |
| Czas wyłączania | |
| Długość kabla | od 0,3 m |
| Dopuszczenie | RCM Mark |
| Funkcja elementu przełączającego | Styk normalnie otwarty |
| Kierunek przyłącza wyjściowego | Wzdłuż |
| Kształt | dla okrągłego rowka |
| Maks. częstotliwość przełączania | od 150 Hz |
| Maks. moc przełączania DC | od 2,8 W |
| Maks. moc przełączania DC w zespole mocującym | od 1,5 W |
| Maks. moment dokręcający | od 0,4 Nm |
| Maks. prąd wyjściowy | od 100 mA |
| Maks. prąd wyjściowy w zespole mocującym | od 50 mA |
| Materiał obudowy | Stal wysokostopowa, nierdzewna, Wzmocnione PA |
| Materiał powłoki kabla | TPE-U(PUR) |
| Mierzona wielkość | Położenie |
| Nominalne napięcie robocze DC | od 24 V |
| Podłączenie elektryczne 1, liczba pinów/żył | od 3 |
| Podłączenie elektryczne 1, sposób montażu | Screw lock |
| Podłączenie elektryczne 1, technologia podłączenia | M8x1, kodowanie A zgodnie z EN 61076-2-104 |
| Podłączenie elektryczne 1, typ podłączenia | Kabel z wtyczką |
| Powtarzalność | od 0,2 mm |
| Pozycja zabudowy | Dowolna |
| Spadek napięcia | |
| Specjalne właściwości | Olejoodporny |
| Sposób montażu | Zamocowanie na stałe, Można wciskać w rowek od góry |
| Sposób pomiaru | Magneto rezystancyjny |
| Stopień ochrony | IP65, IP68 |
| Temperatura otoczenia | -40 - 70 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -20 - 70 °C |
| Uwaga dotycząca materiałów | Nie zawiera halogenów, Zgodne z RoHS, Nie zawierają miedzi i PTFE |
| Waga produktu | od 6,7 g |
| Warunki testowania kabla | Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm, Warunki testu na zapytanie, Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m, Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie |
| Wskaźnik stanu przełączania | Żółta dioda LED |

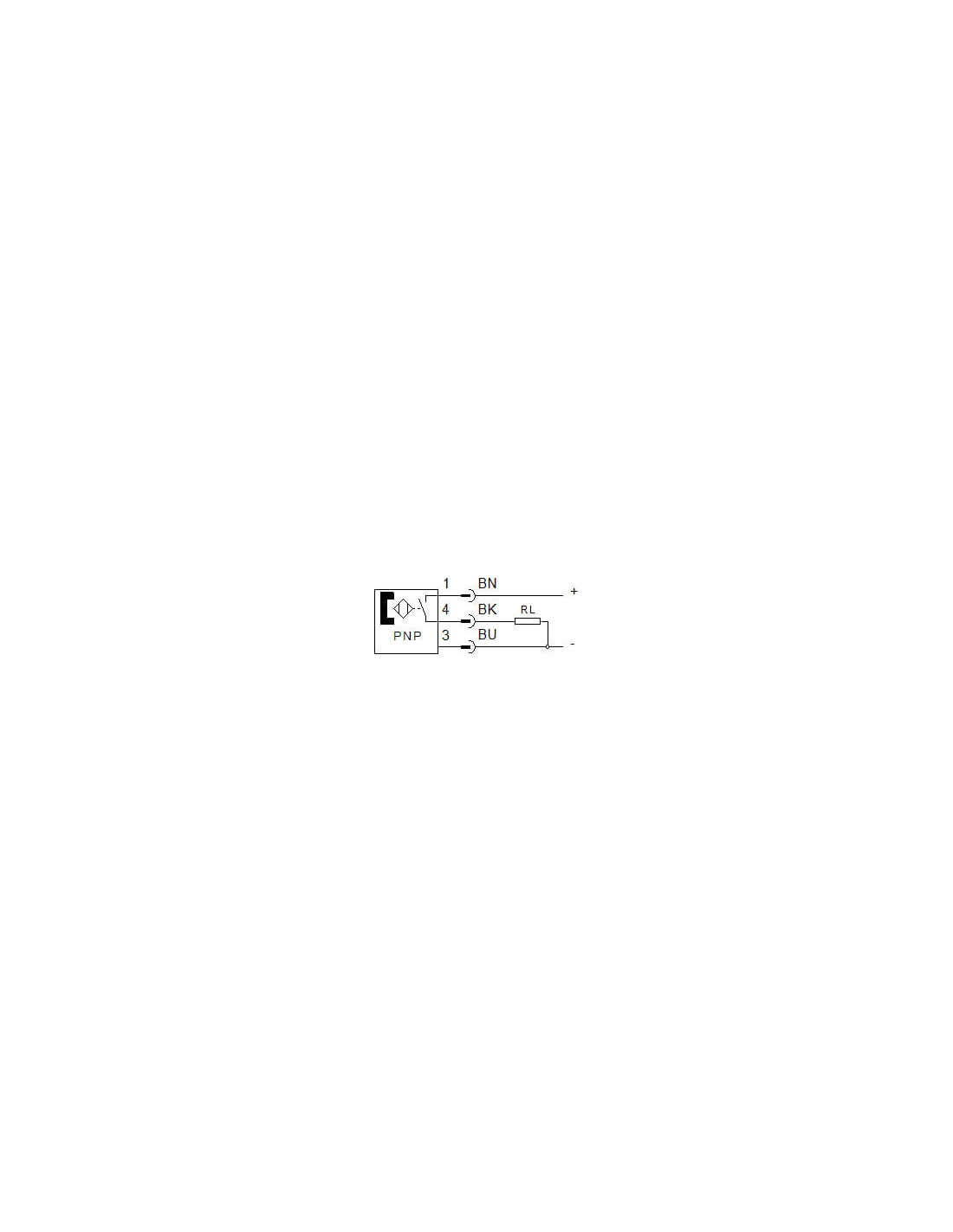

| Wyjście dwustanowe | PNP |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed przeciążeniem | Dostępne |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 5 - 30 V |
| Zgodność z normą | EN 60947-5-2 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |

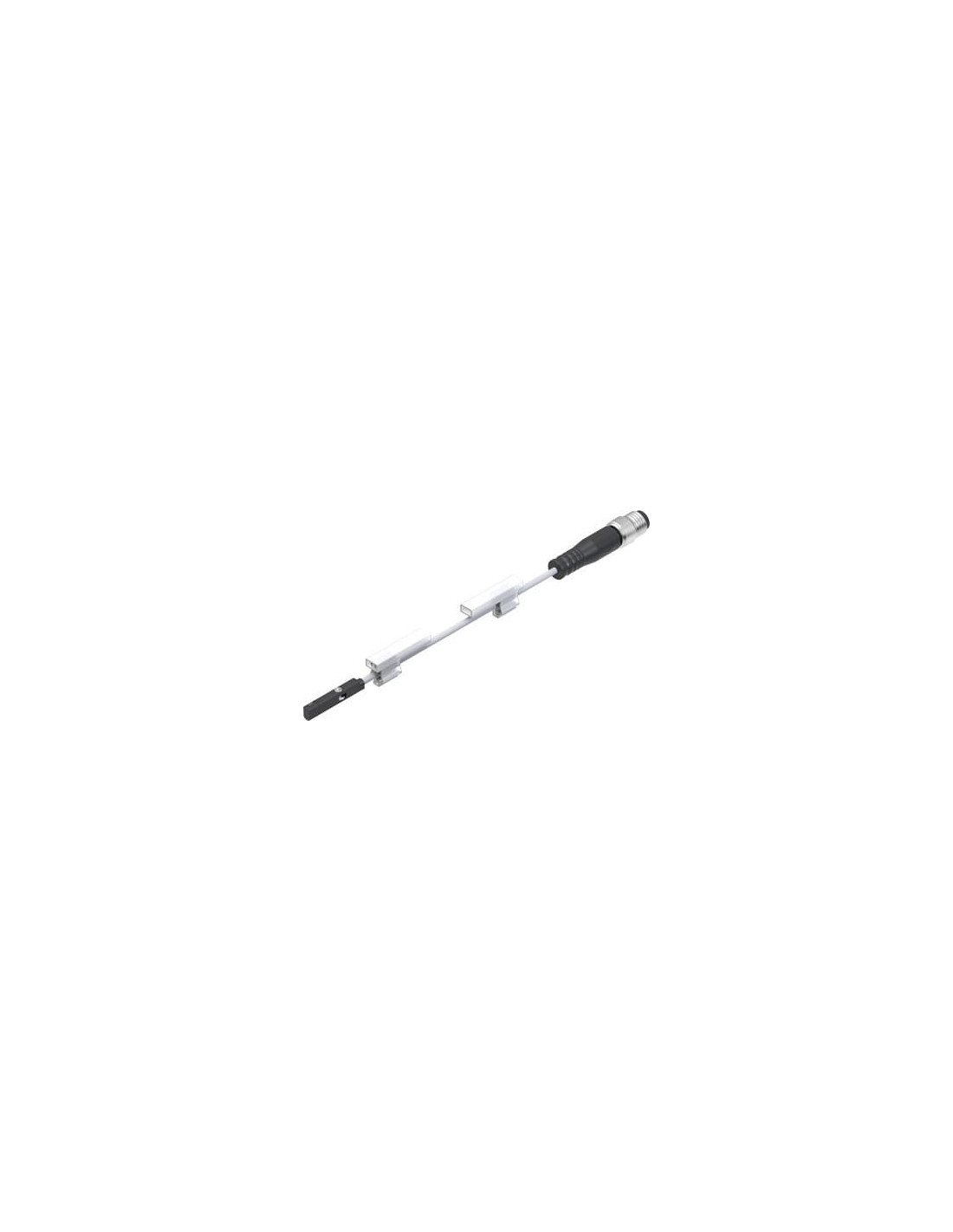

Wyłącznik zbliżeniowy SMT-10M-PS-24V-E-0,3-L-M8D FESTO – nowoczesne rozwiązania w automatyce przemysłowej
Wyłącznik zbliżeniowy FESTO SMT-10M-PS-24V-E-0,3-L-M8D to innowacyjne urządzenie przeznaczone do precyzyjnej detekcji położenia w aplikacjach automatyki przemysłowej. Model ten, oznaczony kodem FESTO-551375, wyróżnia się kompaktową konstrukcją, solidnym wykonaniem oraz szerokim zakresem zastosowań, co sprawia, że spełnia oczekiwania nawet najbardziej wymagających użytkowników.
Najważniejsze cechy i korzyści czujnika SMT-10M-PS-24V-E-0,3-L-M8D
- Przeznaczony do okrągłych rowków – ułatwia montaż w typowych siłownikach pneumatycznych.
- Magnetorezystancyjna metoda pomiaru zapewnia wysoką precyzję i powtarzalność sygnalizacji położenia.
- Wysoki poziom ochrony IP65 i IP68 gwarantuje niezawodność działania w trudnych warunkach przemysłowych, w tym w obecności wody, pyłów oraz olejów.
- Odporność na oleje oraz brak halogenów umożliwia bezpieczne stosowanie w agresywnych chemicznie środowiskach oraz spełnienie rygorystycznych wymagań ekologicznych.
- Szeroki zakres temperatury pracy: od -40 do +70°C, co pozwala na eksploatację w różnych gałęziach przemysłu.
- Szybka reakcja – wyłącznik charakteryzuje się wysoką częstotliwością przełączania, co czyni go odpowiednim do dynamicznych układów automatyki.
- Dwustanowe wyjście typu PNP umożliwia łatwą integrację z popularnymi sterownikami PLC.
- Wskaźnik LED w postaci żółtej diody LED umożliwia prostą weryfikację stanu przełączania bezpośrednio na czujniku.
- Odporność na skręcanie i zginanie kabla – przewód spełnia wymagania testowe Festo: ponad 5 milionów cykli w prowadnicy oraz wytrzymałość na skręcanie powyżej 300 000 cykli.
- Podłączenie elektryczne M8x1 – praktyczna i uniwersalna forma zakończenia przewodu, umożliwiająca szybki montaż.
Zastosowania czujnika SMT-10M-PS-24V-E-0,3-L-M8D
Wyłącznik zbliżeniowy FESTO SMT-10M-PS-24V-E-0,3-L-M8D znajduje zastosowanie przede wszystkim w automatyce przemysłowej jako element sygnalizujący położenie tłoka w siłownikach pneumatycznych. Doskonale sprawdza się w branżach takich jak motoryzacja, produkcja maszyn, przemysł spożywczy, farmaceutyczny oraz logistyka. Idealnie nadaje się do zastosowań, w których wymagana jest:
- Precyzyjna detekcja pozycji ruchomych elementów maszyn,
- Bezawaryjność i długowieczność nawet przy bardzo intensywnej eksploatacji,
- Odporność na działanie środków chemicznych i trudnych warunków środowiskowych,
- Łatwy montaż i integracja w istniejących systemach automatyki.
Dlaczego warto wybrać wyłącznik zbliżeniowy FESTO SMT-10M-PS-24V-E-0,3-L-M8D?
Wybór czujnika zbliżeniowego FESTO SMT-10M-PS-24V-E-0,3-L-M8D zapewnia nie tylko niezawodność sygnalizacji pozycji, ale także gwarantuje zgodność z najnowszymi normami bezpieczeństwa oraz odporność na przeciążenia, zwarcia i odwróconą polaryzację. Ponadto zastosowanie solidnych materiałów (stal nierdzewna, wzmocnione tworzywa sztuczne, TPE-U) zwiększa trwałość oraz zapewnia bezpieczeństwo użytkowania nawet w szczególnie wymagających aplikacjach przemysłowych.
