Dane techniczne
| Charakterystyka kabla | Prowadnica kabli + robot |
| Czas włączania | |
| Czas wyłączania | |
| Długość kabla | od 0,3 m |
| Dopuszczenie | RCM Mark |
| Funkcja elementu przełączającego | Styk normalnie otwarty |
| Kierunek przyłącza wyjściowego | Wzdłuż |
| Kształt | dla okrągłego rowka |
| Maks. częstotliwość przełączania | od 50 Hz |
| Maks. moc przełączania AC | od 9 VA |
| Maks. moc przełączania AC w zespole mocującym | od 1,5 VA |
| Maks. moc przełączania DC | od 9 W |
| Maks. moc przełączania DC w zespole mocującym | od 1,5 W |
| Maks. moment dokręcający | od 0,4 Nm |
| Maks. prąd wyjściowy | od 300 mA |
| Maks. prąd wyjściowy w zespole mocującym | od 50 mA |
| Materiał obudowy | Wzmocnione PA, Stal wysokostopowa, nierdzewna |
| Materiał powłoki kabla | TPE-U(PUR) |
| Mierzona wielkość | Położenie |
| Nominalne napięcie robocze DC | od 24 V |
| Podłączenie elektryczne 1, liczba pinów/żył | od 3 |
| Podłączenie elektryczne 1, sposób montażu | Screw lock |
| Podłączenie elektryczne 1, technologia podłączenia | M8x1, kodowanie A zgodnie z EN 61076-2-104 |
| Podłączenie elektryczne 1, typ podłączenia | Kabel z wtyczką |
| Powtarzalność | od 0,2 mm |
| Pozycja zabudowy | Dowolna |
| Spadek napięcia | |
| Specjalne właściwości | Olejoodporny |
| Sposób montażu | Można wciskać w rowek od góry, Zamocowanie na stałe |
| Sposób pomiaru | Magnetyczny, stykowy |
| Stopień ochrony | IP65, IP68 |
| Temperatura otoczenia | -40 - 70 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -20 - 70 °C |
| Uwaga dotycząca materiałów | Nie zawiera halogenów, Zgodne z RoHS, Nie zawierają miedzi i PTFE |
| Waga produktu | od 6,7 g |
| Warunki testowania kabla | Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm, Warunki testu na zapytanie, Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m |
| Wskaźnik stanu przełączania | Żółta dioda LED |
| Wyjście dwustanowe | Stykowe, bipolarne |
| Zabezpieczenie przed odwrotną polaryzacją | Brak |
| Zabezpieczenie przed przeciążeniem | Nie występuje |
| Zabezpieczenie przed zwarciem | Brak |
| Zakres napięcia roboczego AC | 5 - 30 V |
| Zakres napięcia roboczego DC | 5 - 30 V |
| Zgodność z normą | EN 60947-5-2 |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |

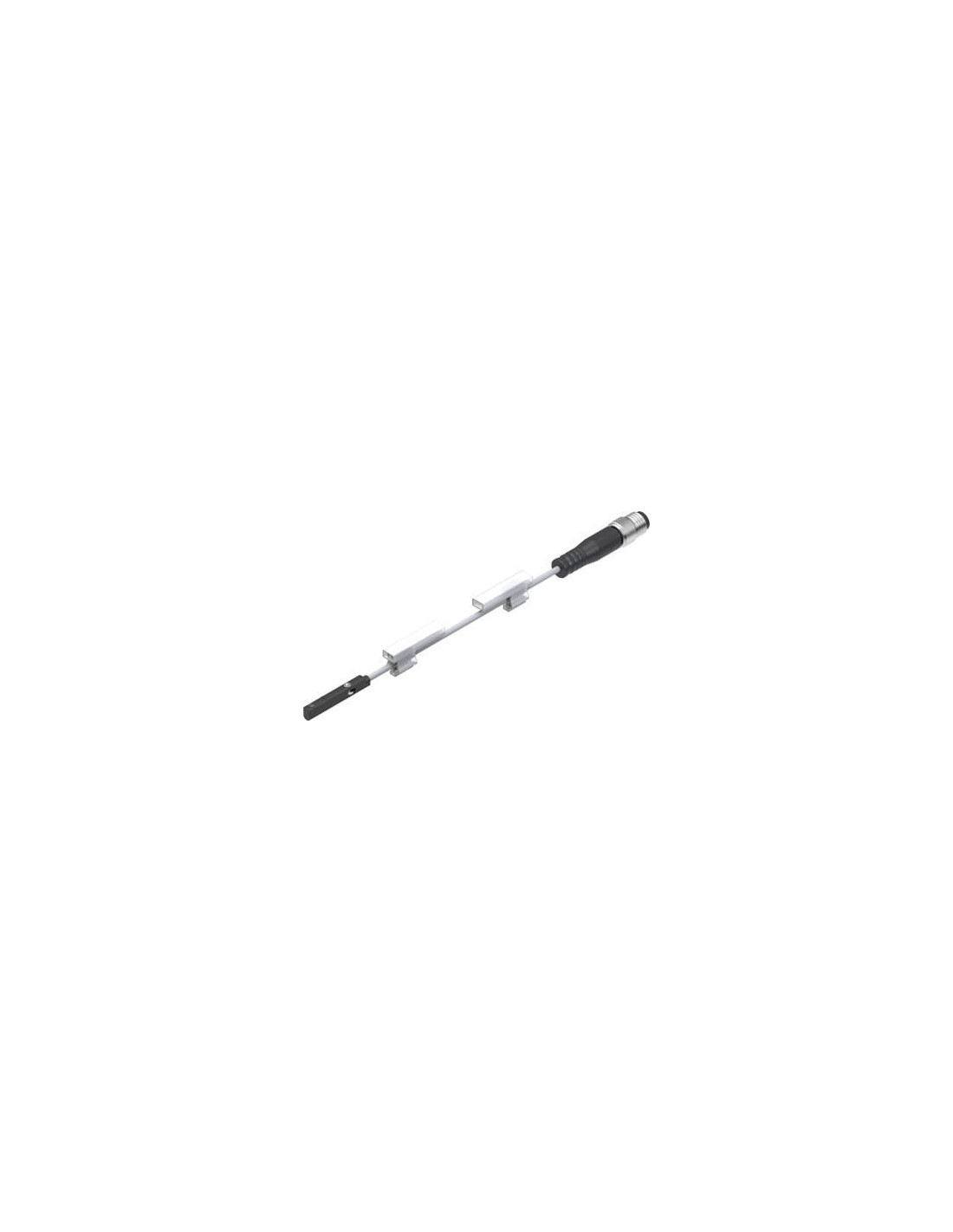

Wyłącznik zbliżeniowy SME-10M-DS-24V-E-0,3-L-M8D FESTO – Precyzyjna detekcja położenia
Wyłącznik zbliżeniowy SME-10M-DS-24V-E-0,3-L-M8D marki FESTO to wysokiej jakości czujnik magnetyczny, stworzony z myślą o wymagających aplikacjach przemysłowych. Dzięki kompaktowej budowie i wytrzymałości, stanowi doskonałe rozwiązanie do monitorowania pozycji w siłownikach pneumatycznych oraz w automatyce przemysłowej.
Charakterystyka i przeznaczenie wyłącznika zbliżeniowego magnetycznego FESTO
Wyłącznik magnetyczny SME-10M-DS-24V-E-0,3-L-M8D jest dedykowany do wykrywania położenia tłoka w siłownikach z rowkiem okrągłym. Wbudowany element przełączający o funkcji styku normalnie otwartego zapewnia pewność działania oraz uniwersalność zastosowań. Dzięki wyjściu dwustanowemu urządzenie umożliwia łatwą integrację z systemami sterowania i PLC, co otwiera szerokie możliwości automatyzacji procesów.
Wytrzymałość i niezawodność w trudnych warunkach
Produkt został wykonany z materiałów, takich jak wzmocnione PA oraz stal nierdzewna, co zapewnia odporność na uszkodzenia mechaniczne oraz działanie czynników środowiskowych. Powłoka kabla, wykonana z TPE-U(PUR), charakteryzuje się odpornością na oleje oraz wysoką elastycznością, nawet w warunkach intensywnych ruchów przewodu.
- Stopień ochrony IP65 oraz IP68 – zapewnia niezawodne działanie w warunkach zwiększonej wilgotności oraz zapylenia.
- Szeroki zakres temperatury pracy od -40°C do 70°C (przy ruchomym kablu od -20°C).
- Wytrzymałość zmęczeniowa na zginanie do 5 milionów cykli – idealna do aplikacji z prowadnicami kabli i robotami.
Zastosowania wyłącznika zbliżeniowego SME-10M-DS-24V-E-0,3-L-M8D
Wyłącznik zbliżeniowy FESTO stosowany jest przede wszystkim w automatyce przemysłowej, produkcji maszyn oraz systemach transportu. Szczególnie polecany do detekcji położenia tłoka w siłownikach pneumatycznych, gdzie wymagana jest wysoka powtarzalność oraz odporność na czynniki przemysłowe.
- Automatyzacja linii produkcyjnych
- Robotyka i systemy pick & place
- Monitorowanie pozycji w urządzeniach pakujących i sortujących
- Systemy bezpieczeństwa maszynowego
- Zastosowania w środowisku olejoodpornym oraz nieagresywnym chemicznie
Łatwa integracja i niezawodny montaż
Przewód o długości 0,3 m z wtyczką M8 (EN 61076-2-104) zapewnia szybkie i pewne połączenie z systemem sterowania. Wskaźnik stanu działania przy pomocy żółtej diody LED informuje o aktualnej pozycji wyłącznika, co ułatwia diagnostykę i obsługę.
Produkt nie zawiera halogenów, miedzi ani PTFE, jest zgodny z RoHS oraz oznaczony znakiem CE, co potwierdza jego bezpieczeństwo i przydatność w nowoczesnych aplikacjach przemysłowych.
