Dane techniczne
| Charakterystyka kabla | Standard + do pracy w prowadnicach kabli |
| Długość kabla | od 5 m |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Funkcja elementu przełączającego | Styk normalnie otwarty |
| Kierunek przyłącza wyjściowego | Wzdłuż |
| Maks. moc przełączania AC | od 10 VA |
| Maks. moc przełączania AC w zespole mocującym | od 2,4 VA |
| Maks. moc przełączania DC | od 10 W |
| Maks. moc przełączania DC w zespole mocującym | od 2,4 W |
| Maks. prąd wyjściowy | od 500 mA |
| Maks. prąd wyjściowy w zespole mocującym | od 80 mA |
| Materiał obudowy | Stal wysokostopowa, nierdzewna, PA |
| Materiał powłoki kabla | TPE-U(PUR) |
| Podłączenie elektryczne 1, liczba pinów/żył | od 3 |
| Podłączenie elektryczne 1, technologia podłączenia | Wolny koniec |
| Podłączenie elektryczne 1, typ podłączenia | Kabel |
| Spadek napięcia | od 1,875 V |
| Specjalne właściwości | Olejoodporny |
| Sposób montażu | Można wciskać w rowek od góry, Zamocowanie na stałe |
| Sposób pomiaru | Magnetyczny, stykowy |
| Stopień ochrony | IP65, IP68 |
| Temperatura otoczenia | -40 - 70 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -5 - 70 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawierają miedzi i PTFE |
| Waga produktu | od 58,3 g |
| Warunki testowania kabla | Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 75 mm, Warunki testu na zapytanie |
| Wskaźnik stanu przełączania | Żółta dioda LED |
| Wyjście dwustanowe | Stykowe, bipolarne |
| Zabezpieczenie przed odwrotną polaryzacją | Brak |
| Zabezpieczenie przed przeciążeniem | Nie występuje |
| Zabezpieczenie przed zwarciem | Brak |
| Zakres napięcia roboczego AC | 5 - 30 V |
| Zakres napięcia roboczego DC | 5 - 30 V |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |

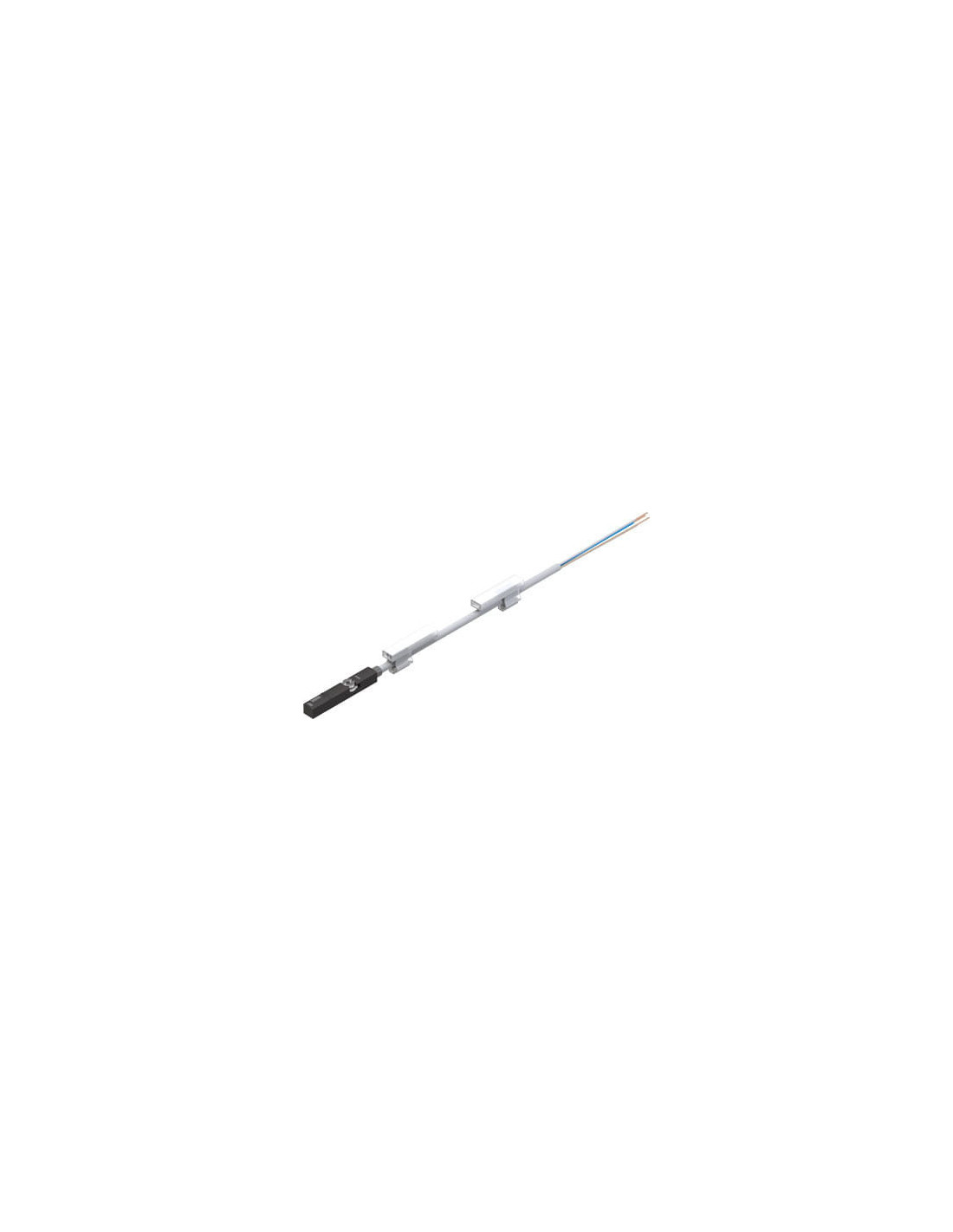

Wyłącznik zbliżeniowy SME-8M-DS-24V-K-5,0-OE FESTO — precyzyjna detekcja i niezawodność
Wyłącznik zbliżeniowy SME-8M-DS-24V-K-5,0-OE to nowoczesny, magnetyczny czujnik stykowy, zaprojektowany specjalnie do detekcji położenia siłowników pneumatycznych. Produkt marki FESTO (kod produktu: 543863) zapewnia dokładność działania oraz odporność na warunki przemysłowe, co sprawia, że sprawdza się zarówno w standardowych instalacjach, jak i w aplikacjach z ruchomym ułożeniem kabla.
Zastosowanie wyłącznika zbliżeniowego FESTO SME-8M
Wyłącznik SME-8M znajduje szerokie zastosowanie w automatyce przemysłowej, zwłaszcza w systemach wymagających precyzyjnego wykrywania pozycji tłoka w siłownikach pneumatycznych. Dzięki kompaktowej konstrukcji umożliwia łatwy montaż w rowkach siłowników. Może być stosowany w:
- układach automatyki maszyn i linii produkcyjnych,
- systemach transportowych i sortujących,
- aplikacjach typu pick & place,
- robotyce przemysłowej,
- elementach bezpieczeństwa i kontroli procesów.
Najważniejsze zalety czujnika SME-8M-DS-24V-K-5,0-OE
- Wysoka odporność na uszkodzenia mechaniczne oraz czynniki chemiczne – dzięki zastosowaniu obudowy ze stali nierdzewnej i tworzywa PA oraz kablowi pokrytemu TPE-U (PUR), odpornemu na oleje.
- Przystosowanie do pracy w prowadnicach kabli – kabel o wysokiej wytrzymałości zmęczeniowej nadaje się do zastosowań dynamicznych, wytrzymując nawet 5 milionów cykli zginania.
- Szeroki zakres temperatur pracy – niezawodne działanie w zakresie od -40°C do +70°C.
- Odporność na wodę i pył – stopień ochrony IP65 oraz IP68 umożliwia eksploatację w trudnych warunkach przemysłowych.
- Wysoka wydajność przełączania – maksymalna moc przełączania wynosi 10 W (DC) i 10 VA (AC).
- Wbudowana dioda LED do sygnalizacji stanu przełączenia — natychmiastowa, wizualna kontrola działania czujnika.
- Montaż od góry — łatwość instalacji w rowku siłownika oraz możliwość mocowania na stałe.
- Zgodność z RoHS i dyrektywami UE — bezpieczeństwo oraz ekologia użytkowania.
Możliwości wykorzystania czujnika zbliżeniowego FESTO
Wyłącznik SME-8M-DS-24V-K-5,0-OE jest rekomendowany do zastosowań wymagających bezawaryjnej pracy nawet w intensywnie eksploatowanych systemach automatyki. Dzięki odporności na oleje, zabrudzenia oraz dużej elastyczności kabla, urządzenie sprawdza się zarówno w automatyzacji produkcji, jak i w przemyśle spożywczym, farmaceutycznym oraz motoryzacyjnym.
Czujnik wykrywa pole magnetyczne generowane przez magnesy tłoków siłowników, przekazując sygnał elektryczny informujący o osiągnięciu określonej pozycji. Jego niezawodność oraz precyzja minimalizują ryzyko błędów w procesie automatyzacji.

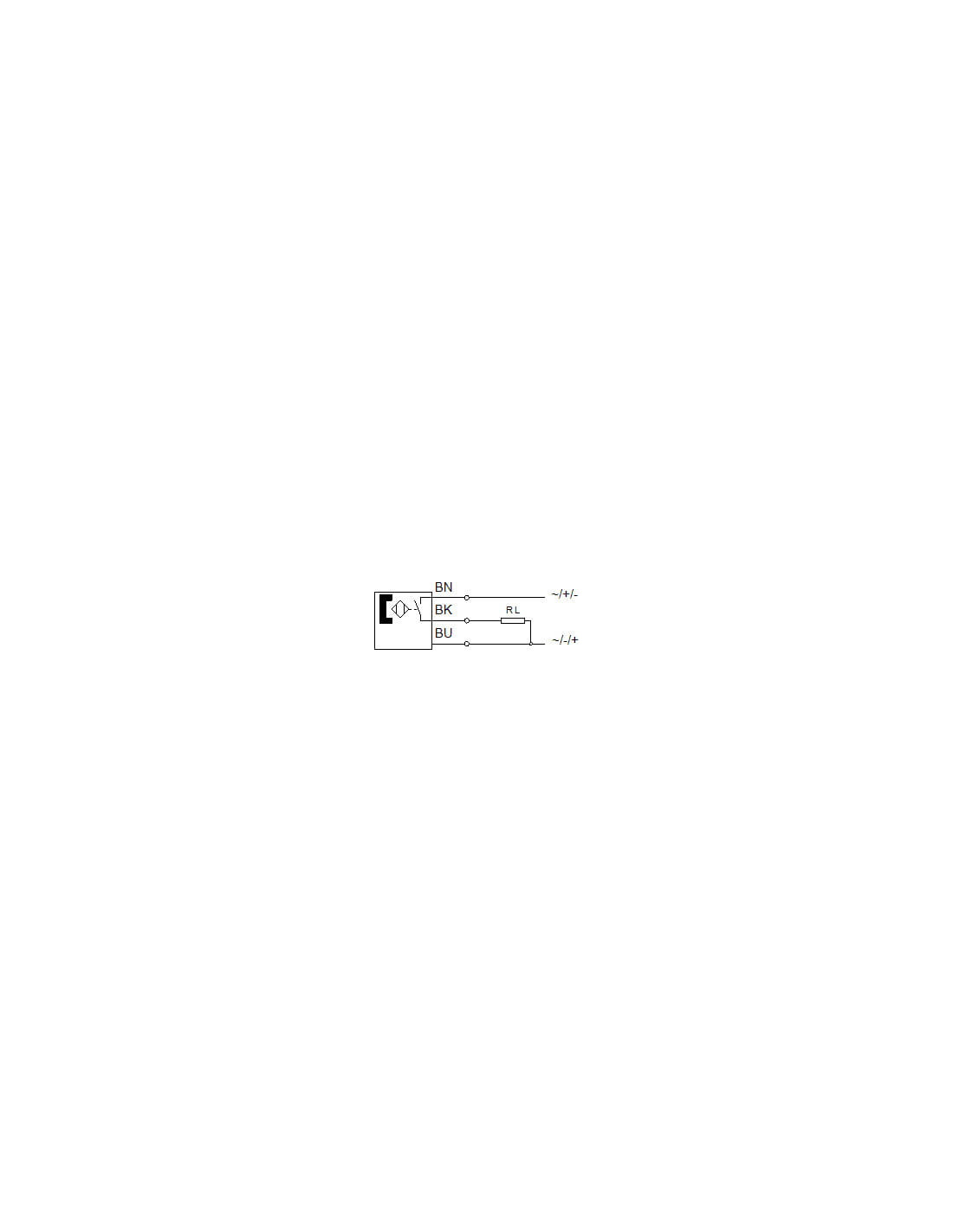

Schemat podłączenia elektrycznego SME-8M-DS-24V-K-5,0-OE
Czujnik wyposażony jest w trójżyłowy kabel z wolnym końcem, co pozwala na uniwersalne zastosowanie i szybkie podłączenie do systemów sterowania. Przejrzysty schemat elektryczny ułatwia prawidłowy montaż i konfigurację.
Podsumowanie: wyłącznik zbliżeniowy SME-8M-DS-24V-K-5,0-OE FESTO
Wybór wyłącznika SME-8M FESTO to gwarancja niezawodności, trwałości oraz bezpieczeństwa pracy w najbardziej wymagających aplikacjach przemysłowych. Praktyczne cechy oraz możliwość zastosowania w dynamicznych i wymagających środowiskach czynią ten czujnik doskonałym rozwiązaniem do automatyki i sterowania procesami.
