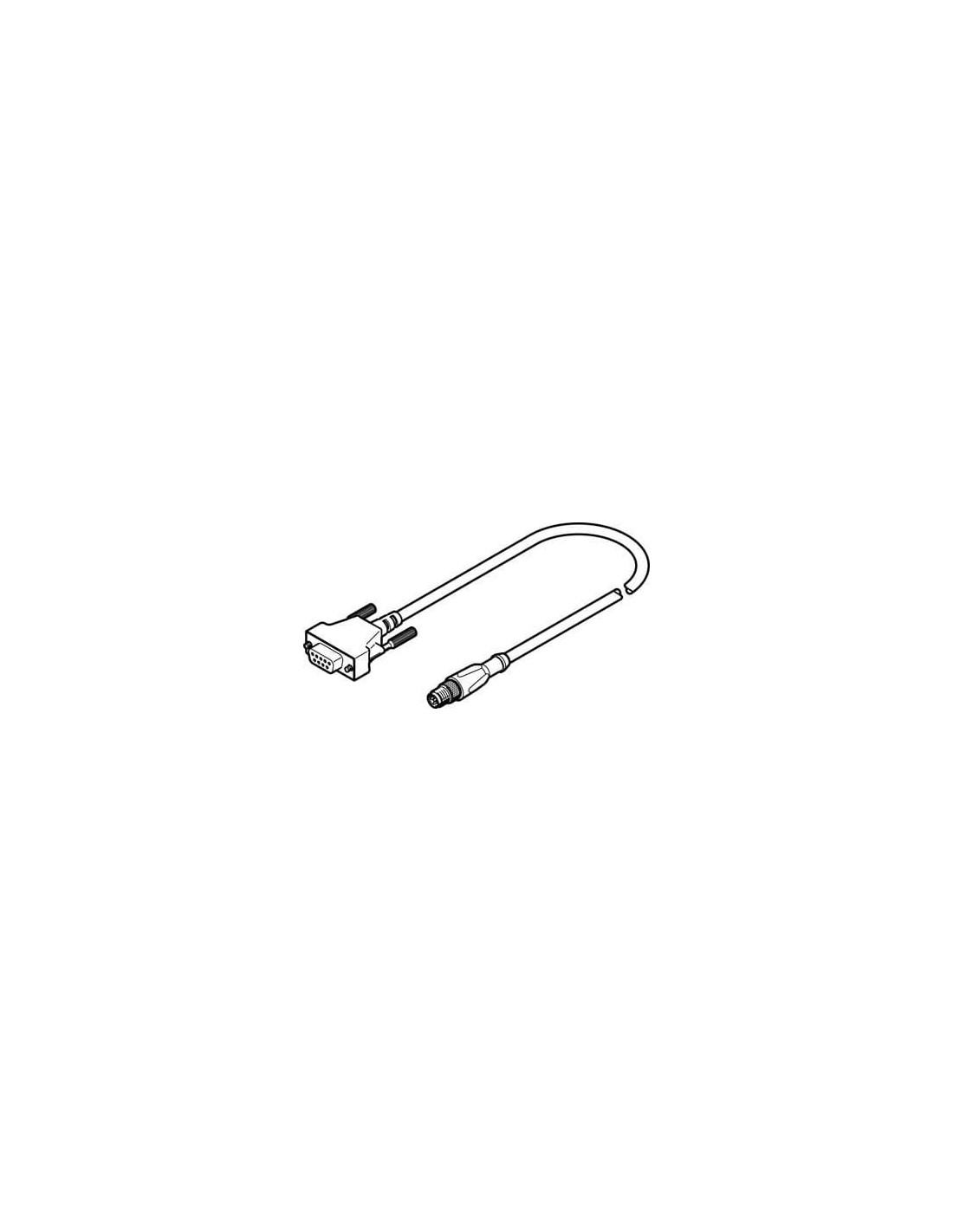

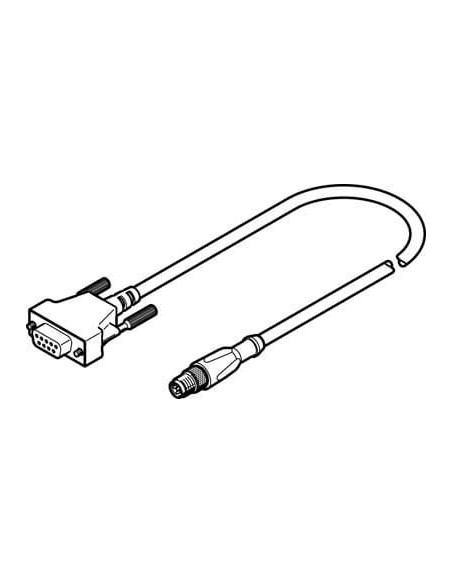

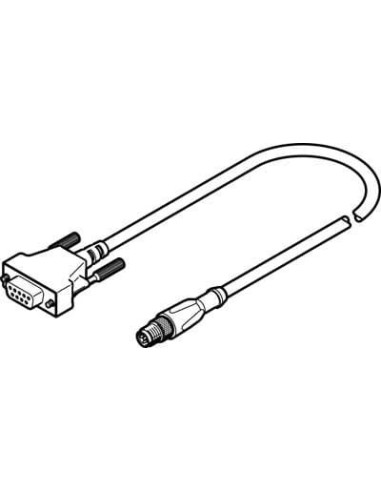

Dane techniczne
| Budowa kabla | 4x0,34, Ekranowany |
| Długość kabla | od 0,1 m |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Materiał powłoki kabla | TPE-U(PUR) |
| Nominalne napięcie robocze DC | od 24 V |
| Nominalny przekrój przewodu | od 0,34 mm2 |
| Podłączenie elektryczne 1, funkcja | Field device side |
| Podłączenie elektryczne 1, konstrukcja | Kątowa |
| Podłączenie elektryczne 1, liczba pinów/żył | od 9 |
| Podłączenie elektryczne 1, sposób montażu | 2x śruba 4-40 UNC-2A |
| Podłączenie elektryczne 1, technologia podłączenia | Sub-D |
| Podłączenie elektryczne 1, typ podłączenia | Gniazdo wtykowe |
| Podłączenie elektryczne 1, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 1, zajęta liczba pinów/żył | od 6 |
| Podłączenie elektryczne 2, funkcja | Controller side |
| Podłączenie elektryczne 2, konstrukcja | Okrągły |
| Podłączenie elektryczne 2, liczba pinów/żył | od 5 |
| Podłączenie elektryczne 2, technologia podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Podłączenie elektryczne 2, typ podłączenia | Wtyczka |
| Podłączenie elektryczne 2, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 2, zajęta liczba pinów/żył | od 5 |
| Protokół | CANopen, DeviceNet |
| Stopień ochrony | IP67 |
| Średnica kabla | od 6,3 mm |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS |
| Zwrócić uwagę na stopień ochrony | W stanie zmontowanym |
