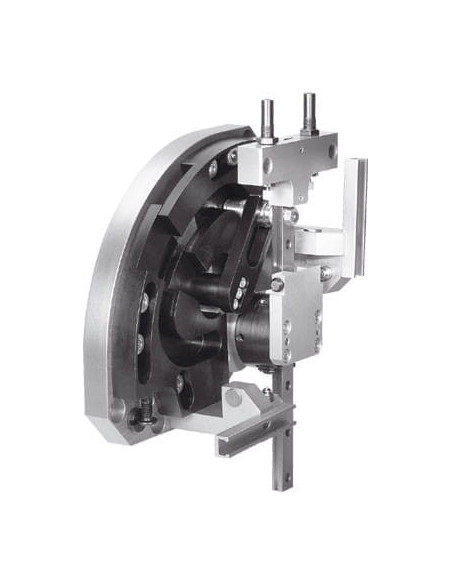

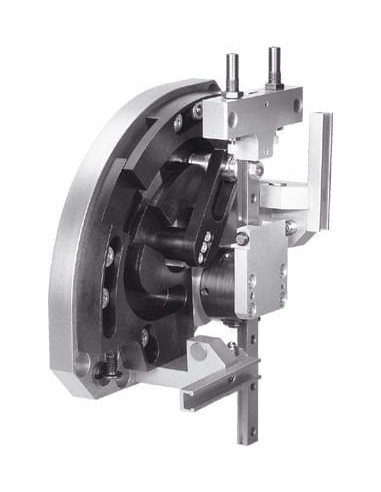

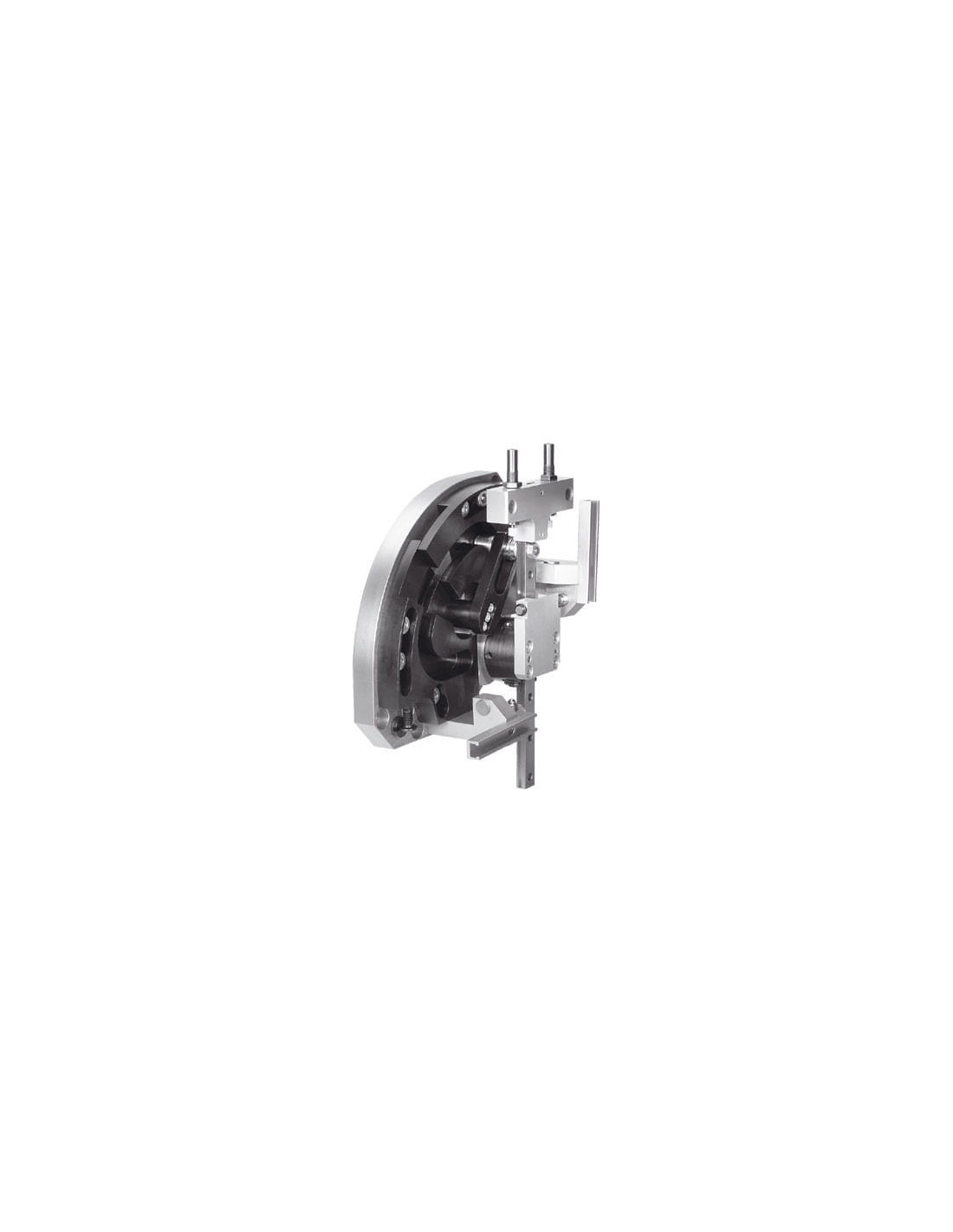

Dane techniczne
| Amortyzacja | Charakterystyka miękkości, CC: Amortyzatory z obu stron |
| Ciśnienie robocze | 4 - 8 bar |
| Konstrukcja | Napęd wahadłowy, Prowadzenie liniowe plus podparcie obrotowe, Dodatnio poprowadzona sekwencja ruchu |
| Maks. moment Mx | od 2,5 Nm |
| Maks. moment My | od 2,5 Nm |
| Maks. moment Mz | od 2,5 Nm |
| Maks. siła w kierunku Y | od 50 N |
| Maks. skok liniowy przy kącie obrotu 90° | 175/175 mm |
| Maksymalne obciążenie użyteczne | od 1,5 kg |
| Materiał docisku sprężynowego | Stal wysokostopowa |
| Materiał dźwigni obrotowej | Stal do nawęglania, Oksydowanie |
| Materiał jarzma | Stop aluminium, Anodowanie |
| Materiał płyty podstawowej | Stop aluminium, Anodowanie |
| Materiał płyty z rowkiem prowadzącym | Stal do nawęglania, Hartowany |
| Materiał prowadnicy krzyżowej | Stal ulepszana cieplnie |
| Materiał szyny dla czujników | Anodowanie, Stop aluminium |
| Materiał śruby regulacyjnej | Stal wysokostopowa |
| Materiał uchwytu | Anodowanie, Stop aluminium |
| Materiał zderzaków | Stal wysokostopowa |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Minimalny czas cyklu | od 1 s |
| Powtarzalność położeń końcowych | +/-0,02 mm |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | M5 |
| Skok roboczy | 20 - 35 mm |
| Skok w osi Z | 80 - 100 mm |
| Sposób montażu | Przy pomocy otworów przelotowych i tulejek centrujących |
| Sygnalizacja położenia | Przy pomocy czujników |
| Temperatura otoczenia | 0 - 60 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi) | od 55 N |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 5100 g |
| Wielkość | 16 |
