Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciężar dodatkowy na 10 mm skoku | od 23 g |
| Ciężar podstawowy dla 0 mm skoku | od 156 g |
| Ciśnienie robocze | 0,6 - 10 bar |
| Ciśnienie robocze MPa | 0,06 - 1 MPa |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 6 g |
| Gwint na tłoczysku | M8 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. energia uderzenia w położeniach końcowych | od 0,3 J |
| Materiał pokrywy | Aluminium, Anodowanie |
| Materiał rury siłownika | Stop aluminium, Anodowany |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnień | TPE-U(PUR) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 50 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 10 mm |
| Sposób montażu | Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 25 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 295 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 247 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 21287 |

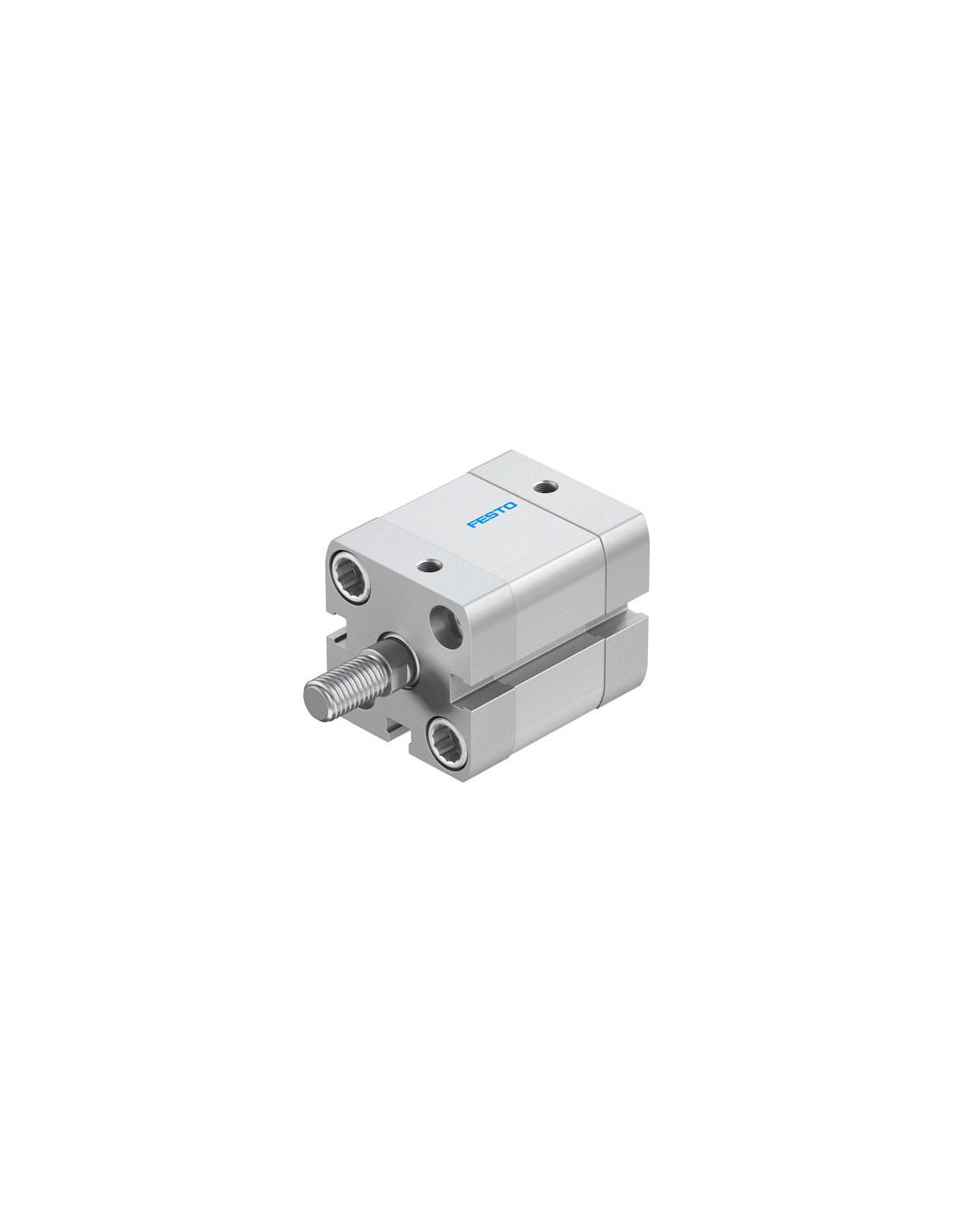

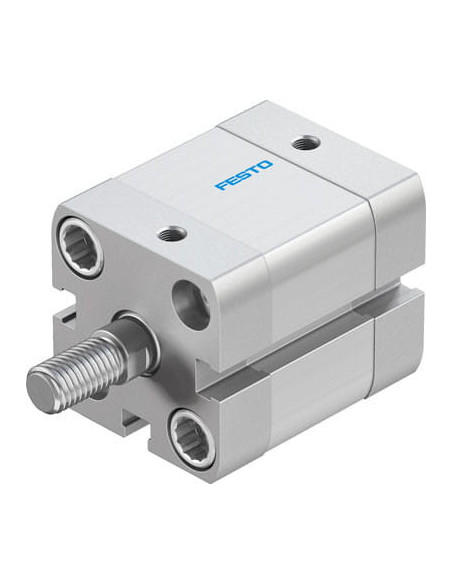

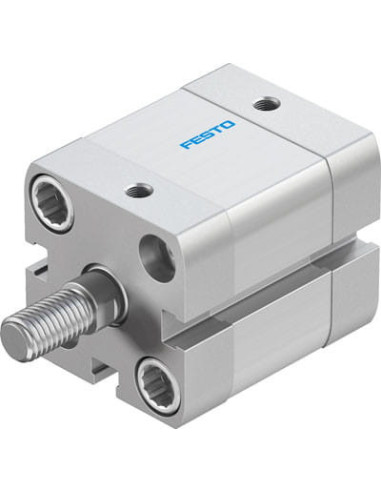

Siłownik kompaktowy FESTO ADN-25-10-A-P-A – kompaktowe rozwiązanie do zaawansowanych aplikacji pneumatycznych
Siłownik kompaktowy FESTO ADN-25-10-A-P-A (kod produktu: FESTO-536252) to wysoce uniwersalny element automatyki pneumatycznej, zapewniający niezawodność działania nawet w wymagających warunkach przemysłowych. Jego konstrukcja oparta jest na najnowszych standardach, w tym zgodności z normą ISO 21287, co umożliwia szeroką kompatybilność z innymi elementami systemów pneumatycznych.
Zalety siłownika kompaktowego FESTO ADN-25-10-A-P-A
- Kompaktowe wymiary – doskonały do zastosowań, gdzie przestrzeń montażowa jest ograniczona.
- Dwustronne działanie – zapewnia precyzyjne ruchy robocze w obu kierunkach, co zwiększa zakres potencjalnych zastosowań.
- Odporność na warunki przemysłowe – obudowa z anodowanego aluminium i stalowe tłoczysko gwarantują wysoką wytrzymałość oraz odporność na korozję (klasa CRC 2).
- Łatwość integracji – różne opcje montażu (otwory przelotowe, gwinty wewnętrzne, dedykowany osprzęt) pozwalają na szybkie dopasowanie do aplikacji.
- Możliwość pracy w szerokim zakresie temperatur (od -20 do 80°C) – umożliwia stosowanie w trudnych warunkach środowiskowych.
Typowe zastosowania siłownika kompaktowego FESTO ADN-25-10-A-P-A
Siłowniki kompaktowe FESTO z powodzeniem stosowane są w branżach takich jak:
- Automatyka przemysłowa – realizacja szybkich i precyzyjnych ruchów liniowych w różnego rodzaju maszynach.
- Technika pakowania – mechanizmy zapadkowe, zatrzaski, układy chwytające, przesuwy formatów.
- Budowa maszyn – kompaktowe układy napędowe, manipulatory, systemy rozdzielające i sortujące.
- Przemysł motoryzacyjny – montaż komponentów, systemy transportowe, linie produkcyjne.
- Robotyka – napędzanie ruchomych elementów ramion i chwytaków.
Cechy konstrukcyjne i funkcjonalność siłownika ADN-25-10-A-P-A FESTO
Model ADN-25-10-A-P-A oparty jest na technologii działania dwustronnego z elastycznymi pierścieniami amortyzującymi na końcach skoku, co zapewnia efektywne tłumienie drgań i wydłużenie żywotności elementów mechanicznych. Standardowe przyłącza pneumatyczne M5 oraz tłoczysko z gwintem M8 znacznie ułatwiają dobór osprzętu oraz integrację z innymi elementami automatyki.
Możliwość pracy w powietrzu olejonym lub nieolejonym przy zachowaniu szczelności i długiej żywotności uszczelek wykonanych z TPE-U(PUR) sprawia, że siłownik ten jest idealnym wyborem do zastosowań wymagających wysokiej niezawodności.
Zaawansowana konstrukcja pozwala na łatwą sygnalizację położenia tłoka za pomocą czujników położenia, co czyni ten siłownik doskonałym elementem systemów automatyki, gdzie niezbędna jest kontrola stanu pracy napędu.
Podsumowanie – dlaczego warto wybrać siłownik FESTO ADN-25-10-A-P-A?
Wybór siłownika kompaktowego ADN-25-10-A-P-A marki FESTO to idealne rozwiązanie dla aplikacji wymagających wysokiej niezawodności, trwałości oraz uniwersalności. Jego konstrukcja spełnia wysokie wymagania techniczne branży przemysłowej, przy jednoczesnym zachowaniu niewielkich gabarytów i szerokich możliwości montażowych.
