Dane techniczne
| ATEX-Kategoria Gaz | II 2G |
| ATEX-Kategoria Pył | II 2D |
| Ciśnienie robocze | 2 - 10 bar |
| Czas przełączania powrotnego | od 12 ms |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex h IIC T4 Gb |
| Ex-Ochrona przeciwwybuchowa Pył | Ex h IIIC T130°C Db |
| Ex-Temperatura otoczenia | -5°C |
| Funkcja odpowietrzenia | Możliwość dławienia |

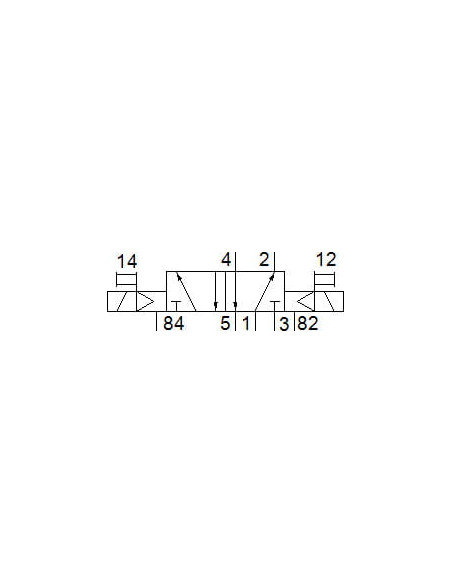

| Funkcja zaworu | 5/2 bistabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. częstotliwość przełączania | od 3 Hz |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 2200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3700 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 2000 l/min |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Przez cewkę-F, należy zamawiać oddzielnie |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze pneumatyczne 4 | G3/8 |
| Przyłącze pneumatyczne 5 | G3/8 |
| Raster | od 41 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 40 mm |
| Temperatura medium | -5 - 40 °C |
| Temperatura otoczenia | -5 - 40 °C |
| Temperatura przechowywania | -40 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 650 g |
| Wielkość nominalna | od 12 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-Ochrona Ex - (ATEX) |
