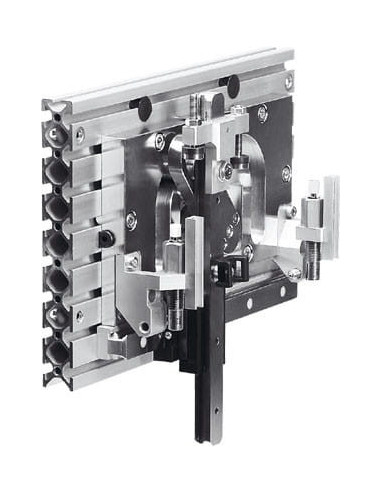

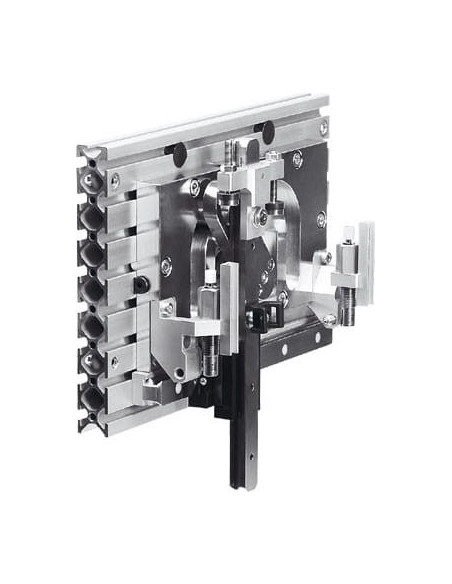

Dane techniczne
| Amortyzacja | Charakterystyka miękkości, CC: Amortyzatory z obu stron |
| Konstrukcja | Wałek napędu, Prowadzenie krzyżowe, Dodatnio poprowadzona sekwencja ruchu |
| Maks. moment Mx - dynamiczny | od 1,1 Nm |
| Maks. moment Mx, statyczny | od 5 Nm |
| Maks. moment My, dynamiczny | od 1,1 Nm |
| Maks. moment My, statyczny | od 5 Nm |
| Maks. moment Mz , dynamiczny | od 1,1 Nm |
| Maks. moment Mz, statyczny | od 5 Nm |
| Maks. moment obrotowy na wałku napędowym | od 1,25 Nm |
| Maks. siła osiowa na wałku napędowym | od 18 N |
| Maks. siła promieniowa na wałku napędowym | od 45 N |
| Maksymalne obciążenie użyteczne | od 0,5 kg |
| Materiał części bocznych | Stop aluminium |
| Materiał płyty podstawowej | Stop aluminium |
| Materiał prowadnicy krzyżowej | Stal ulepszana cieplnie |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Minimalny czas cyklu | od 0,6 s |
| Mocowanie jednostki przedniej | Przy pomocy otworów przelotowych |
| Powtarzalność | ±0,01 mm |
| Pozycja zabudowy | Pionowa, Szyna prowadząca |
| Skok roboczy w osi Z | od 15 mm |
| Skok w osi Y | 52 - 68 mm |
| Skok w osi Z | 20 - 30 mm |
| Sposób montażu | Przy pomocy otworów przelotowych, Przy pomocy kamieni mocujących |
| Sygnalizacja położenia | Przy pomocy czujników |
| Temperatura otoczenia | 0 - 60 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi) | od 40 N |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1800 g |
| Wielkość | 12 |
| Zabezpieczenie przed obrotem/prowadzenie | Prowadzenie krzyżowe |
