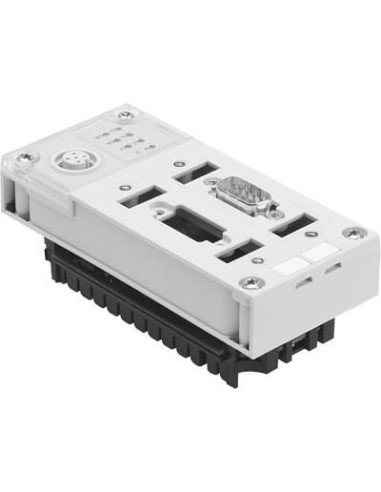

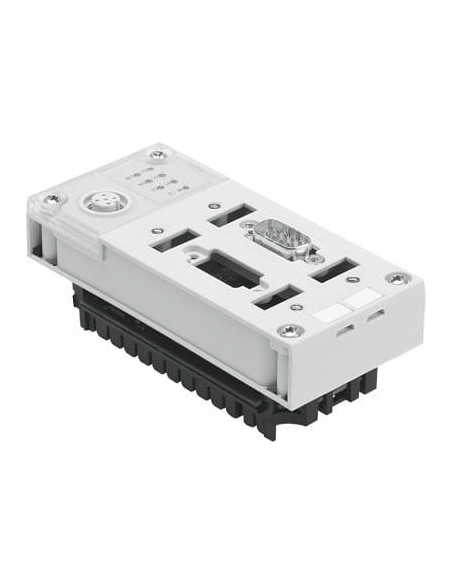

Dane techniczne
| Diagnostyka specyficzna dla urządzenia | Napięcie modułów poniżej wartości nominalnej, Pamięć dla diagnostyki, Diagnostyka zorientowana na kanał i moduł |
| Diody LED specyficzne dla magistrali | MS: Status modułu, NS: Status sieci, IO: I/O-Status |
| Diody LED specyficzne dla produktu | PS: PS: Zasilanie elektroniki, zasilanie czujników, PL: Zasilanie dla wyjść, SF: Błąd systemu, M: Modyfikacja, parametryzacja |
| Dodatkowe funkcje | Diagnostyka zorientowana na kanał przez fieldbus, Start-up parametryzacji w normalnym tekście przez fieldbus, Stan systemu może być wyświetlany przy użyciu danych procesowych, Dodatkowy interfejs diagnostyczny do panelu operatorskiego, Quickconnect, - Acykliczny dostęp do danych przez "Explicit Message" |
| Elementy obsługowe | Przełącznik-DIL |
| Interfejs Fieldbus | Gniazdo Sub-D, 9-pin, OpenStyle: Listwa zaciskowa 5-pin, Wtyczka Sub-D do samodzielnego montażu, MicroStyle: 2x M12x1, 5-pin |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Maks. pojemność adresowa dla wejść | od 64 Byte |
| Maks. pojemność adresowa dla wyjść | od 64 Byte |
| Materiał obudowy | PC, Wzmocnione PA |
| Nominalne napięcie robocze DC | od 24 V |
| Parametryzacja | Signal-Setup, Sposób zachowania się diagnostyki, Wymuszanie stanu kanałów, Zachowanie w trybie Idle, Parametry systemu, Reakcja Fail-safe |
| Protokół | DeviceNet |
| Stopień ochrony | IP65, IP67 |
| Szybkość transmisji | 125, 250, 500 kbit/s |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 70 °C |
| Waga produktu | od 120 g |
| Własny pobór prądu przy napięciu roboczym | Typ. 200 mA |
| Wsparcie dla konfiguracji | Plik EDS |
| Wymiary B x L x H | 50 mm x 107 mm x 50 mm, (łącznie z blokiem łączącym) |
| Zakres napięcia roboczego DC | 18 - 30 V |
