Dane techniczne
| Budowa kabla | 1x4x0,15+4x0,34, Ekranowany |
| Charakterystyka kabla | odpowiedni do prowadnicy kabli |
| Długość kabla | od 20 m |
| Materiał powłoki kabla | TPE-U(PUR) |
| Nominalne napięcie robocze AC | od 24 V |
| Nominalne napięcie robocze DC | od 24 V |
| Nominalny przekrój przewodu | od 0,34 mm2 |
| Oznaczenie kabla | Bez uchwytu tabliczki opisowej |

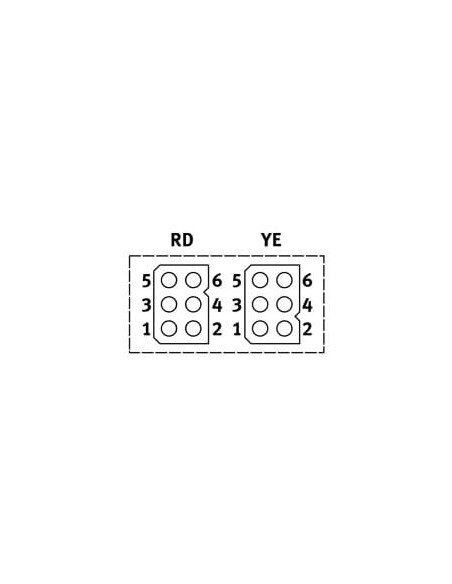

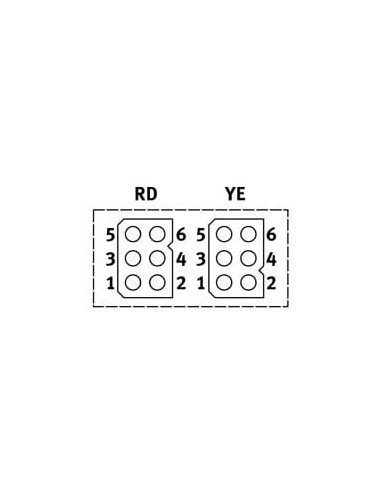

| Podłączenie elektryczne 1, funkcja | Field device side |
| Podłączenie elektryczne 1, konstrukcja | Kątowa |
| Podłączenie elektryczne 1, liczba pinów/żył | od 12 |
| Podłączenie elektryczne 1, technologia podłączenia | ITT M3 |
| Podłączenie elektryczne 1, typ podłączenia | Gniazdo wtykowe |
| Podłączenie elektryczne 1, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 1, zajęta liczba pinów/żył | od 8 |
| Podłączenie elektryczne 2, funkcja | Controller side |
| Podłączenie elektryczne 2, konstrukcja | Kątowa |
| Podłączenie elektryczne 2, liczba pinów/żył | od 15 |
| Podłączenie elektryczne 2, technologia podłączenia | Sub-D |
| Podłączenie elektryczne 2, typ podłączenia | Wtyczka |
| Podłączenie elektryczne 2, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 2, zajęta liczba pinów/żył | od 8 |
| Promień gięcia, kabel zainstalowany elastycznie | >= 48 mm mm |
| Stopień ochrony | IP65 |
| Średnica kabla | od 5,8 mm |
| Temperatura otoczenia | -40 - 80 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Waga produktu | od 1060 g |
| Zakres napięcia roboczego AC | 0 - 30 V |
| Zakres napięcia roboczego DC | 0 - 30 V |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą EU RoHS |
| Zwrócić uwagę na stopień ochrony | W stanie zmontowanym, IP30 dla wtyczki Sub-D |
