| Charakterystyka wejść | według IEC 61131-2, typ 3 |
| Ciśnienie robocze | 3 - 8 bar |
| Design features | Bezpieczna pozycja – wyjścia pneumatyczne zamknięte |
| Dopuszczalna średnica kabla | 7 – 13 mm, przyłącze elektryczne 1 |
| Dopuszczenie | RCM Mark |
| Information on materials, cable connector | PA |

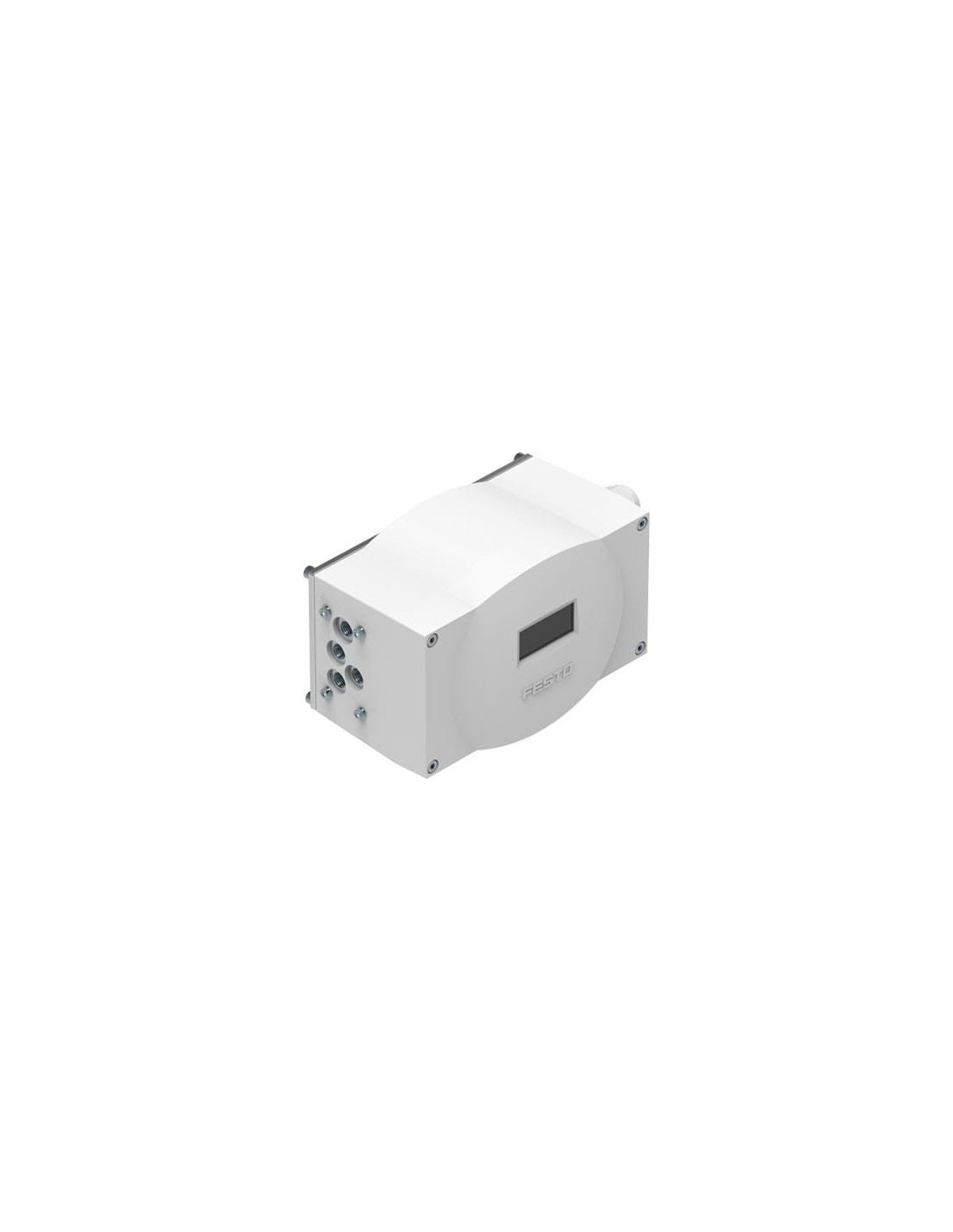

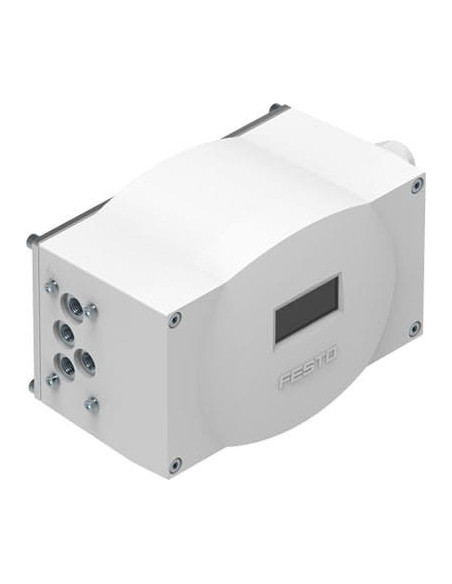

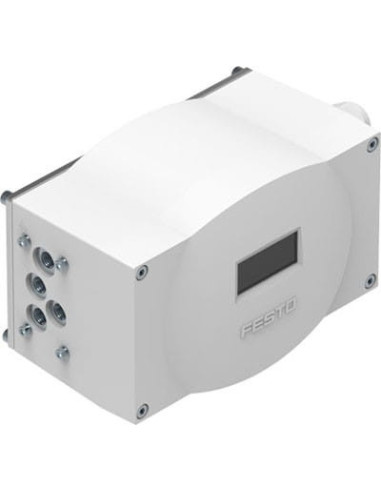

| Konstrukcja | Cyfrowy, pozycjoner elektropneumatyczny |
| Maks. długość kabla | 30 m dla przyłącza elektrycznego 1 |
| Maks. pobór prądu | od 600 mA |
| Materiał obudowy | Wzmocniony PC |
| Materiał okienka podglądu | PC |
| Materiał płyty podstawowej | Stop aluminium, Anodowanie |
| Materiał sprzęgła | Stal wysokostopowa, nierdzewna |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal wysokostopowa, nierdzewna |
| Materiał zaślepki | PA |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalne napięcie robocze DC | od 24 V |
| Normalny przepływ nominalny | od 50 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6, Zgodnie z EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27, Zgodnie z EN 60068-2-29 |
| Opcje ustawień | Przy pomocy wyświetlacza i przycisków |
| Podłączenie elektryczne 1, funkcja | Wyjście analogowe, Wejście analogowe, 2x wejścia cyfrowe, Zasilanie elektryczne, Zasilanie napięciem obciążenia, 3x wyjście cyfrowe |
| Podłączenie elektryczne 1, liczba pinów/żył | od 14 |
| Podłączenie elektryczne 1, technologia podłączenia | Zaciski śrubowe |
| Podłączenie elektryczne 1, typ podłączenia | Listwa zaciskowa |
| Pozycja zabudowy | Dowolna |
| Przepust dla kabla | M20x1.5 przyłącze elektryczne 1 |
| Przyłącza pneumatyczne | G1/8 |
| Przyłącze elektryczne 1, moment dokręcenia | od 0,6 Nm |
| Przyłącze elektryczne 1, przekrój przewodu | |
| Sposób montażu | Przy pomocy osprzętu |
| Stopień ochrony | IP65 |
| Stopień zanieczyszczenia | 3 |
| Temperatura otoczenia | -5 - 60 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Niezalecana praca na powietrzu olejonym |
| Waga produktu | od 970 g |
| Wejścia analogowe, błąd liniowości przy 25 °C | 0,5% |
| Wejścia analogowe, izolacja galwaniczna | Brak |
| Wejścia analogowe, odporność na przeciążenie | Tak |
| Wejścia analogowe, rozdzielczość | 16 bit |
| Wejścia analogowe, współczynnik temperaturowy | |
| Wejścia analogowe, zakres sygnału | 0 - 10 V, 0 - 20 mA, 4 - 20 mA |
| Wejścia cyfrowe, separacja galwaniczna | Tak, przez transoptor |
| Wejścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją | Tak |
| Wielkość strefy martwej | 0,5 - 10 % |
| Wyjścia analogowe, błąd liniowości przy 25 °C | 0,5% |
| Wyjścia analogowe, maks. rezystancja obciąż. | |
| Wyjścia analogowe, odporność na przeciążenia | Tak |
| Wyjścia analogowe, odporność na zwarcie | Tak |
| Wyjścia analogowe, rozdzielczość | 12 bit |
| Wyjścia analogowe, separacja galwaniczna | Brak |
| Wyjścia analogowe, współczynnik temperaturowy | |
| Wyjścia analogowe, zabezpieczenie przed odwrotną polaryzacją | Tak |
| Wyjścia analogowe, zakres sygnału | 4 - 20 mA |
| Wyjścia cyfrowe, prąd wyjściowy | 100 mA |
| Wyjścia cyfrowe, separacja elektryczna | Tak, przez transoptor |
| Wyjścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją | Tak |
| Wyjścia cyfrowe, zabezpieczenie przed przeciążeniem | Tak |
| Wyjścia cyfrowe, zabezpieczenie przed zwarciem | Tak |
| Wyjście dwustanowe | PNP, NPN |
| Wymiary B x L x H | 190 mm x 105 mm x 130 mm |
| Wyświetlacz | LCD-Display, Z podświetleniem tła, 7-segment |
| Względna wilgotność powietrza | 93 % |
| Zabezpieczenie przed odwrotną polaryzacją | Dla przyłącza napięcia roboczego |
| Zakres napięcia roboczego DC | 21,6 - 26,4 V |
| Zasada pomiaru systemu pomiaru położenia | Potencjometr |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą EU RoHS, Wg dyrektywy EU-EMV |
